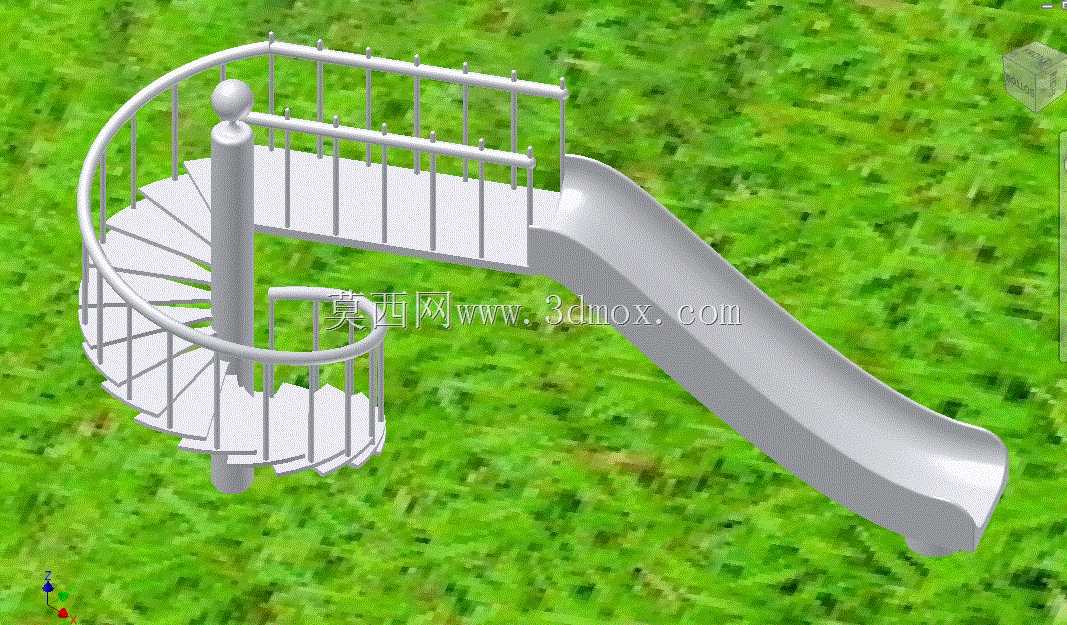

户外螺旋楼梯组合滑梯游乐设施结构

　　这套组合式游乐设施主要应用于社区公共活动区、城市公园儿童游乐区块、幼儿园室外活动场地、商业综合体户外亲子区域等场景，核心用途是为低龄儿童提供安全的攀爬、滑行游乐体验，同时兼顾设施的结构耐用性与户外环境适配性。从结构组成来看，整套设施分为中心支撑立柱、螺旋踏步梯段、环形防护栏杆、曲线滑行槽道四个核心部分，中心立柱采用等截面圆柱结构，作为整个螺旋梯段的主要承重构件，底部设置预埋安装法兰，可直接与场地混凝土基础通过膨胀螺栓锚固，安装时需保证立柱的垂直偏差不超过千分之一，避免梯段安装后出现倾斜晃动。螺旋踏步梯段围绕中心立柱呈360度盘旋上升，踏步采用扇形平板结构，每级踏步的内侧宽度与外侧宽度按照人体工程学比例设置，踏步表面做防滑纹理处理，

　　相邻踏步的高度差控制在120mm以内，符合儿童游乐设施的安全尺寸规范，踏步外侧与防护栏杆底部紧密连接，不存在超过8mm的缝隙，避免儿童肢体卡入。防护栏杆分为内外两圈，内圈栏杆围绕中心立柱设置，高度满足儿童站立时的腰部防护要求，栏杆立杆间距控制在110mm以内，防止儿童从栏杆间隙钻出；外圈栏杆沿螺旋梯段外侧布置，顶部设置连续扶手，扶手表面做圆弧打磨处理，无尖锐棱角，立杆与踏步、扶手的连接采用满焊工艺，焊后打磨平整做防锈喷涂处理。曲线滑行槽道从螺旋梯段的顶层平台平滑延伸至地面，槽道采用等宽凹槽式截面，两侧设置凸起的挡边，滑行段的坡度从起始端到末端逐渐放缓，末端设置水平缓冲段，保证儿童滑行到末端时可以平稳减速停下，

　　槽道与顶层平台的连接位置做圆弧过渡，不存在台阶或凸起结构，避免滑行时出现磕碰。设计过程中优先考虑户外使用的耐候性，所有金属构件表面均采用户外级粉末静电喷涂处理，可适应日晒雨淋的户外环境，不易出现掉漆锈蚀问题；结构受力计算时，按照每平方米5kN的活荷载取值，可同时容纳多名儿童在梯段与平台上活动，不会出现结构变形。安装边界方面，整套设施的水平投影为圆形加延伸滑道的组合形态，安装时需要预留周边至少1.5m的安全缓冲区域，区域内铺设厚度不小于30mm的橡胶安全地垫，缓冲跌落冲击；设施最高点距离地面的高度控制在2.4m以内，符合小型儿童游乐设施的高度限制要求，不需要额外设置超高防护结构。滑行槽道的中心线采用三次样条曲线拟合，

　　保证滑行过程中的加速度变化平缓，不会出现瞬间的失重或卡顿感，槽道内表面做光滑处理，无凸起焊缝或毛刺，减少滑行时的摩擦阻力同时避免剐蹭儿童衣物或皮肤。中心立柱顶部设置球形装饰封头，既可以封闭立柱顶端避免雨水灌入立柱内部造成锈蚀，也可以消除顶端的尖锐结构，提升使用安全性。螺旋梯段的顶层平台设置在立柱上部，平台面积足够容纳2-3名儿童同时停留等待滑行，平台边缘与栏杆底部无缝连接，平台表面做防滑排水设计，设置微小的排水坡度，避免雨天积水。整套设施的所有连接紧固件均采用防松设计，螺栓端部设置塑料防护帽，避免螺栓外露划伤使用者，同时防止长期使用后螺栓松动脱落。在实际选型应用中，这类设施不需要额外的动力配套，安装完成后即可投入使用，维护成本较低，日常仅需要定期检查连接螺栓的紧固情况、表面涂层的完好情况即可，适合各类户外公共游乐场景的长期使用。
