曲柄滑块往复运动教学演示机构

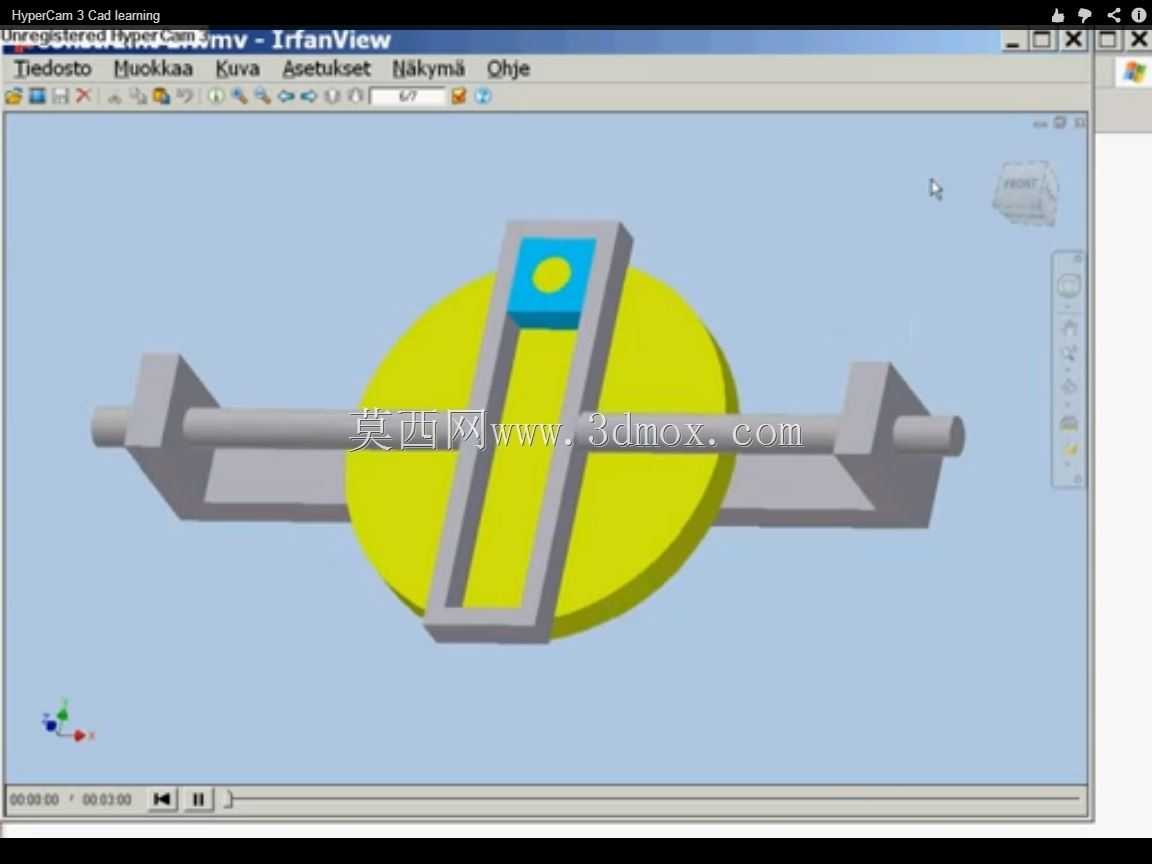

　　这套曲柄滑块往复运动演示机构，主要面向机械原理教学、传动方案验证场景使用，在职业院校机械专业课堂、企业新员工结构培训环节，能够直观把旋转运动转化为直线往复运动的过程完整呈现，不需要拆解复杂工业设备就能让观察者快速理解传动逻辑。从实际功能来看，这套机构完整复现了对心式曲柄滑块的运动特性，圆盘作为曲柄构件做整周回转时，通过嵌在框型导槽内的滑块带动导杆做水平方向的直线往复运动，运动过程无卡滞、无死点，导杆两端的支撑座直接限定了运动的直线度，避免运行过程中出现偏摆。设计过程中优先考虑了教学场景的易观察性，将曲柄圆盘做了醒目的色彩区分，滑块与导槽的配合间隙控制在0.1mm以内，既保证运动顺畅，又不会因为间隙过大出现晃动干扰观察；

　　导杆采用等直径光轴结构，两端支撑座的同轴度公差控制在IT7级，安装时不需要额外调整就能保证运动精度，支撑座底部设计有平直安装面，可以直接固定在教学实验台的T型槽上，不需要额外制作转接工装。从安装边界来看，整套机构的横向总长度适配常规实验台的安装尺寸，纵向高度不会遮挡后方的投影演示区域，运动部件的最大外伸量控制在支撑座范围内，运行过程中不会出现部件超出安装台边界的情况，避免教学过程中发生磕碰。实际应用中，这套机构除了基础的原理演示，还可以用来验证不同曲柄半径下的滑块行程变化，调整圆盘上滑块的安装偏心距，就能直观看到导杆往复行程的对应变化，不需要重新计算参数就能给学习者建立直观的参数对应认知；导槽的框型结构采用了对称设计，

　　正反两个运动方向的受力完全一致，长时间运行也不会出现单侧磨损的问题，适合教学场景下高频次的反复演示操作。结构设计上省略了工业应用中额外的密封、防护结构，所有传动构件完全外露，能够让观察者清晰看到每一个部件的运动状态，包括曲柄回转过程中滑块在导槽内的上下相对滑动、导杆在支撑座内的水平移动，整个运动链路没有遮挡，配合运动演示视频可以逐帧拆解运动相位，帮助学习者理解急回特性的形成原理。安装时只需要保证两个支撑座的安装面处于同一水平面，固定螺栓采用常规内六角圆柱头螺钉即可，不需要特殊的紧固件，后期维护也十分简便，只需要定期在光轴与支撑座的配合面、滑块与导槽的配合面涂抹少量润滑脂，就能保证长期运行的顺畅性，不会因为频繁演示出现磨损卡滞的问题。
