绳结结构三维参数化造型设计

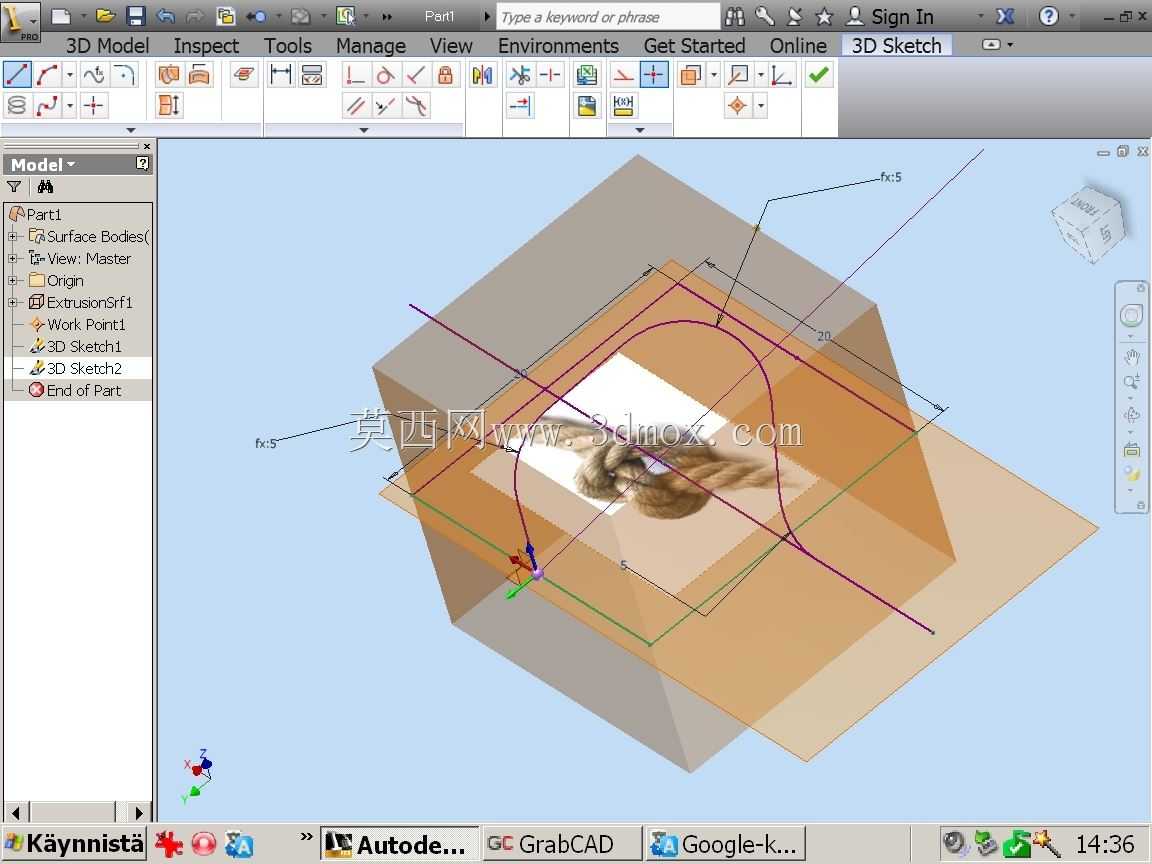

　　在日常机械结构设计、户外装备研发、绳缆连接结构验证的场景中，绳结的受力表现与结构合理性一直是容易被忽略的设计细节，很多工程场景里绳缆连接的失效，往往不是绳缆本身强度不足，而是绳结结构设计不合理导致应力集中，在交变载荷下出现滑脱、断裂的问题。这个绳结造型的设计，首先从空间曲线的搭建入手，没有直接采用简单的扫描路径生成实体，而是先在三个互相垂直的基准面上分别绘制绳结的走向投影，通过交叉约束确定每一段绳体的空间位置，确保绳结交叉位置的曲率连续，避免出现过小的折弯半径导致绳缆内部纤维应力超限。设计过程中特意预留了绳体之间的贴合间隙，没有做完全的零间隙干涉配合，这是考虑到实际绳缆使用中会存在受力后的形变余量，

　　完全零间隙的模型在做力学仿真时会出现虚假的接触应力峰值，无法反映真实使用时的受力状态。从安装边界来看，这个绳结结构的整体外轮廓可以根据配套绳缆的直径做参数化调整，绳径从3mm到20mm的区间内，绳结的整体长宽高比例保持一致，不需要重新绘制路径，只需要调整扫描截面的直径参数，同时同步调整交叉位置的空间偏移量，就能适配不同规格的绳缆使用需求。在户外登山装备的绳缆连接、起重设备的吊索固定、船舶系泊的缆绳打结场景中，这个结构的造型可以直接导入力学仿真软件，对不同载荷下的绳结形变、应力分布做验证，对比不同打结方式的滑脱风险。设计时特意将绳结的交叉压叠顺序做了明确的结构区分，每一段绳体的压叠关系都和实际手工打结的逻辑一致，

　　不会出现建模时常见的上下层错位问题，不管是做3D打印的结构验证样件，还是做绳缆编织的工艺参考，都能直接对应实际操作的步骤。很多工程师在做绳缆相关结构设计时，往往只关注绳缆的破断拉力，忽略绳结本身对绳缆强度的削弱作用，不同的打结方式会让绳缆的有效承载能力下降30%到60%不等，这个参数化的绳结模型，可以通过调整绳结的圈数、折弯角度、压叠位置，快速迭代不同结构的绳结方案，对比不同方案下的应力集中系数，找到承载效率最高的绳结结构。在外形尺寸的控制上，模型的基准面设置完全贴合三维建模的常规坐标系，三个正交基准面分别穿过绳结的三个对称中心，不管是导入装配体和其他绳缆部件做配合，还是单独导出做工程图，都不需要额外调整坐标系位置，

　　能直接匹配常规机械设计的装配基准要求。绳体的扫描路径采用曲率连续的样条曲线构建，没有出现硬折角，这也符合实际绳缆弯曲时的自然形态，真实绳缆在受力弯曲时不会出现折线形态，采用G2连续的曲线做路径，能让后续的渲染、力学仿真、3D打印都更贴近真实状态。针对不同应用场景的需求，这个模型还可以快速调整绳结的收尾长度，比如用于固定吊点的绳结需要更长的收尾段来防止滑脱，用于临时连接的绳结可以缩短收尾段减少整体占用空间，所有的尺寸调整都基于前期搭建的参数化关联，不需要重新绘制草图，只需要修改对应参数就能完成结构迭代。
