连体式坐便器结构尺寸设计三维数模

　　在民用住宅、商用写字楼、公共场馆等建筑的卫生间给排水系统设计环节，坐便器作为核心卫生洁具，其安装匹配度直接决定了卫浴空间的施工效率与后期使用体验，本次梳理的连体式坐便器三维结构数模，完全围绕实际装修施工的安装边界、使用功能需求搭建，可直接为卫浴选型、精装深化设计、管线综合排布提供精准的尺寸参照。从实际使用场景出发，这款连体坐便器整合了坐圈、盆体、水箱的一体化结构，相比传统分体式产品，取消了水箱与底座之间的外露连接缝隙，既减少了日常清洁的卫生死角，也避免了长期使用后连接部位渗水漏污的隐患，适配家庭主卫、客卫，以及商场、酒店公共隔间等绝大多数常规卫浴场景，坑距设计匹配国内主流的300mm、400mm标准排污口预留要求，

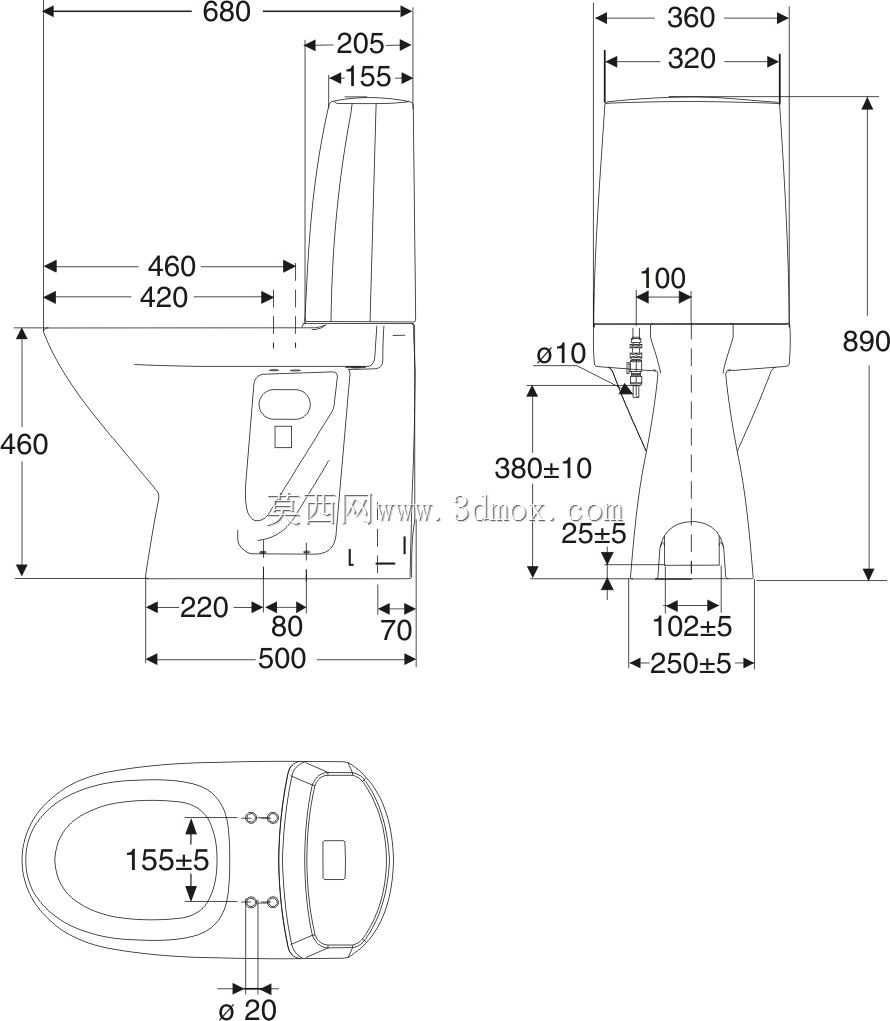

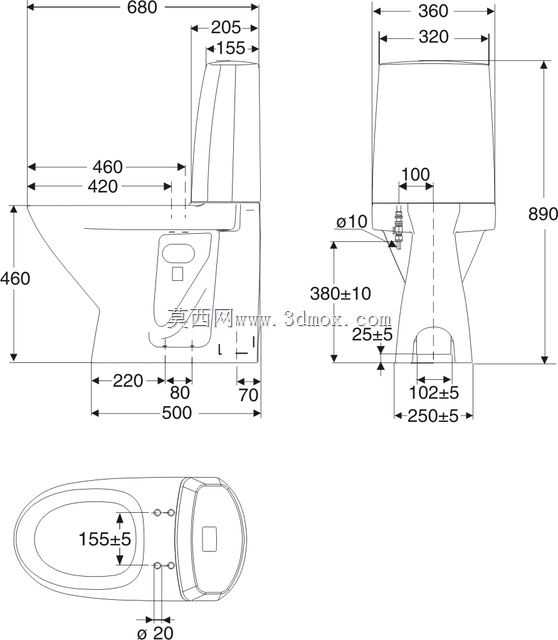

　　无需现场额外改造排污管线即可完成对位安装。从结构设计逻辑来看，数模搭建时优先还原了产品的人体工学适配性，坐圈高度设置为离地420mm，匹配国内成年人小腿自然弯曲的落座高度，避免落座时腿部悬空或过度屈膝造成的使用不适；坐圈内圈长度155mm的尺寸，兼顾了不同体型使用者的落座贴合度，盆体内部的水封深度设置符合给排水规范要求，可有效阻挡排污管道内的异味上返，同时控制冲水时的水花飞溅问题。水箱部分的有效容积设置兼顾冲净率与节水需求，进水阀、排水阀的安装位在数模中预留了标准接口尺寸，可匹配市面上通用的卫浴水件，后期维修更换无需单独开模适配配件。从安装边界尺寸来看，数模完整标注了三个视角的关键控制尺寸，正视图方向产品总长度为680mm，

　　安装时需保证水箱后侧距完成墙面预留不超过20mm的安装间隙，避免产品无法贴墙安装；盆体前沿距墙的最小预留空间需满足700mm以上，保证使用者落座后腿部有充足的活动空间。侧视方向总高度为890mm，水箱宽度360mm，底座安装位置的最大宽度为250mm，安装固定孔位的中心距为102mm，孔位距地面完成面的高度为180mm，现场打膨胀螺栓固定时可直接参照该尺寸定位，无需反复测量对位。排污口中心距完成墙面的距离为380mm，匹配常规400mm坑距的排污管道预留，安装时可通过微调密封圈压缩量适配±10mm的施工误差，降低现场施工的精度要求。俯视图方向标注了坐圈的轮廓尺寸，底座两侧的安装固定点距产品中心线的距离为125mm，

　　现场定位时可直接以卫生间地面的排污口中心为基准，向两侧偏移定位固定孔位，大幅减少安装放线的工作量。数模中还预留了侧边进水孔的接口位置，进水孔直径为10mm，距地面高度为25mm，匹配常规角阀的安装高度，给水管线暗埋时可直接参照该标高预留出水口，避免后期安装时管线长度不足或过度冗余。在三维建模过程中，所有曲面过渡均还原了实际陶瓷产品的脱模斜度要求，盆体与水箱的连接部位做了顺滑的圆弧过渡，既符合陶瓷注浆成型的工艺要求，也避免了直角位置容易积灰挂污的问题；底座与地面接触的部位做了整圈的平面处理，安装时配合法兰圈与密封胶，可保证与地面的贴合密封性，避免使用过程中污水从底座缝隙渗出。对于精装设计人员而言，可直接将该数模导入卫浴空间的整体装配模型中，校验开门距离、台盆间距、淋浴区隔断的位置关系，避免出现安装后空间局促、门体碰撞洁具的问题；对于结构建模从业者而言，数模中的尺寸标注逻辑可作为卫浴类产品建模的参考，优先锁定安装定位的关键基准尺寸，再逐步细化外观曲面与内部结构，保证模型既具备外观展示效果，也能满足施工定位的实际工程需求。
