人体工程学常用人体尺寸参考三维建模数据

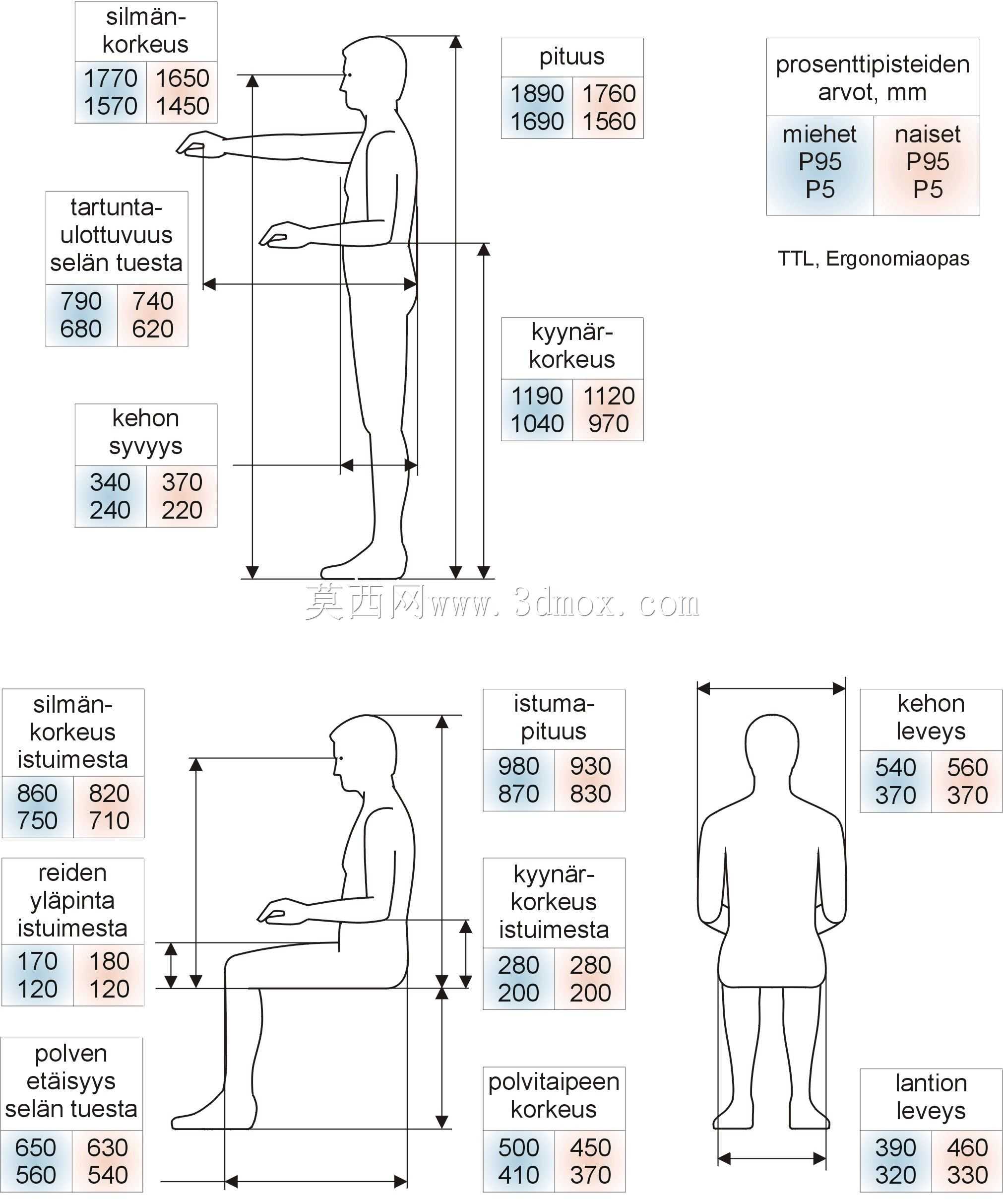

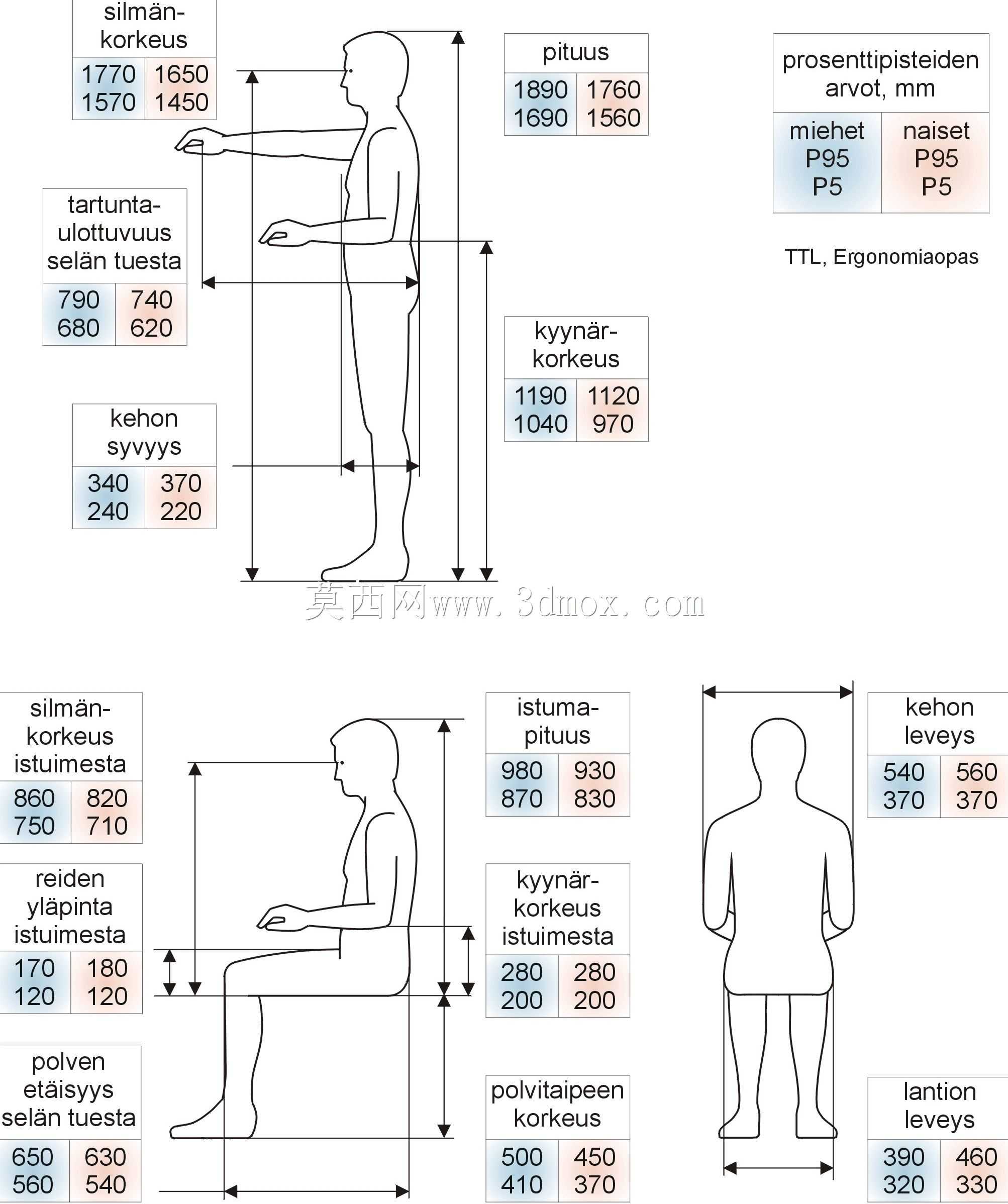

　　在做各类操作工位、控制台、手持设备、公共设施、驾乘空间的结构设计时，人体尺寸基准是绕不开的核心输入参数，这套人体维度参考数据，覆盖立姿、坐姿两类最常用的作业姿态的关键测量点位，能直接给结构设计阶段的空间校核提供量化依据。做设备操作位布局的时候，很多新手容易只盯着设备本身的功能排布，忽略操作者的肢体可达范围，最后做出来的设备要么操作时需要刻意探身，长时间作业肌肉负荷过大，要么常用控件放在肢体舒适活动区间外，误操作率居高不下，这套数据里把立姿状态下的手臂前伸可达距离、肘高、肩高、立姿眼高这些核心参数做了分位标注，能适配不同百分位的人体尺寸需求，不用再零散查各类手册拼凑数据。立姿测量维度里，包含了上肢前伸的最大可达距离与舒适操作距离，

　　立姿状态下的肘部自然弯曲高度，这个参数是设计站立操作台面高度的核心依据，台面过高会让操作者耸肩作业，过低则需要长期弯腰，都不符合人机工程要求；同时标注了立姿状态下的人体侧向宽度，能给多工位并排布局、通道宽度设计提供尺寸边界，避免预留空间过窄造成通行干涉。坐姿维度的参数覆盖更全面，包含坐姿状态下的眼高，这个是设计显示屏幕安装高度、观察窗位置的核心基准，能保证操作者不用刻意抬头或低头就能获取显示信息；坐姿肘高是设计扶手、坐姿操作台面的关键参数，合适的肘高支撑能大幅降低上肢肌肉的静态负荷；大腿厚度、膝部高度、臀部到膝部的长度这些参数，是设计座椅下方空间、操作台容膝空间的必备输入，很多控制台设计时没留够容膝空间，

　　操作者坐下后膝盖顶到柜体面板，只能往后挪身体，离操作控件距离过远，操作体验极差。还有人体正面、侧面的轮廓宽度、厚度参数，能给各类穿戴设备、防护装置、狭小空间作业的安全间隙设计提供参考，比如设计设备检修门的安全通道、操作位的安全防护栏间距时，都需要对应人体各部位的尺寸数据做校核，避免间隙过大失去防护作用，或是间隙过小造成肢体卡滞。这套数据在建模时可以直接作为人体基准块的尺寸输入，搭建简化的人体数字模型，在三维装配环境里直接做干涉检查、可达性模拟，不用再从零开始测量绘制人体轮廓，能大幅提升人机校核阶段的效率。做工业设计、结构布局的时候，人体尺寸不是取平均值就可以，需要根据使用场景选择对应百分位的参数，比如设计安全出口、

　　通道宽度这类涉及安全疏散的结构，要按照大百分位的人体尺寸做边界预留，保证绝大多数人都能顺利通过；设计操作控件的布置位置，要按照小百分位的肢体可达范围做边界，保证手臂较短的操作者也能顺利触及；设计需要施加操作力的部件比如手柄、手轮，要放在人体肌肉发力最舒适的高度区间，也就是立姿肘高附近的范围，这个位置上肢发力的效率最高，长期操作的疲劳度最低。很多设备在样机测试阶段才发现操作不顺畅、空间局促的问题，本质就是前期设计阶段没有引入人体尺寸基准做校核，等到样机阶段再改结构，会牵扯到外壳、内部安装板、管线排布的一系列改动，成本和周期损耗都很大，在三维建模阶段就导入对应的人体尺寸基准，把各个操作位、显示位、容置空间的边界按照人体参数卡准，能在设计阶段就规避掉绝大多数人机适配问题。另外这套数据里的分位标注，能适配不同地区、不同人群的使用需求，不用再单独查找不同人群的测量数据，做出口类设备、面向特定人群的专用设备设计时，可以直接选取对应分位的参数值做设计输入，保证产品的人机适配性符合目标使用群体的身体特征。
