基于ABS材质的变径曲面支撑结构应力仿真

　　本次呈现的变径曲面支撑构件，采用ABS工程塑料作为基材，这类构件在轻工输送、小型设备承载、实验台架搭建场景中有着较为广泛的应用，很多时候作为设备与安装基面之间的过渡支撑件，承担分散上部载荷、适配不同安装基面尺寸差的作用。从结构形态来看，构件底部为大直径圆盘式基座，向上逐步收窄形成细颈段后再向外扩口形成顶部承载面，整体呈对称回转曲面形态，这种形态设计并非单纯追求外观流畅，核心是通过曲面过渡降低结构应力集中系数，避免直角转折处的应力突变问题。在实际工程应用中，这类支撑件往往需要匹配上部设备的安装孔位与下部基面的固定范围，底部圆盘的设计主要是为了增大与安装基面的接触面积，降低单位面积压应力，避免在软质基面或者薄壁安装板上出现压溃变形；

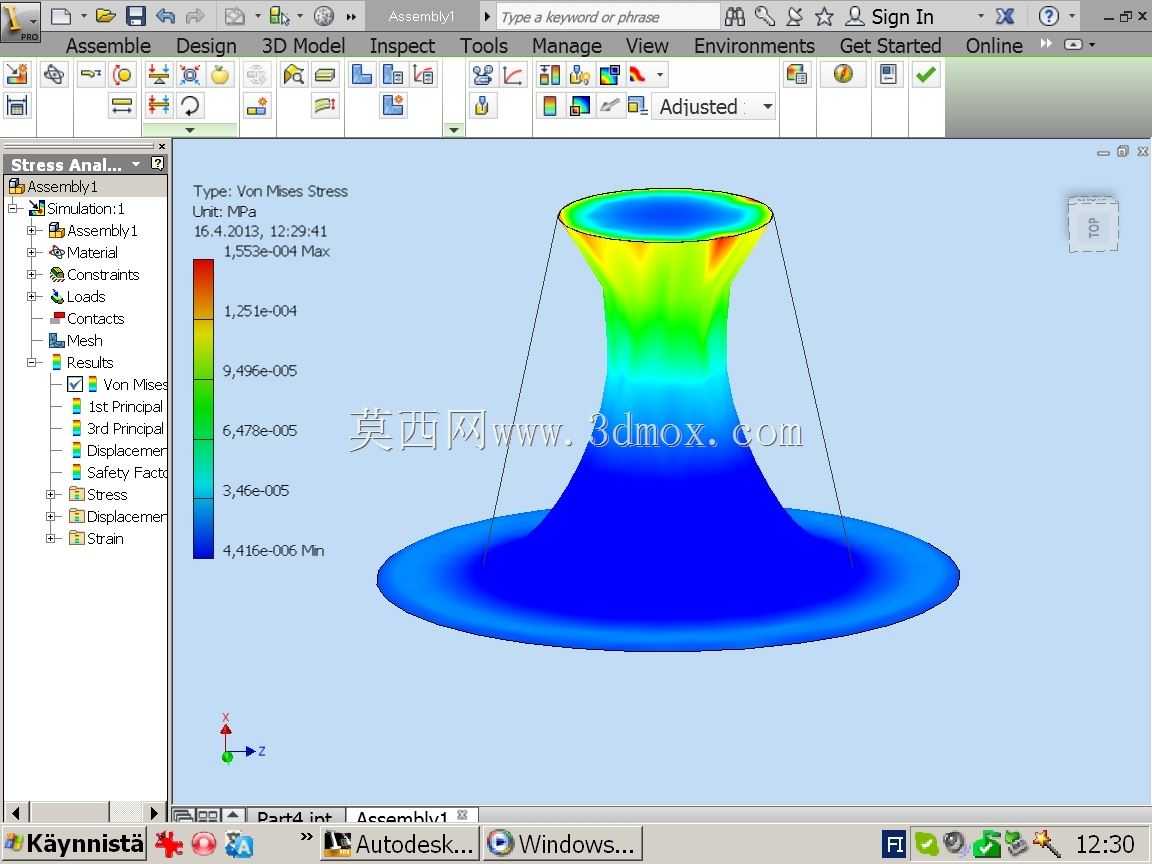

　　中间收窄的颈段一方面可以减少材料用量，控制构件整体重量，另一方面可以在承受偏载时提供一定的形变缓冲空间，避免刚性连接带来的冲击损伤；顶部扩口面则是为了匹配上部被支撑件的底部轮廓，保证接触贴合度，减少装配间隙带来的晃动问题。从应力仿真结果的云图分布可以看到，构件最大应力出现在底部圆盘与颈段的过渡区域，这一位置也是实际承载过程中弯矩最大的位置，设计时针对该区域做了圆角过渡处理，从云图的色彩梯度来看，应力从该区域向底部边缘和顶部承载面逐步递减，整体应力水平远低于ABS材料的屈服强度，说明结构的安全余量较为充足，能够满足常规静态承载的使用需求。在建模过程中，回转类曲面的构建优先采用草图旋转特征完成主体轮廓，再针对过渡圆角做局部细化，

　　避免曲面出现曲率突变；网格划分时针对应力集中的过渡区域做了网格加密处理，保证仿真计算的精度，其余区域采用较粗的网格控制整体计算量。这类ABS材质支撑件的安装边界需要注意，底部圆盘需要完全贴合安装基面，固定螺栓的预紧力不能过大，否则容易导致圆盘边缘翘曲，反而降低支撑稳定性；顶部承载面与上部构件接触时，可根据实际工况添加薄橡胶垫，进一步缓冲振动载荷，避免硬接触带来的磨损。在实际选型应用中，这类支撑件适合承载重量在十公斤以内的小型设备、仪器或者管路支架，不适用于大冲击、大载荷的重型设备支撑场景，ABS材料本身具备较好的韧性和抗冲击性能，但长期在高温环境下使用会出现力学性能下降的问题，因此使用环境温度需要控制在材料允许的范围内，

　　避免长期暴晒或者靠近热源。从结构优化的角度来看，如果需要提升承载能力，可以在颈段内部增加加强筋结构，或者适当增加颈段的壁厚，不过需要平衡材料成本与重量要求；如果用于有耐腐蚀要求的场景，还可以在构件表面做喷塑处理，提升耐化学腐蚀能力。很多工程人员在设计这类支撑件时容易忽略过渡圆角的处理，直接采用直角转折连接不同直径的段，往往会导致应力集中系数成倍提升，在长期载荷作用下容易出现开裂失效，而本次的曲面过渡设计很好地规避了这一问题，通过连续变化的曲率让应力传递更加平顺，有效提升了构件的疲劳寿命。
