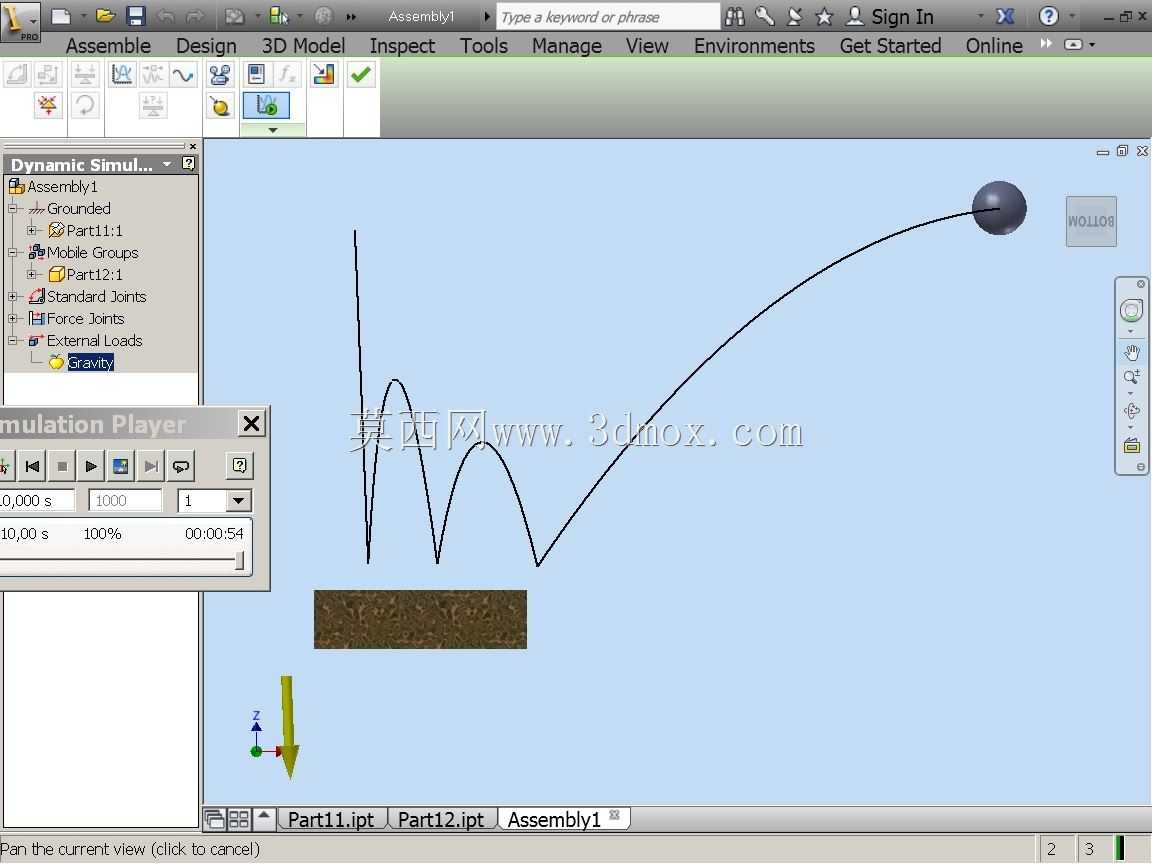

基于Inventor的球体弹跳重力运动仿真演示

　　在日常的机械动力学验证工作中，重力场下的物体运动仿真是结构工程师接触频率极高的验证环节，很多涉及自由落体、碰撞回弹、物料输送轨迹预判的设计场景，都需要先通过三维动力学仿真完成前期的运动逻辑校验，避免后续物理样机试制阶段出现轨迹偏差、碰撞干涉、回弹落点不符合设计预期的问题。这套仿真场景的搭建，核心是还原刚性球体在恒定重力加速度作用下，与刚性平面发生多次碰撞后的运动轨迹变化，整个建模过程没有冗余的结构件，仅保留参与运动计算的核心要素：作为运动主体的均质刚性球体、作为碰撞承接面的固定刚性平板，以及用于标记运动路径的轨迹追踪模块。从设计思路上看，搭建这个仿真场景时，首先要完成重力场参数的匹配，按照常规地面试验环境设置竖直向下的重力加速度，

　　确保仿真环境的受力基准和实际物理环境一致；其次要定义碰撞接触参数，针对球体和平板的接触对，设置符合刚性材料特性的恢复系数、摩擦系数，避免出现仿真过程中球体穿透平板、回弹幅度过大或过小的失真问题；最后要完成运动约束的清理，整个场景中除了平板设置为完全固定的接地约束外，球体不添加任何额外的运动副约束，仅保留初始位置的初始速度参数，让球体完全在重力作用下完成自由运动。从应用场景来看，这类重力弹跳仿真的逻辑可以直接迁移到很多工业设计场景中：比如散料输送设备里的物料落料轨迹预判，通过调整落料高度、承接面角度和材质参数，就能提前计算物料的堆积范围，避免出现物料撒漏、堵料的问题；再比如跌落测试的前期验证，针对小型工业零部件的包装防护设计，

　　可以通过这类仿真预判零件跌落过程中的碰撞位置、冲击加速度峰值，提前优化缓冲结构的布置位置；还有自动化分拣设备里的导向轨道设计，通过模拟工件在重力作用下沿轨道滑动、弹跳的轨迹，就能调整轨道的弧度、挡边高度，确保工件能精准滑落到指定的料盒位置。在建模的边界处理上，整个仿真场景的尺寸设置完全围绕运动行程预留足够的计算空间，球体的初始位置设置在承接平板上方的足够高度处，水平方向预留足够的空间容纳球体多次弹跳后的水平位移，避免仿真过程中球体运动到计算域之外导致求解中断；同时对参与碰撞的两个零件的网格做针对性细化，接触区域的网格尺寸控制在整体尺寸的二十分之一以内，确保碰撞接触力的计算精度，非接触区域的网格可以适当放大，减少不必要的计算资源消耗。

　　很多刚接触动力学仿真的工程师容易在这类基础仿真里踩坑，比如忘记给接触对添加摩擦参数，导致球体弹跳过程中没有水平方向的速度衰减，轨迹和实际情况偏差极大；或是重力加速度的方向设置错误，导致球体向上运动；还有的工程师给球体添加了多余的固定约束，导致球体无法完成自由落体运动。这套仿真场景的搭建逻辑，本质是把最基础的重力运动、碰撞回弹的物理过程做了标准化的建模演示，工程师可以在这个基础场景上快速修改参数，适配不同的实际设计需求：比如把球体替换成实际的工件模型，把平板替换成实际的设备接料面结构，调整材料参数匹配实际的工件和设备材质，就能快速完成对应场景的动力学验证，不需要从零开始搭建仿真环境，能大幅缩短前期方案验证的时间。在实际的工程应用中，这类基础动力学仿真的价值往往被低估，很多工程师觉得自由落体、碰撞回弹是很简单的物理过程，不需要做仿真验证，但实际生产中很多落料不畅、工件磕碰损伤、分拣定位不准的问题，恰恰是因为前期没有对重力作用下的运动轨迹做精准计算，仅凭经验设计结构，最终导致样机调试阶段需要反复修改结构，浪费大量的时间和加工成本。通过这类标准化的重力仿真场景，工程师可以快速完成多组参数的对比验证，比如调整承接板的倾斜角度、表面摩擦系数，观察球体弹跳轨迹的变化规律，找到最适配实际生产需求的参数组合，为后续的结构设计提供准确的数据支撑。
