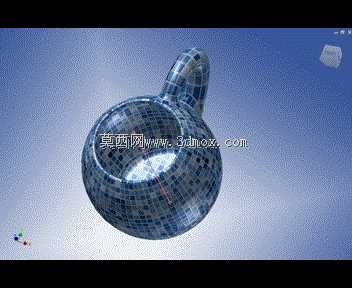

马赛克纹理带柄盛液训练杯结构设计

　　这款带柄盛液杯的造型设计，最初是面向三维建模进阶训练场景开发的练习载体，同时也可作为日用陶瓷、玻璃器皿类产品的原型参考，覆盖日常家居盛水、饮品盛放，以及文创类装饰摆件的应用需求。从实际使用维度出发，杯体采用圆润的半球形内腔设计，内壁无突兀折角，一方面能减少液体残留，日常清洁时水流可顺着弧面快速冲净内壁附着的污渍，另一方面半球形结构的受力均匀性更优，无论是盛装常温饮品还是温差较大的液体，弧面结构能更好分散热胀冷缩带来的内应力，降低薄壁容器开裂的风险。杯柄的位置设计经过反复调整，与杯身的连接区域做了平滑过渡的加厚处理，既避免握持时出现硌手的棱角，也能保证连接位置的结构强度，日常拿取盛满液体的杯体时，不会出现柄部受力断裂的问题，握持重心刚好落在杯体中心偏上位置，倾倒液体时手腕不需要额外施加过大的调整力，操作流畅度更好。

　　设计过程中首先确定的是杯体的核心容量边界，整体内腔容积控制在常规单人饮用的300-350ml区间，杯身最大外径控制在85mm左右，整体高度不含杯柄凸起部分为70mm，这个尺寸刚好适配常规家用杯垫、车载杯架的安装放置边界，不会出现直径过大放不进常规杯架的问题。杯壁厚度根据不同材质的成型工艺做了适配预留，如果是陶瓷烧结工艺，壁厚均匀控制在3mm，避免烧结过程中因壁厚不均出现变形、开裂；如果是玻璃吹制或者注塑透明材质，壁厚调整为2.5mm，保证通透质感的同时也有足够的结构强度。外表面的马赛克纹理设计，没有采用简单的贴图处理，而是在曲面基础上做了微凹凸的实体纹理，每个马赛克小块的凸起高度控制在0.3mm，块面之间的凹槽宽度0.2mm，既保证触摸时有明显的肌理质感，也不会因为凹槽过深积累污垢，清洁时用普通海绵就能擦拭干净。

　　从建模训练的角度来说，这款模型覆盖了曲面放样、曲面加厚、实体圆角、阵列纹理、多实体合并等多个常用建模操作，杯身与杯柄的连接位置是建模的难点区域，需要通过曲面剪裁、曲率匹配过渡来保证连接位置的G2连续，做渲染时不会出现曲面褶皱、反光断层的问题。纹理的阵列需要适配球面的曲率变化，不能直接用线性阵列，要采用沿曲面投影的阵列方式，保证每个马赛克小块都能贴合杯身外表面，不会出现纹理凸起方向垂直于局部曲面的问题，避免视觉上的纹理错位。杯口位置做了1.5mm宽度的卷边处理，卷边的圆角半径1mm，一方面饮用时嘴唇接触杯口的触感更顺滑，不会有锋利的边缘割嘴的问题，另一方面卷边结构也提升了杯口的结构强度，日常放置时轻微磕碰不容易出现杯口崩缺。

　　实际落地生产时，这个造型的拔模角度也做了提前预留，杯身外表面的拔模斜度控制在1.5度，杯柄位置的拔模斜度调整为2度，不管是陶瓷注浆成型还是塑料注塑成型，都能顺利脱模，不需要额外做复杂的侧抽芯结构，能有效降低生产模具的加工成本。杯底位置做了直径60mm的平整接触面，接触面外圈做了0.5mm的凹入设计，放置在光滑桌面时不会因为杯底和桌面之间形成真空层导致拿取时出现吸附粘桌的问题，同时平整的接触面也能保证杯体放置的稳定性，盛满液体时不会轻易侧翻。
