自攻式窗扇防风锁闭固定挂钩组件

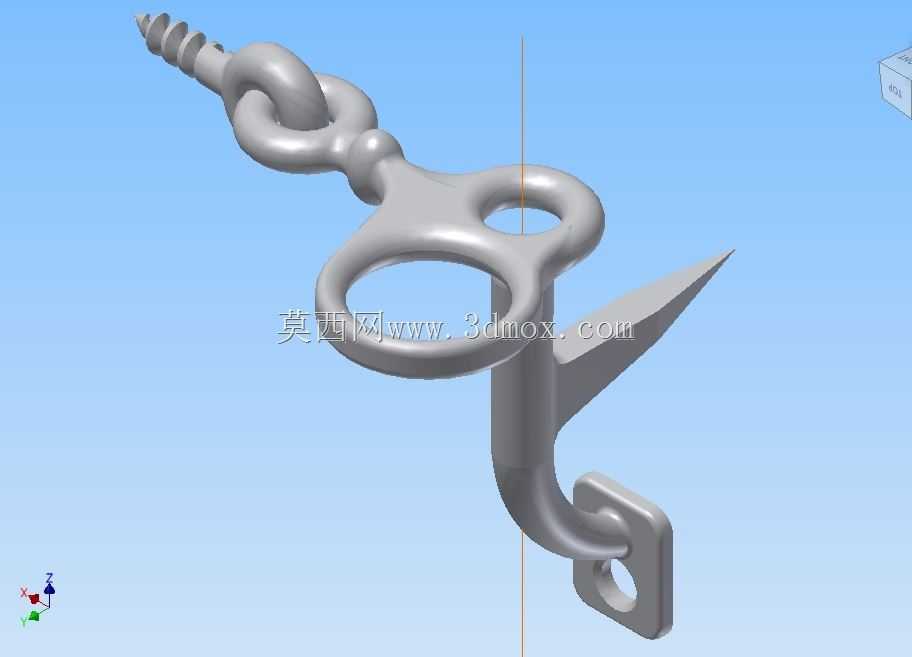

　　在民用建筑外开窗、工业厂房高侧窗以及老旧木窗改造的场景里，这类锁闭挂钩是解决窗扇受阵风冲击、意外磕碰导致窗扇突然闭合或大幅晃动的核心构件，不少沿海多风区域的低层建筑外开窗，都会搭配这类构件做额外锁止，避免强风下窗扇撞击窗框造成玻璃碎裂、合页变形的问题。和常规窗用插销不同，这套构件采用分体式结构，一端是带自攻螺纹的旋入式固定座，直接可以拧入木质窗扇的边框型材内，不需要额外预埋螺母或者打孔穿装螺栓，对于现场改造的场景适配性很强，尤其是没有预留安装孔位的老旧木窗、塑钢窗边框，自攻段的螺牙经过加深设计，拧入后抗拔力能满足日常锁闭的受力需求，不会因为反复开关拉扯出现松脱。另一端的带尖刺的钩座是固定在窗框侧的构件，尖刺结构的作用是在挂钩卡入后，

　　能嵌入挂钩环的间隙里，避免挂钩因为窗扇震动出现滑脱，挂钩部分做了双环孔的手持结构，日常开关窗的时候，手指可以穿入环孔内完成挂钩的摘挂操作，不需要额外搭配操作手柄，环孔的边缘做了圆弧过渡，没有尖锐的冲压毛边，日常操作不会划伤手部。从安装边界来看，自攻固定端的螺杆长度适配25mm到40mm厚度的窗扇边框，拧入后挂钩的活动环可以在连接环内360度转动，适配窗扇不同开启角度下的锁止需求，钩座的安装底板带两个沉头安装孔，可以用自攻螺丝或者抽芯铆钉固定在窗框的木质、塑钢或者薄铝合金型材上，安装时不需要对窗框做大面积裁切，只需要在对应位置钻两个直径3mm的预钻孔就能完成固定，整体安装后的突出高度不超过35mm，不会在窗扇关闭时和窗框产生干涉。

　　设计的时候特意把挂钩的受力段做了变径加厚处理，挂钩和活动环连接的位置做了圆弧过渡的加强筋，避免反复受力后出现应力断裂，整套构件的活动间隙控制在0.5mm以内，锁止后窗扇的晃动量能控制在2mm以内，既不会因为间隙过大出现锁止后旷量异响，也不会因为间隙过小导致高温膨胀后挂钩无法顺利摘挂。在实际使用场景里，不少用户会把这类构件用在厨房、卫生间的外开窗上，这类位置的窗扇经常需要小角度开启通风，遇到突发阵风的时候，锁闭后的挂钩能拉住窗扇，避免窗扇突然关合打碎玻璃，甚至坠窗的风险；还有部分临时板房的塑钢窗，因为原配的执手锁强度不足，也会加装这类挂钩作为辅助锁止构件，提升窗扇的锁闭可靠性。建模的时候特意还原了构件的所有工艺细节，

　　比如自攻螺纹的牙距、钩尖的倒角、环孔的拔模斜度，还有安装底板的沉头孔深度，所有配合面的间隙都按照实际冲压、铸造件的公差做了预留，不管是做结构受力仿真，还是做五金配件的选型参考，都能直接对应实际产品的安装尺寸，不会出现建模尺寸和实物偏差导致的安装干涉问题。
