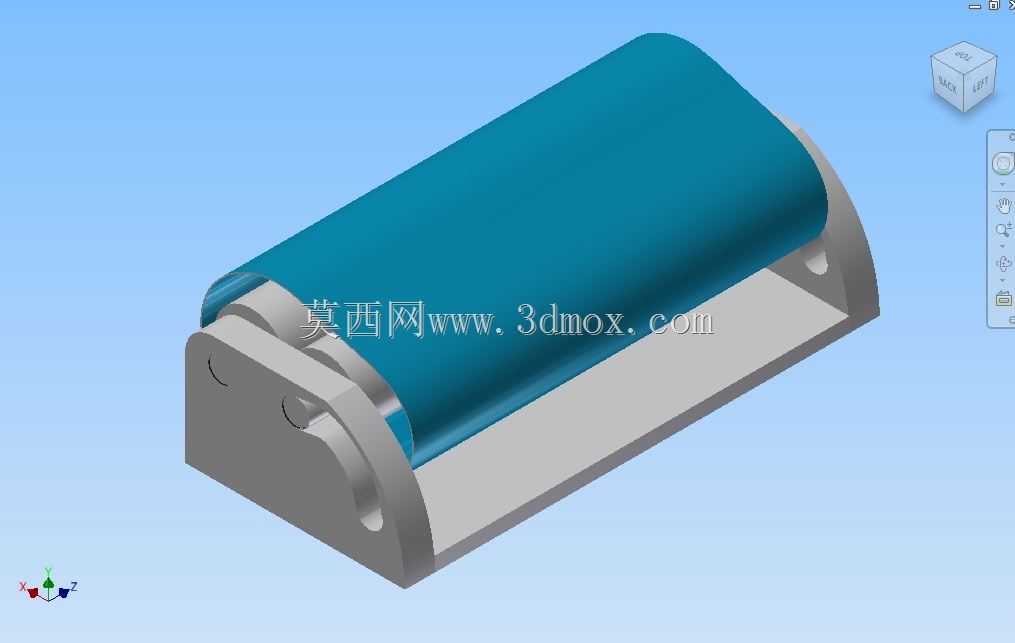

弧形托辊支撑输送辊组件结构

　　这类带弧形支座的辊筒组件，最常出现在带式输送设备的承载段、改向段位置，也可在小型物料换向输送线、轻型工件过渡工位作为导向承载部件使用，区别于标准直托辊的安装形式，两侧的弧形支座直接与机架侧梁配合，不需要额外的冲压托辊支架，能减少输送线侧部的安装空间占用，在窄幅输送线、紧凑型物料移载工位的适配性更强。从实际使用场景来看，这类辊件主要承担两个核心功能，一是承托上方的输送带或者直接承托滑移的工件，辊筒自身的回转精度直接影响输送过程的平稳性，如果辊筒圆柱度不足、两端同轴度偏差过大，运行时会出现输送带跑偏、工件滑移卡顿的问题，设计时需要优先保证辊筒外圆的加工公差，两端转轴与支座内的轴承配合间隙控制在合理范围，避免长期运行后出现径向窜动。

　　二是通过两侧弧形支座的安装面，实现辊筒角度的微调，弧形配合面可以让辊筒绕安装基准做小角度偏转，在现场调试输送带跑偏时，不需要重新加工机架安装孔，只需要微调两侧支座的固定位置就能修正辊筒的平行度，比传统固定式托辊的调试效率更高。设计这类组件的时候，首先要确定辊筒的有效承载宽度，要比适配的输送带宽度宽出20到30毫米，避免输送带跑偏后从辊筒边缘脱出，辊筒的壁厚根据承载重量选择，轻型输送场景下选用2到3毫米壁厚的无缝钢管即可，重载场景则需要加厚管壁或者在辊筒内部增加加强筋，避免长期承载后出现辊筒弯曲变形。两侧的支座采用半圆弧包裹的结构，一方面是给辊筒端部的轴承提供安装腔体，轴承可以直接嵌入支座的镗孔内，不需要额外的轴承座配件，

　　减少零件数量，另一方面弧形的外轮廓不会和周边的设备构件产生干涉，在安装空间局促的位置，这种圆弧外形比方正的焊接支架更易布置。安装边界方面，这类组件的总宽度由辊筒长度加两侧支座的厚度决定，安装时需要在机架侧梁上加工对应支座安装孔的腰型孔，腰型孔的长度方向要沿输送方向垂直布置，方便调试时调整辊筒的前后位置，保证相邻辊筒的平行度；支座的底部安装面要和机架梁的上表面贴合，固定螺栓的规格根据承载载荷选择，轻型应用下选用M8或者M10的螺栓即可满足强度要求。辊筒表面的处理根据输送物料的特性选择，如果是输送普通纸箱、塑料工件，做常规的镀锌或者喷塑处理就能满足防锈耐磨要求，如果是输送摩擦力要求高的物料，也可以在辊筒表面包胶，

　　增加辊面和物料或者输送带之间的摩擦力，减少打滑现象。需要注意的是，这类组件的辊筒两端转轴和支座内轴承的配合要选择过渡配合，装配时采用热装工艺压入，避免运行过程中转轴和轴承内圈出现相对转动，造成磨损间隙；支座的铸造或者加工过程中，要保证两侧轴承安装孔的同轴度，否则装配后辊筒转动会出现卡滞，运行阻力增大，不仅会增加驱动电机的负载，长期运行还会造成轴承过早损坏。在实际选型替换时，要先确认原有辊筒的外径、有效承载长度、两侧支座的安装孔距，这三个尺寸是直接决定能否顺利安装替换的核心参数，辊筒的外径决定了承载能力和回转线速度，相同转速下外径越大，线速度越高，承载能力也越强；安装孔距如果和原有机架不匹配，就需要重新加工机架，会增加现场改造的工作量。另外这类辊组件也可以用在非输送类的设备上，比如小型卷料设备的导向辊、薄膜收放卷的过渡辊位置，只要安装空间和承载能力匹配，都可以根据实际工况调整辊筒长度和支座尺寸来适配，设计时只需要根据具体的负载大小重新校核辊筒的挠度、轴承的额定动载荷，保证在额定负载下辊筒的弯曲变形量不超过允许值，就能满足长期稳定运行的要求。
