平行弧形通槽式格栅通风盖板结构设计

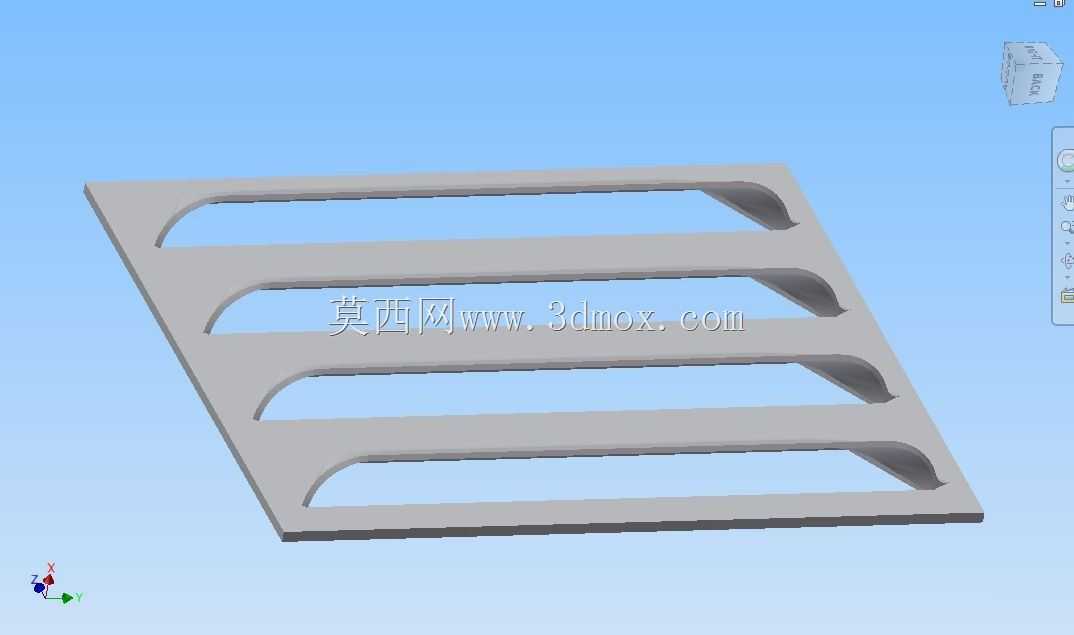

　　这款平行弧形通槽式格栅构件，在工程场景中常作为通风防护类盖板使用，常见于机柜散热风口、设备通风罩、户外设施防雨通风口、工业流水线工位通风围挡等位置，核心作用是在保证通风通流效率的前提下，阻挡大尺寸异物进入设备内部，同时兼顾结构强度与外观规整度。从结构设计逻辑来看，整体采用平板式基底，基底厚度根据安装场景的承重需求做了等厚设计，边缘预留了安装固定的工艺边，可适配螺栓固定、卡扣卡接、焊接固定等多种安装方式，安装边界可根据实际设备的开口尺寸做等比例缩放调整，不会因为尺寸变动破坏通槽的导流结构。五组平行排布的通槽采用弧形过渡的槽边设计，区别于传统直边矩形通槽，弧形槽边一方面可以降低气流通过时的风阻，减少通风过程中的紊流噪音，

　　另一方面弧形的翻边结构能够提升整体构件的抗弯折强度，避免平板构件在受外力挤压时出现大面积变形，同时弧形的槽端设计可以消除直边槽端的应力集中问题，在板材冲压成型过程中减少开裂风险，提升成品率。在实际使用场景中，这类格栅构件如果用于户外设备通风口，弧形的槽边还能起到一定的防雨导流作用，斜向落下的雨水会顺着弧形槽面滑落，不会直接顺着通槽灌入设备内部，相比直槽格栅的防溅水能力有明显提升。设计过程中，槽与槽之间的连接筋宽度做了等宽处理，保证每一条筋位的受力均匀，不会出现局部筋位过窄导致受力断裂的问题，同时通槽的开孔率经过测算，在保证整体结构刚性的前提下最大化通风面积，平衡防护性能与通风效率。构件的整体外形为矩形平板，

　　安装时可直接贴合在设备的开口平面上，不需要额外做适配的凹凸结构，安装公差容忍度较高，对于现场安装的适配性更好，即使安装面存在小幅的平面度误差，也能通过紧固件的压紧实现贴合固定。从加工工艺角度来看，这类结构适合采用板材一体冲压成型，不需要额外的焊接拼接工序，加工效率高，成型后整体结构一致性好，表面处理可根据使用场景选择喷塑、镀锌、阳极氧化等工艺，适配不同的防腐、外观需求。在设备选型适配时，需要根据通流风量的需求计算总开孔面积，对应调整格栅的整体尺寸与通槽数量，同时根据安装位置的受力情况调整基底板材厚度，若用于人员踩踏的地沟通风盖板场景，可适当加厚板材并加宽连接筋宽度，提升承重能力；若用于电子设备机柜的散热风口，可采用较薄的板材降低整体重量，同时缩小通槽宽度提升对细小异物的阻挡能力。
