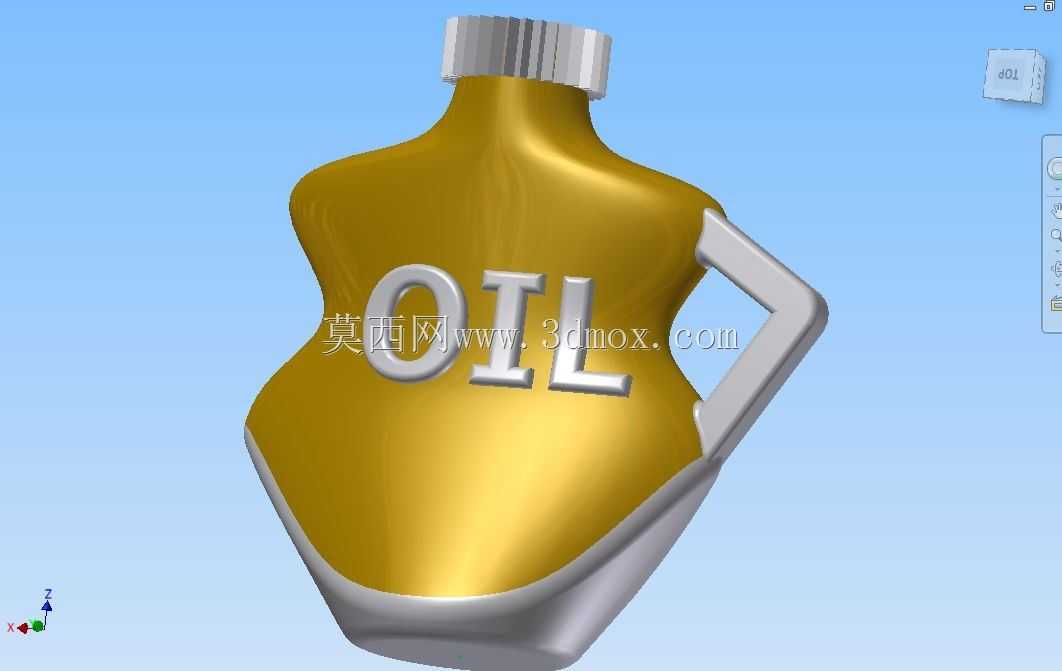

创意人体造型润滑油包装瓶外观结构

　　这款人体曲线造型的油品包装容器，最初的设计切入点是终端货架的视觉差异化需求——在汽配城、汽修门店的货架上，常规方型、圆型润滑油瓶堆叠摆放时辨识度极低，消费者扫过货架的平均停留时间不足0.3秒，因此在瓶身轮廓设计上采用了收腰的人体躯干曲线，既能够在密集陈列时形成独特的视觉记忆点，也适配单手握持倾倒的人机工程要求。从实际使用场景来看，这类容器主要盛装机动车润滑油、工业养护机油类产品，日常使用场景多为汽修工位、家庭车库、户外设备维护点，使用者往往戴有劳保手套，因此瓶身侧面的一体式把手做了27mm的内空宽度，能够容纳戴厚丁腈手套的四指伸入，把手与瓶身的连接位置做了R8的圆弧过渡，避免注塑成型时出现缩痕，

　　同时也能在满瓶盛装（单瓶容量约1L）时，把手位置的应力集中系数控制在1.2以内，长期拎取不会出现开裂变形。瓶身主体的曲面构建采用了多段G2连续的曲率过渡，从肩部的大弧面自然收窄到腰部，再向外延展到底部的支撑边，底部做了3mm高度的环形支撑脚，能够在不平整的工位台面上保持稳定放置，不会因为地面残留的油污、铁屑出现打滑歪斜。瓶口位置采用标准的38mm螺纹口径，适配行业通用的铝箔封口垫片与螺旋瓶盖，瓶盖的滚花深度做了0.8mm的设计，即使手上沾有机油也能顺利拧开，不会出现打滑脱手的情况。瓶身正面预留了80mm*120mm的平整贴标区域，该区域的曲面曲率控制在0.002以内，保证不干胶标签粘贴后不会出现翘边、褶皱，

　　标签区域上方的立体OIL字样做了1.2mm的凸起高度，既能够增强品牌辨识度，也不会因为凸起过高导致标签粘贴不平整。从壁厚设计来看，瓶身采用PET吹塑成型的均匀壁厚设计，主体壁厚控制在0.8mm，把手、瓶口、底部支撑位置的壁厚加厚到1.2mm，既能够满足1L油品盛装的刚度要求，满瓶堆叠三层时的变形量不超过2mm，也能控制材料成本，避免过度用料。在实际建模过程中，瓶身的曲面拆分需要考虑吹塑工艺的拔模角度，所有外表面的拔模斜度不小于1.5度，避免脱模时出现刮伤，把手位置的内表面做了相应的斜度处理，保证吹塑时的料流能够均匀填充，不会出现局部缺料、壁厚不均的问题。从安装与适配边界来看，该瓶型的最大外径为120mm，

　　总高度（含瓶盖）为240mm，能够适配常规的润滑油纸箱包装，单箱可容纳12瓶，装箱后的间隙控制在5mm以内，运输过程中不会出现过度晃动导致的瓶身磨损，同时也适配市面上常见的油品灌装机出料口，不需要更换专用的灌装头就能直接上线生产。瓶身的金色外观效果是通过在PET原料中添加珠光色母实现的，不需要后续的喷涂工艺，能够降低生产过程中的环保处理成本，同时表面的光泽度能够达到85度以上，在货架灯光下的视觉质感优于普通的半透明塑料瓶。考虑到使用后的回收需求，瓶身所有部件均采用同一种PET材质，瓶盖内的密封垫片也采用PET材质，不需要拆分就能直接投入塑料回收流程，符合包装材料的回收要求。在倾倒油品的工况下，瓶肩位置的倾斜角度做了120度的钝角处理，倾倒时油品能够沿着瓶口顺畅流出，不会出现断流、沿瓶身外壁流淌的情况，瓶口的端面做了0.5mm的内倒角，能够在倾倒结束后让残留的油品回流到瓶内，避免滴漏到地面或者设备表面造成污染。
