20米规格变径螺旋输送绞龙结构设计

　　在散料输送的工程场景里，长距离螺旋构件的设计一直是粉体、颗粒料输送线搭建里的核心环节，这次完成的20米长度螺旋结构，主要适配大跨度水平输送的工况，常见于粮食仓储中转、建材粉料车间输送、矿山细碎物料转运这类场景，区别于短段拼接的普通绞龙，这个结构在设计时优先考虑了长轴段的挠度控制，避免长距离运转时叶片刮蹭壳体的问题。

　　从实际用途来看，这类长螺旋不需要多段中间吊轴承的冗余设计，通过螺旋叶片本身的锥度变径调整，在进料端采用更大的螺距与叶片直径，快速承接落料口的物料堆积，避免进料段堵料，沿着输送方向逐步收窄叶片直径、调整螺距，让物料在输送过程中逐步建立稳定的料流，到出料端时保持均匀的出料速度，匹配后续计量、包装设备的进料节奏，不会出现忽快忽慢的料流波动。

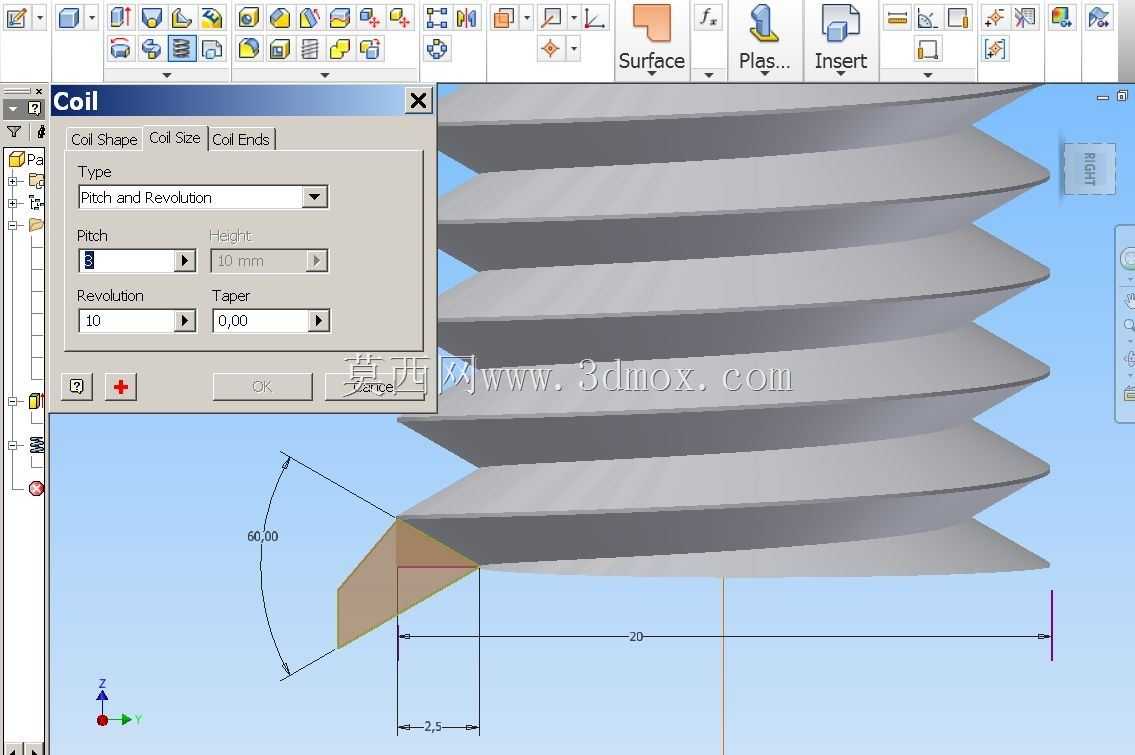

　　设计思路上没有采用常规等直径等螺距的螺旋生成逻辑，而是先确定整体20米的输送长度边界，进料端的安装法兰尺寸匹配常见的400mm直径溜槽接口，出料端对接200mm直径的下料溜管，沿着轴线方向做螺旋轮廓的渐变控制。建模时先绘制螺旋的轨迹基线，以轴线为中心，在进料端截面绘制齿形轮廓，齿形的角度设置为50度，这个角度是经过散料安息角验证的，对于粮食、水泥、矿粉这类常见散料，既不会因为角度过陡导致物料回滑，也不会因为角度过平造成叶片与物料的摩擦阻力过大。螺旋的节距从进料端的300mm逐步过渡到出料端的200mm，配合叶片直径从380mm收窄到180mm的变化，让物料在输送过程中逐步被压实，减少输送过程中的扬尘，同时降低长轴的扭矩负载。

　　外形尺寸与安装边界方面，整个螺旋构件的总长度控制在20米整，两端的轴头预留了150mm的轴承安装位，轴头直径匹配常用的UCP210带座轴承安装尺寸，不需要额外定制轴承座，方便现场安装替换。螺旋叶片的厚度根据输送物料的磨琢性做了对应设计，边缘做了5mm的圆角处理，减少物料冲刷造成的叶片边缘磨损，延长整体使用寿命。安装时整个螺旋的轴线水平度公差控制在每米1mm以内，因为长跨度结构如果水平度偏差过大，运转时会产生周期性的径向跳动，不仅会增大驱动电机的负载，还会造成轴承的异常磨损。

　　结构细节上，螺旋的叶片与中心轴的连接采用连续满焊的方式，避免断续焊造成的物料卡滞缝隙，对于磨琢性强的物料，还可以在叶片边缘堆焊耐磨层，这个模型在设计时预留了耐磨层的厚度余量，不需要修改整体轮廓就可以直接追加耐磨处理。在驱动端的轴头位置，设计了标准的键槽结构，匹配摆线针轮减速机的输出轴连接，不需要额外做连接套的适配，减少现场安装的加工工作量。另外考虑到长距离输送的热胀冷缩问题，在尾端的轴承座安装位预留了20mm的轴向窜动间隙，避免夏季温度升高时轴段伸长顶坏轴承或者减速机。

　　实际工程应用里，这类长螺旋结构相比多段拼接的绞龙，减少了中间吊轴承的物料堵塞点，很多输送场景里吊轴承位置是最容易卡料、缠挂杂物的位置，去掉中间吊轴承之后，整个输送通道是连续光滑的螺旋面，对于含有少量纤维杂质的物料，比如秸秆混料、带纤维的化工粉料，也能顺畅输送，不会出现缠绕堵转的问题。建模过程中通过螺旋特征的参数化控制，可以快速调整螺距、锥度、叶片角度这些参数，适配不同物料的输送特性，比如输送流动性好的颗粒料时，可以适当增大螺距提升输送效率，输送流动性差的粉料时，减小螺距、增大叶片角度，避免物料回滑。整个结构的重量控制也做了优化，中心轴采用无缝钢管制作，相比实心轴减重60%以上，降低了自身重量带来的挠度变形，同时也降低了驱动功率的配置要求，20米长度的螺旋只需要7.5kw的驱动电机就可以稳定运转，比同规格实心轴结构的功率配置降低了一个档位。
