镂空编织环形曲面造型结构设计

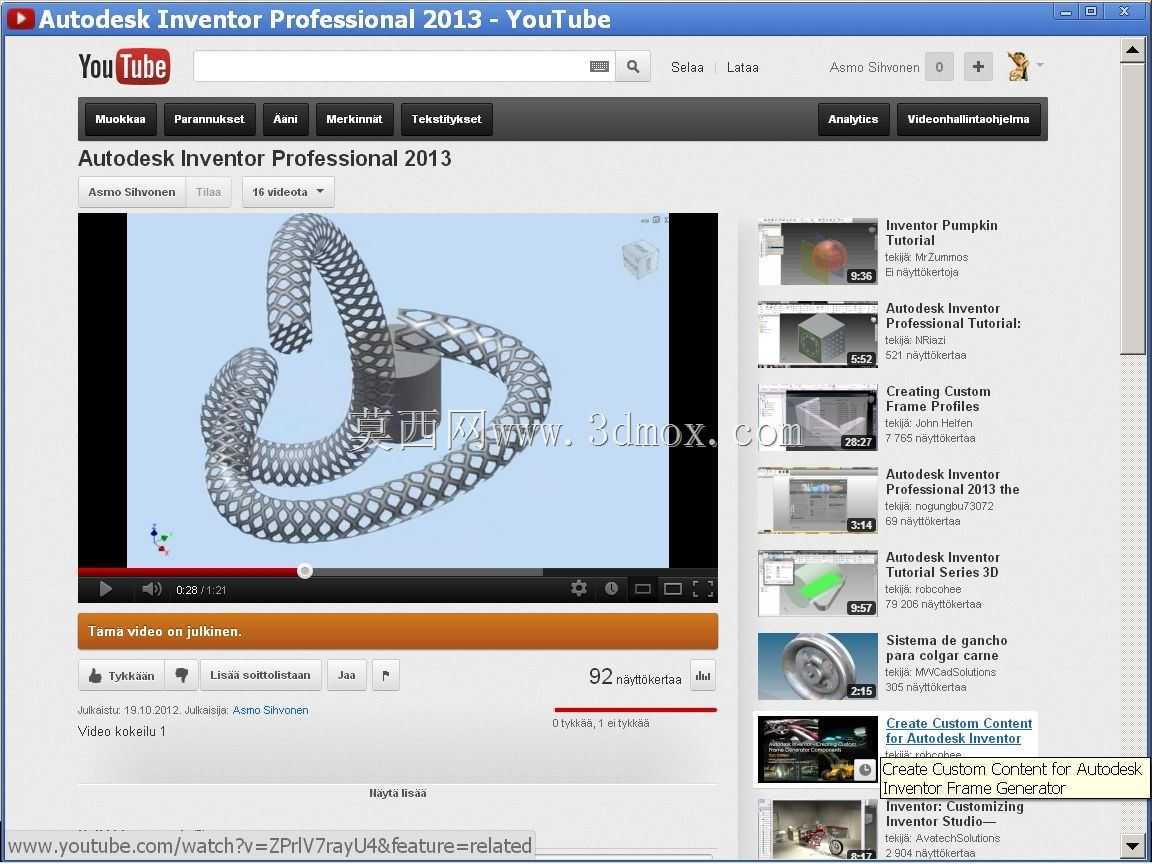

　　该镂空编织环形曲面结构，在工业设计领域可覆盖多类应用场景，既可以作为工业产品外观装饰构件嵌入消费电子、文创周边的外观设计体系，也可作为流体管路内部的扰流单元，在换热设备、流体输送系统中打乱介质层流状态，提升换热效率与介质混合均匀度，部分轻量化设备的支撑骨架也可采用该类结构，在保证结构刚度的前提下大幅降低整体自重。从实际用途来看，该结构区别于传统实心环形构件，连续贯通的镂空孔隙可有效降低风阻与流体阻力，在户外景观装置、高速运动设备的外露部件中，可减少气流冲击带来的振动与噪音，同时编织形态的连续曲面不存在应力集中的尖锐棱角，长期受交变载荷作用时不易出现疲劳裂纹，结构可靠性优于拼接式镂空构件。设计过程中首先确定环形主体的中心轨迹线，

　　基于中心轨迹线扫掠出基础环形实体，再通过参数化阵列的方式排布连续编织单元，每个编织单元的截面尺寸沿环形轨迹做渐变处理，避免单元尺寸突变带来的结构薄弱点，镂空孔隙的大小根据应用场景做适配调整，作为扰流结构使用时孔隙率控制在40%-60%区间，既保证介质流通效率，又能形成足够的紊流效果；作为外观装饰构件时可适当缩小孔隙尺寸，提升表面视觉细腻度。外形尺寸方面，该结构的整体外轮廓直径可根据安装空间做参数化调整，基础版本的截面直径为整体环径的1/8，安装边界需预留出环形结构径向10%的装配间隙，避免与周边构件发生运动干涉，结构的壁厚根据承载需求设置，常规承载场景下壁厚取单元截面宽度的1/6即可满足刚度要求，若用于重载支撑场景，

　　可在编织单元内部增设连续加强筋，加强筋沿编织轨迹走向布置，不破坏整体镂空外观的同时提升结构抗变形能力。建模过程中需注意曲面连续性控制，相邻编织单元的衔接处需达到G2连续，避免出现曲面折痕，后续3D打印或机加工过程中可减少应力集中点，同时降低表面后处理的工作量，针对不同加工工艺，模型的导出参数也需做对应调整，采用增材制造时需预留0.2-0.5mm的加工余量，采用数控铣削加工时需将镂空单元的最小内角控制在刀具直径的1.2倍以上，避免出现加工死角。该结构的连接端采用一体化设计的安装法兰，法兰与环形编织主体为连续过渡结构，不存在装配接缝，安装时通过法兰上的均布螺栓孔完成固定，安装面的平面度公差控制在0.1mm以内，保证装配后整体结构的同轴度，避免运行过程中出现偏载。
