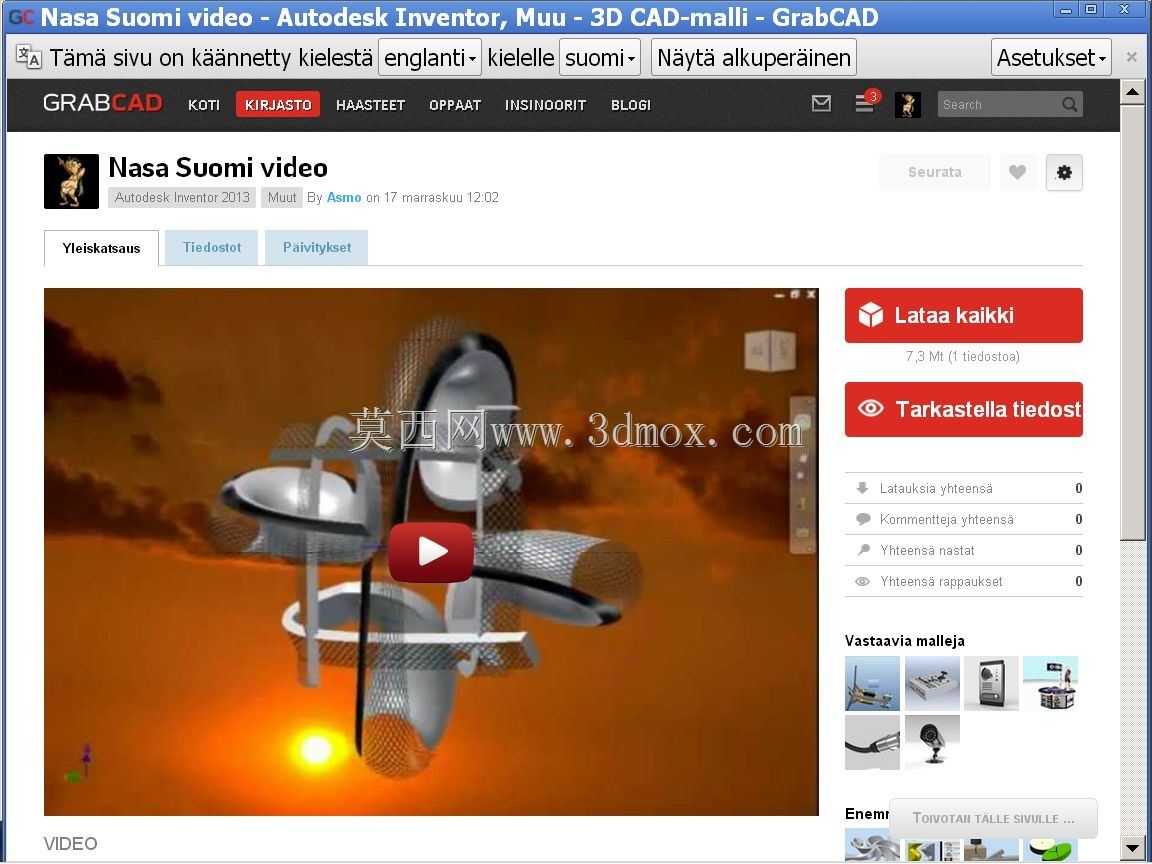

NASA Suomi卫星观测设备结构展示

　　本次呈现的航天观测类机械结构，核心服务于近地空间大气与地表观测场景，作为星载观测载荷的配套支撑结构，需要同时适配空间环境下的温度交变、微振动冲击以及长期在轨运行的结构稳定性要求。从结构设计逻辑来看，整体采用多曲面异形支撑框架搭配外露探测模组的布局，框架部分选用轻量化高强度的复合构型，在保证整体结构刚度的前提下尽可能降低自重，适配卫星发射阶段的载荷上限要求。外露的探测组件通过独立的安装支座与主框架连接，每个支座都设计有微调安装位，可在地面总装阶段完成探测角度的精准校准，校准完成后通过定位销与紧固螺钉完成锁止，避免发射阶段的振动导致组件偏移。结构的安装边界充分考虑了星载平台的安装接口，主框架底部设置有统一的连接法兰，

　　法兰上的安装孔位按照航天通用接口标准排布，可直接与卫星平台的载荷安装面对接，法兰与主框架之间设置有薄型阻尼缓冲层，可过滤卫星平台自身运行产生的微振动，避免振动传递到探测组件影响观测精度。从功能特性来看，该结构集成了多组不同朝向的探测单元，可同时完成多个角度的观测数据采集，框架上预留的走线槽可将所有探测单元的线缆规整收纳，避免线缆外露在空间环境中受到宇宙射线辐照老化，同时也能减少线缆对探测视场的遮挡。结构的外形尺寸经过严格核算，整体包络在星载载荷允许的安装空间范围内，最外侧的探测组件边缘与卫星平台其他设备的安全距离满足航天设计规范，不会在卫星姿态调整过程中与其他部件发生干涉。在细节设计上，所有外露的结构棱边都做了圆角钝化处理，

　　避免地面总装过程中划伤操作人员或者损坏线缆外层，结构表面的处理工艺适配空间环境要求，可耐受高低温交变以及真空环境下的材料放气要求，不会因为材料释放的微量物质污染探测镜头。该结构的设计思路充分结合了航天载荷的实际使用需求，没有冗余的结构设计，每一处支撑结构都经过拓扑优化，在保证强度的前提下去除了不必要的材料，整体重量控制在载荷要求的范围内。对于地面的结构设计从业者来说，这类航天类精密结构的设计逻辑有很强的参考价值，尤其是在轻量化设计、多组件安装精度控制、振动缓冲设计等方面的处理方式，可平移应用到各类对重量、精度有较高要求的精密设备设计中。在实际建模过程中，需要重点关注各个曲面支撑件的衔接位置处理，这些位置是应力集中的高发区域，

　　建模时需要保证曲面过渡的顺滑性，避免出现锐角或者壁厚突变的情况，否则在发射阶段的过载环境下容易出现结构损坏。探测组件的安装支座需要保证安装面的平面度要求，建模时要标注清楚对应的形位公差，给后续的加工与总装提供明确的精度依据。走线槽的设计要充分考虑线缆的弯曲半径，避免线缆在槽内出现过度弯折导致信号传输故障，槽体的盖板采用快拆式设计，方便地面测试阶段的线缆检修与更换。整体结构的装配逻辑采用分层组装的方式，先完成主框架的拼接与精度校准，再依次安装各个探测支座与探测组件，最后完成线缆布设与盖板安装，每一步装配都有对应的定位基准，可保证总装完成后的整体精度满足设计要求。
