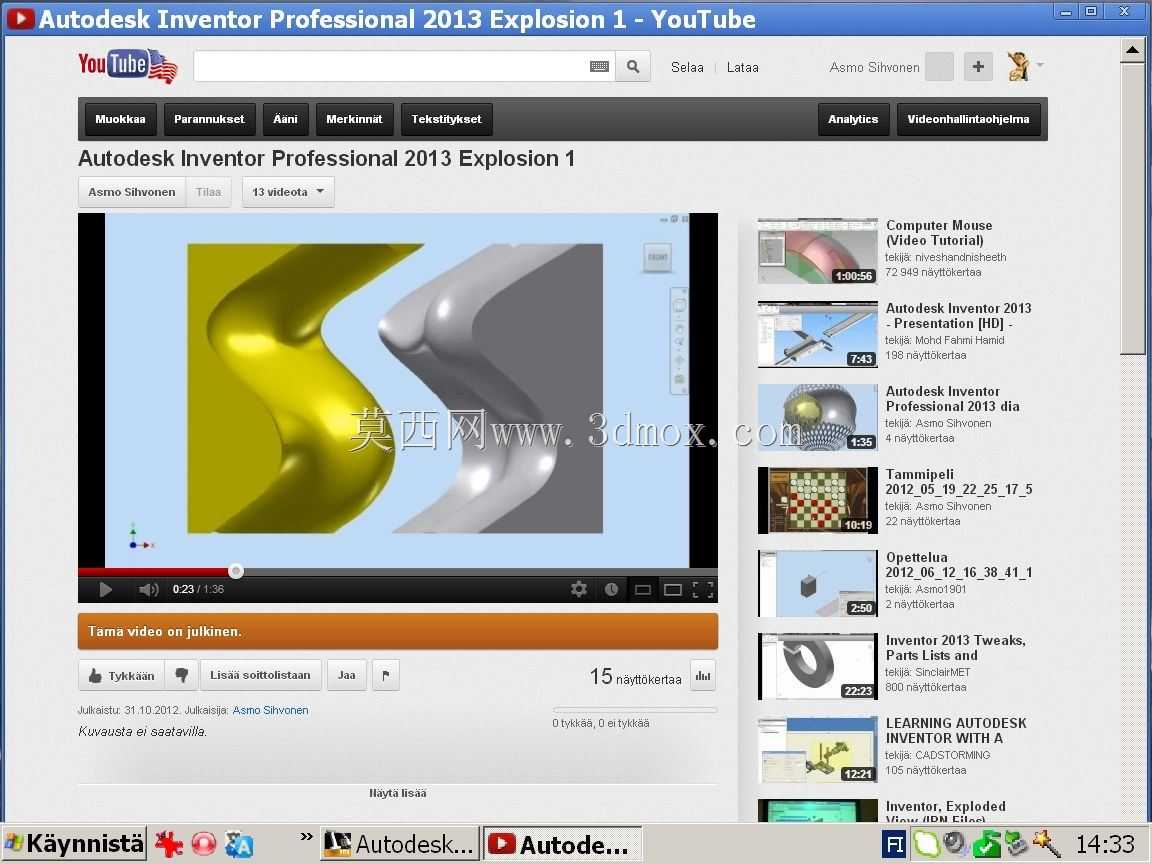

Autodesk Inventor软件爆炸视图操作演示素材

　　在机械结构设计与装配验证环节，爆炸视图是直观呈现零部件装配层级、配合关系的核心表达形式，这类演示内容可直接用于装配工艺指导、产品结构培训、设计方案评审等多个工程场景，帮助一线装配人员、设计评审人员快速理清产品的零件组成与装配逻辑，减少装配过程中的错装、漏装问题，也能在设计阶段快速排查装配干涉、装配路径不合理等潜在问题。

　　从实际工程应用来看，爆炸视图的核心作用是将原本处于装配约束状态下的各个零部件，沿着实际装配的方向偏移合理的距离，既保留各零件之间的装配位置对应关系，又能清晰展示每个独立零件的外形结构、配合面特征，相比传统的二维装配图纸，三维爆炸视图可以自由旋转视角，从任意角度观察零件之间的连接关系，对于复杂装配体的认知效率提升十分明显，尤其是在新员工装配培训、客户方案展示场景中，不需要具备专业的图纸识图能力，就能快速理解产品的结构组成。

　　这类爆炸视图的设计思路，首先需要梳理清楚装配体的完整装配层级，从基础的固定基准件开始，按照实际装配的先后顺序，逐层确定每个零件的爆炸偏移方向，偏移距离需要根据零件的尺寸大小合理设置，既要保证相邻零件之间不会出现视觉重叠，又不能偏移距离过大导致整体视图松散，丢失装配关系的关联性；对于存在螺纹连接、卡扣连接、销钉定位等不同配合形式的部位，需要针对性调整偏移路径，比如螺纹连接的零件要沿着螺纹轴线方向偏移，卡扣配合的零件要沿着卡扣脱开的方向偏移，保证爆炸后的状态和实际拆卸路径完全一致，避免出现演示方向和实际操作不符的问题。

　　在制作这类爆炸演示内容时，需要提前明确装配体的安装边界与整体尺寸基准，所有零件的爆炸偏移都要以装配基准坐标系为参考，避免出现偏移方向混乱、零件错位的问题；对于外形结构复杂的曲面类零件，爆炸过程中要注意视角的选择，保证零件的核心配合特征能够完整展示，不要被其他零件遮挡，同时要控制整体爆炸视图的占用空间，保证在常规显示比例下能够完整呈现整个装配体的爆炸状态，不需要频繁缩放平移视角就能看清整体结构。

　　从实际使用场景出发，这类爆炸演示内容可以嵌入到装配作业指导书、产品说明书、设计评审材料中，替代传统的静态爆炸图，通过动态的演示过程完整展示从装配完成状态到各个零件完全分离的全过程，观看者可以清晰看到每个零件的安装位置、配合方向，甚至可以配合剖切、透明度调整等操作，展示内部被遮挡的零件结构，对于复杂的传动组件、液压阀组、精密工装夹具这类装配精度要求高、零件数量多的产品，动态爆炸演示的指导价值远高于静态图纸，能够大幅降低装配人员的理解成本，减少装配过程中的反复试错，提升整体装配效率。

　　在结构设计阶段，制作爆炸视图的过程也是对装配工艺性的一次验证，当发现某个零件的爆炸偏移路径上存在其他零件遮挡，说明实际装配过程中这个零件存在装配干涉，需要调整零件结构或者优化装配顺序，提前规避生产装配环节可能出现的问题，不需要等到实物试装配阶段才发现设计缺陷，能够有效缩短产品的研发周期，降低设计变更带来的成本损耗。
