三孔异形连接摇臂结构件

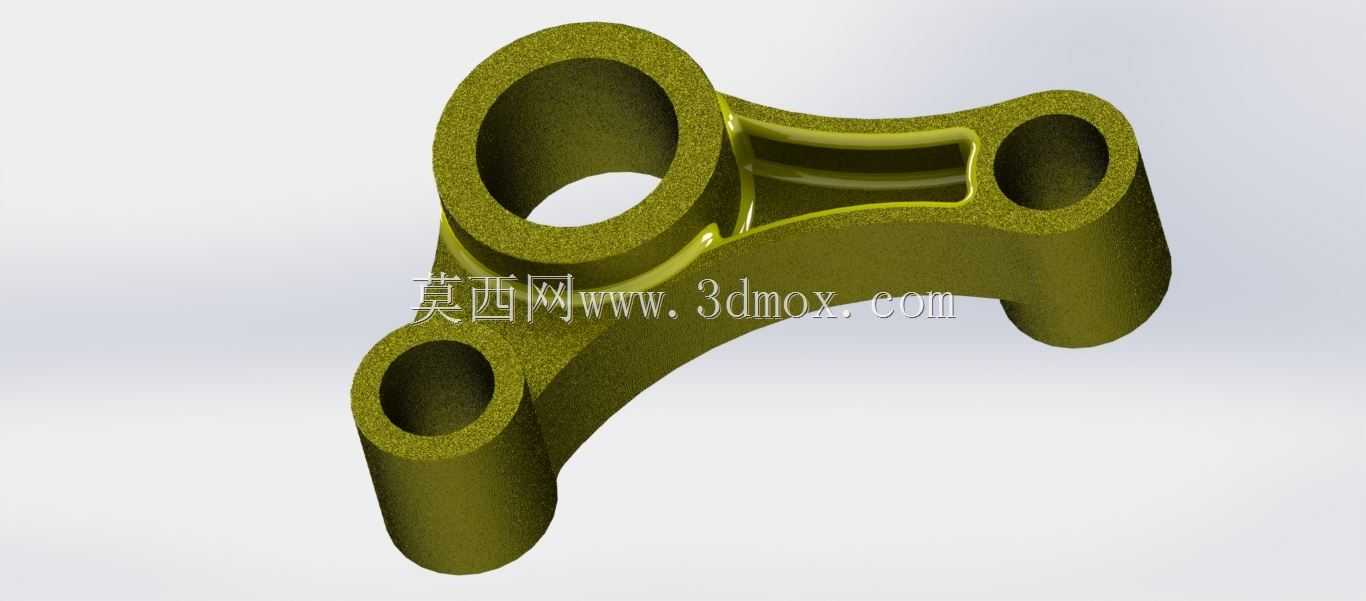

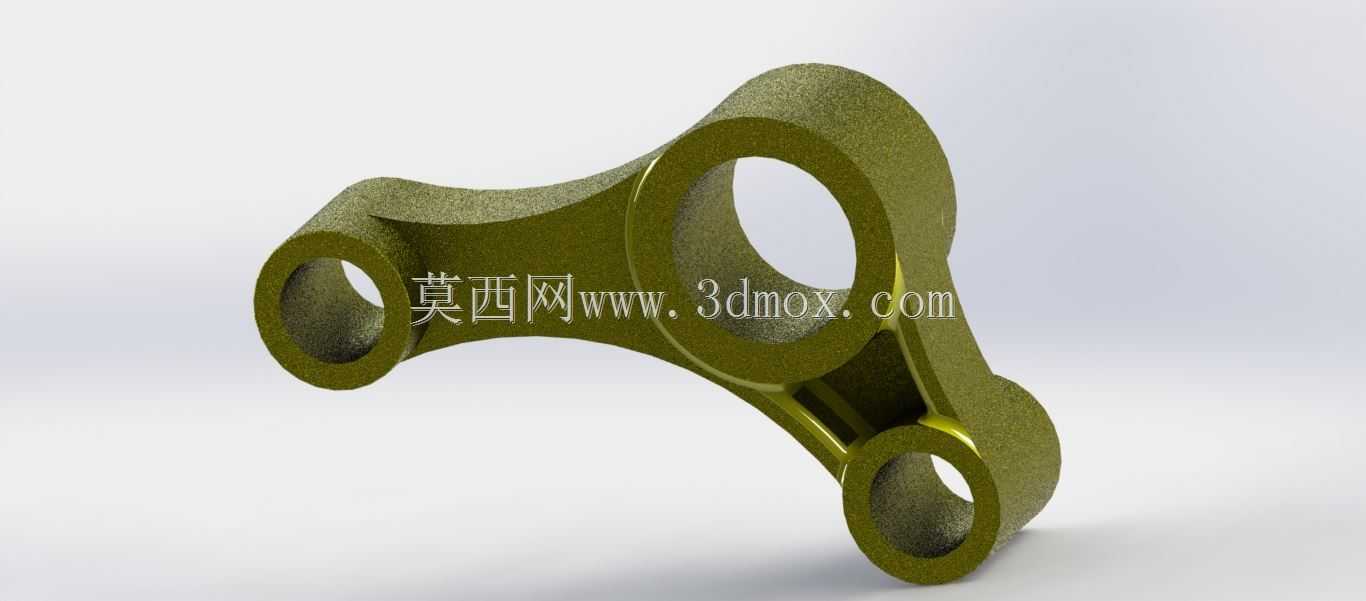

　　该三孔异形连接构件属于传动链路中的铰接传力部件，主要应用在需要实现多点位铰接、变角度动力传递的机械结构中，常见于小型内燃机配气机构、轻工机械往复传动单元、专用设备的联动锁止机构等场景，承担着将主动端的摆动或直线位移，按照预设的传动比传递到从动端，同时抵消传动过程中产生的侧向弯矩，保证整套机构运行的同轴度与稳定性。从结构设计逻辑来看，三个铰接孔的中心距经过严格的运动学仿真校核，孔位分布并非对称布局，而是根据实际传动轨迹的摆角范围确定，大孔径端作为主铰接支点，承担整个构件的主要旋转载荷，因此孔周做了加厚凸台设计，凸台边缘采用大圆角过渡，避免应力集中导致的交变载荷下疲劳开裂；两个小孔径端分别连接动力输入与输出端的铰接销，

　　其中靠近构件外缘的小孔与主孔之间的臂身采用变截面设计，在保证结构刚度满足最大传力要求的前提下，尽可能去除非受力区域的材料，降低构件自身的转动惯量，减少高速往复摆动过程中的惯性冲击。构件的臂身曲面采用平滑过渡的流线型设计，并非简单的直臂连接，一方面是为了避让周边相邻运动部件的运动包络，避免运行过程中出现结构干涉，另一方面这种曲面构型能够让应力在臂身内均匀传递，不会出现直角拐角处的应力突变问题。从安装边界来看，主铰接孔的内径适配常规标准圆柱销，孔的内壁预留了衬套安装余量，实际装配时可根据耐磨需求选配铜基衬套或者含油轴承，降低铰接部位的磨损速率，延长构件的维护周期；两个副孔的内径尺寸根据连接端的载荷等级匹配，孔端面均做了锪平处理，

　　保证连接销轴安装时的端面贴合度，避免销轴倾斜导致的偏磨问题。在实际工况适配性上，该构件的整体厚度根据传力扭矩大小做了优化，既不会因为厚度过大增加不必要的结构重量，也不会因为厚度不足导致受力后出现臂身翘曲变形，三个孔的端面平行度公差控制在合理范围内，保证安装后铰接销轴不会出现别卡现象，传动过程中的阻力损耗控制在较低水平。设计过程中重点考虑了交变载荷下的疲劳寿命，所有棱边均做了倒钝处理，去除机加工产生的毛刺与微裂纹源，构件表面可根据使用场景做氧化、喷塑或者淬火处理，适配不同腐蚀等级、载荷等级的工作环境。在装配调试环节，该构件无需额外的定制工装，采用标准销轴即可完成安装，三个孔位的位置度公差经过严格管控，

　　安装后无需做过多调整即可保证传动轨迹与设计值一致，能够有效降低现场装配的调试难度，减少设备组装的工时消耗。对于传动精度要求较高的应用场景，可在孔位内加装滚针轴承，进一步降低铰接部位的传动间隙，提升整套机构的运动重复定位精度，适配高速往复运动的工况需求。
