索尼VAIO笔记本内置电池结构设计

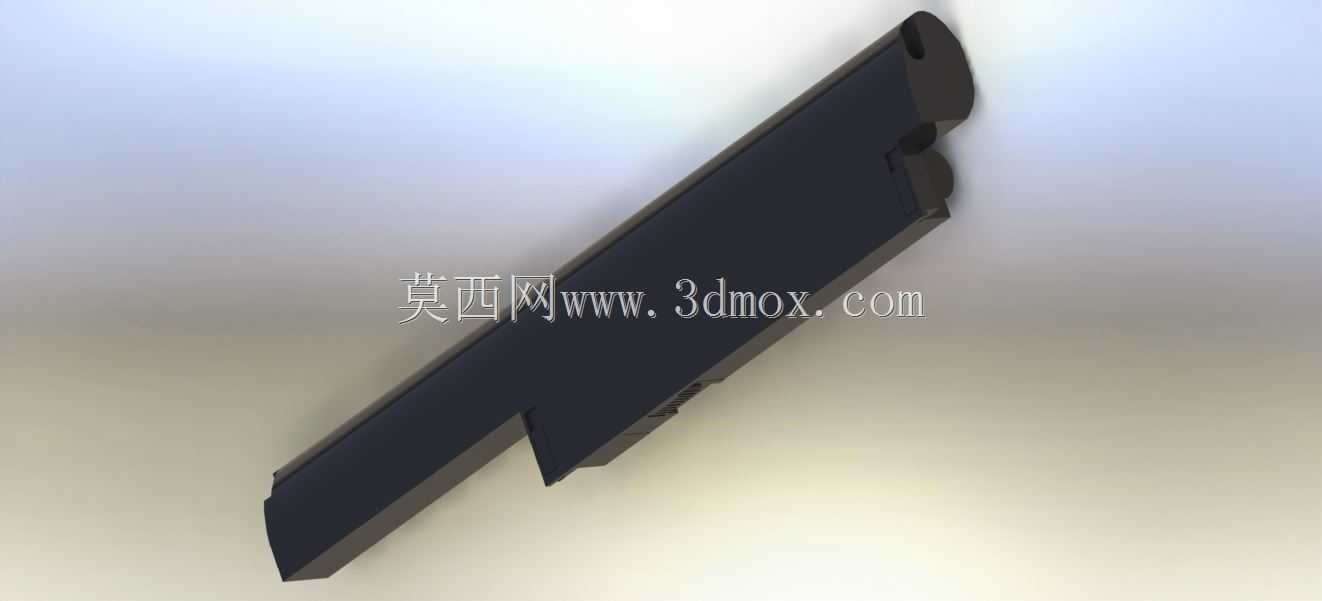

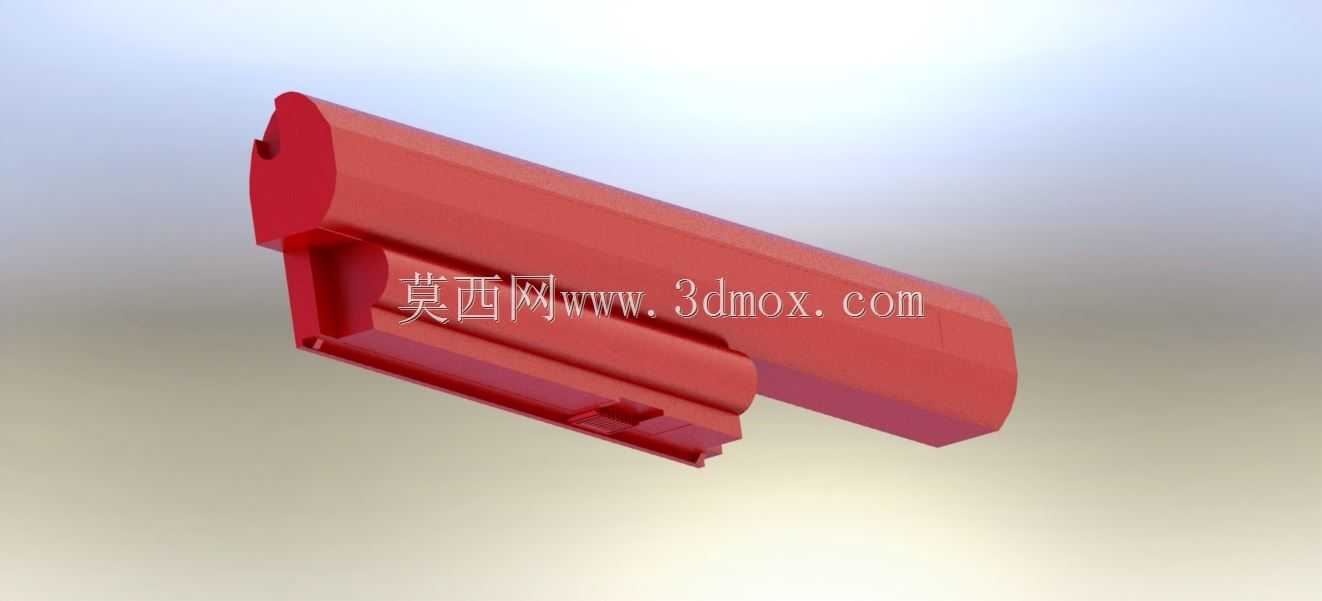

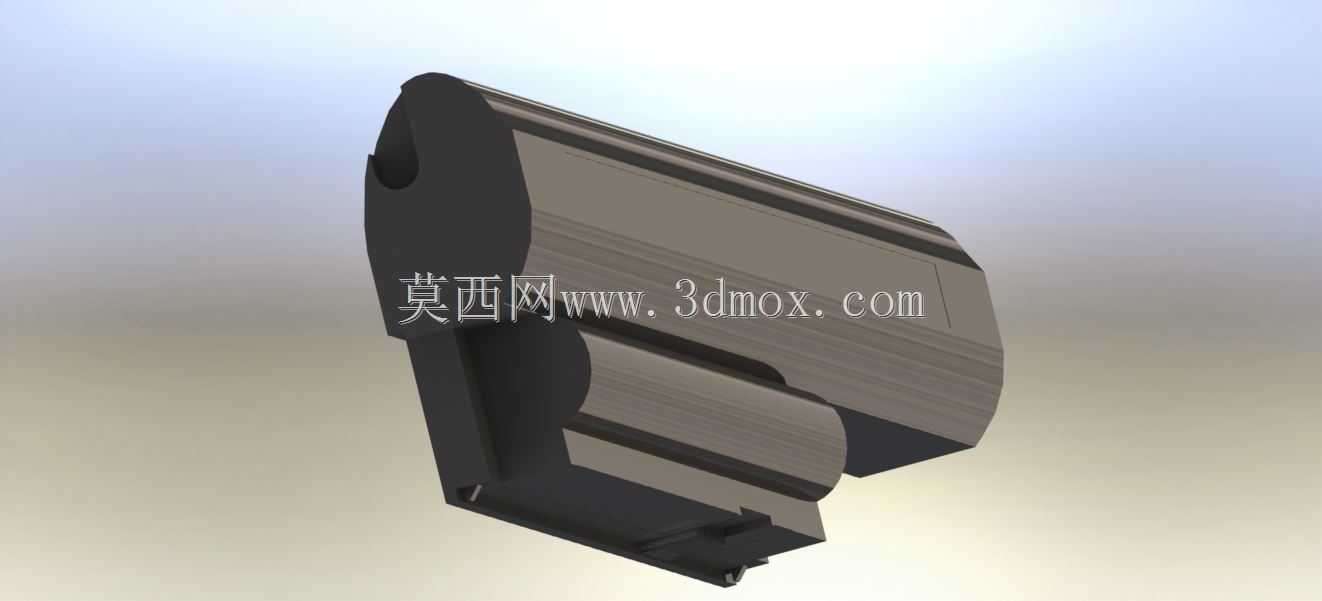

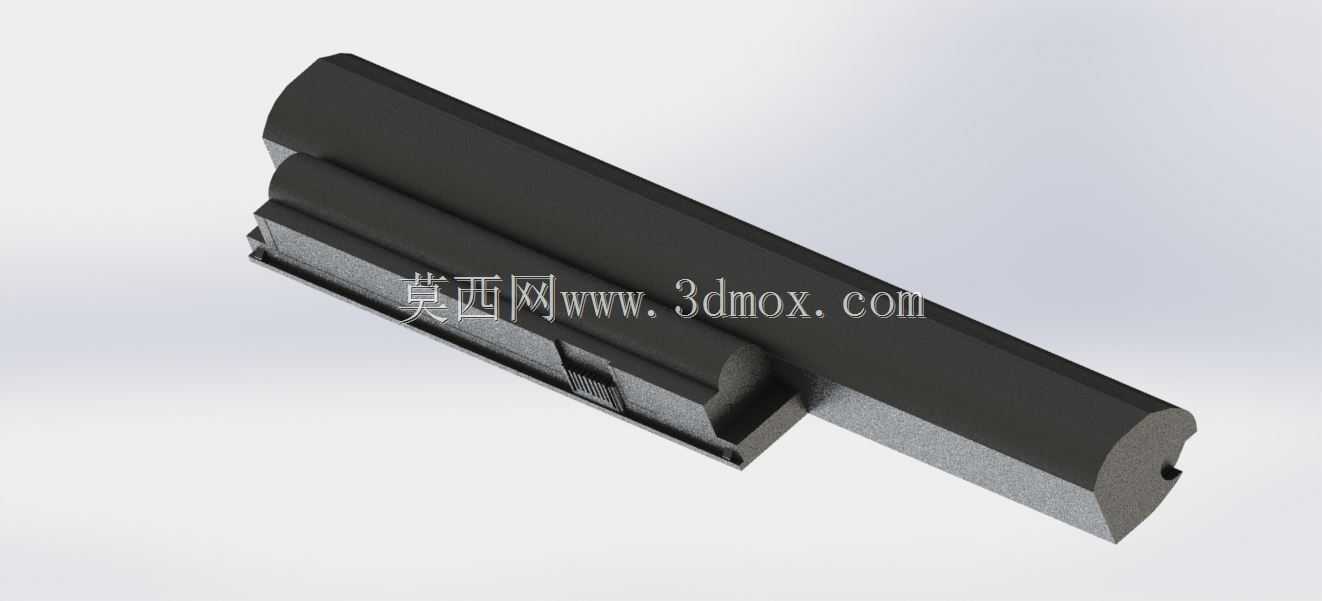

　　这款内置电池的结构设计完全围绕索尼VAIO系列笔记本的内部安装空间展开，在做结构匹配的时候，首先要考虑的就是笔记本C壳与D壳之间的预留腔体边界，电池的外轮廓做了多段异形切角处理，不是规则的长方体结构，其中一侧的圆弧凸起是为了避让笔记本转轴处的屏线走线槽，下方的阶梯状凹陷则是刚好贴合主板边缘的电容与接口凸起位置，安装时不需要额外做泡棉填充就能实现零旷量贴合，避免日常携带晃动时电池与周边元器件产生碰撞磨损。

　　从实际应用场景来看，这类消费电子内置电池需要兼顾续航容量与结构强度，外壳采用的是高强度阻燃PC+ABS混合材质，壁厚控制在1.2mm，既能够承受电芯充放电过程中轻微的膨胀形变，也不会因为外壳过厚挤占内部电芯的排布空间。电池的输出端接口位置做了内凹式的导向设计，安装时对准主板上的插座轻轻推入就能实现盲插，不需要额外对准针脚，接口周边做了0.8mm高的围边，能够避免组装过程中焊锡渣或者金属碎屑掉落到针脚之间引发短路风险。

　　在设计思路上，这款电池没有采用通用公模的方形结构，而是完全跟随笔记本内部的剩余空间做填充式设计，把主板、散热模组、硬盘位之外的零散空间全部利用起来，在有限的体积内尽可能提升电芯的排布容量。电池的侧边预留了两个0.5mm深的定位卡槽，对应笔记本D壳上的塑料卡扣，组装时先将电池卡入卡槽定位，再拧上两颗固定螺丝就能完成安装，拆卸的时候只需要拧下螺丝轻轻撬动卡扣就能取出，不需要拆解其他周边组件，售后维护的便利性很高。

　　考虑到消费类电子产品的跌落测试要求，电池的四个边角都做了R2.5的圆角过渡，避免直角结构在跌落冲击时产生应力集中导致外壳开裂，电池表面的筋条设计也不是均匀排布的，在靠近电芯极耳的位置筋条密度更高，能够更好地固定电芯位置，防止冲击时极耳移位扯断内部连接片。电池与笔记本外壳接触的面还预留了0.3mm的背胶粘贴位，组装时贴上双面胶能够进一步固定电池，避免长期使用后电池移位挤压到散热风扇的进风口。

　　从安装边界来看，这款电池的最大外形尺寸完全适配对应型号VAIO笔记本的内部腔体，最厚处的尺寸控制在12.8mm，不会顶到键盘背面的金属支撑片，长度方向的公差控制在±0.1mm，不会出现安装后顶到侧边USB接口固定座的问题。电池的保护电路部分设置在靠近输出接口的一侧，电路板外围做了绝缘麦拉片包裹，与电芯之间保留了0.5mm的散热间隙，长时间高负载放电时热量能够顺着间隙传递到笔记本的D壳散热，不会出现局部热量堆积影响电芯寿命的问题。

　　在实际使用过程中，这款电池的结构设计还考虑到了长期循环使用的形变问题，外壳与电芯之间预留了均匀的膨胀间隙，当电芯经过数百次充放电出现轻微膨胀时，外壳有足够的余量容纳形变，不会出现挤压主板或者顶起键盘的情况。电池的固定螺丝孔位做了铜嵌件设计，反复拆装也不会出现塑料孔柱滑牙的问题，相比直接在塑料壳上攻丝的设计，耐用性提升很多。
