带赛车主题印花的弯柄马克杯结构设计

　　日常接触的带柄马克杯看似结构简单，实际在三维建模阶段需要兼顾握持手感、放置稳定性、釉面印刷贴合度多个工程维度，这款带赛车主题印花的弯柄马克杯，在结构设计阶段首先锚定了日常办公、居家饮水的核心使用场景，同时考虑到杯身曲面印刷的工艺适配性，没有采用常规直筒杯身的简单回转结构。杯身整体做了微锥度设计，下窄上宽的锥度控制在3度以内，既保证叠放运输时的嵌套便利性，又不会因为锥度过大导致盛水时重心偏高，放置时的倾覆风险被控制在合理区间，杯底做了内凹的圈足结构，圈足高度控制在2mm，接触桌面的环形端面做了0.5mm的圆角过渡，避免硬质釉面刮擦桌面，同时圈足的内凹空间可以容纳少量冷凝水，避免夏季盛冰饮时冷凝水顺着杯壁流到桌面。

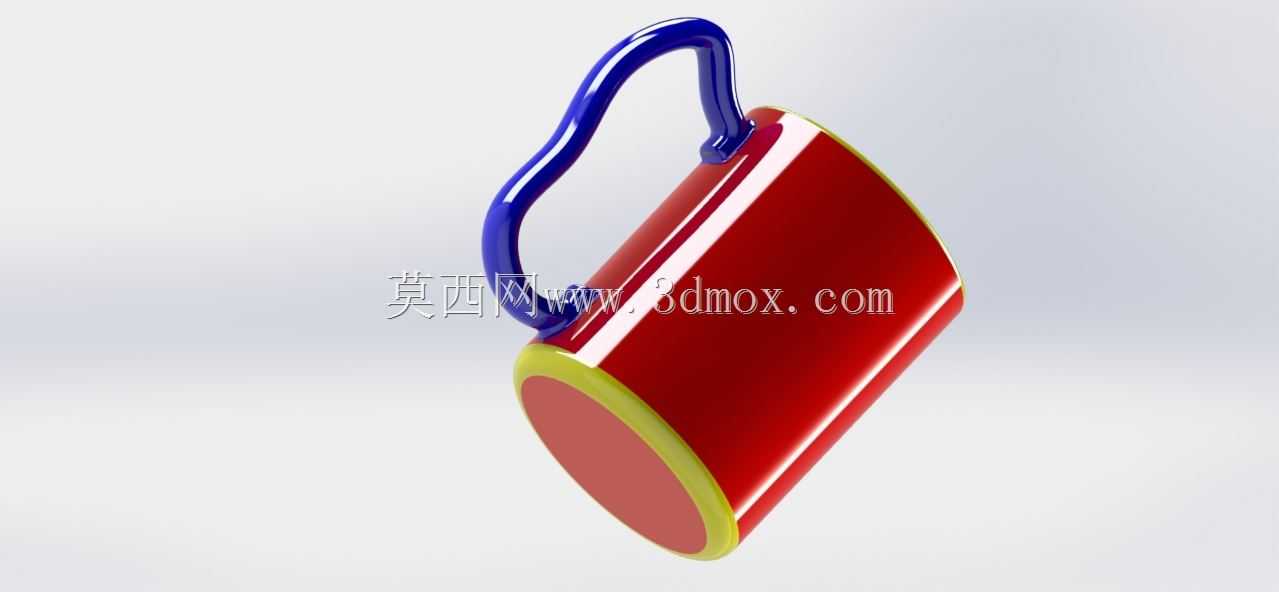

　　杯柄的设计是整个结构的重点，没有采用常规的C型直柄，而是做了符合人体工学的S型弯柄，弯柄的截面做了椭圆化处理，长轴沿握持施力方向布置，握持时的接触面积比圆形截面柄大30%左右，长时间握持不会产生明显的压痕，杯柄与杯身的连接位置做了渐变过渡的加厚处理，连接处的壁厚比杯身主体厚1.2mm，避免烧制或者日常使用时连接处出现应力断裂，建模时特意将连接位置的过渡曲面做了G2连续处理，既保证釉面附着时不会出现积釉缺陷，也避免清洁时的卫生死角。杯口位置做了外翻的卷边结构，卷边的圆弧半径控制在1.5mm，饮水时唇部接触的触感更柔和，不会出现直口杯的割唇感，同时卷边结构也提升了杯口的结构强度，日常轻微磕碰不容易出现崩口缺陷。

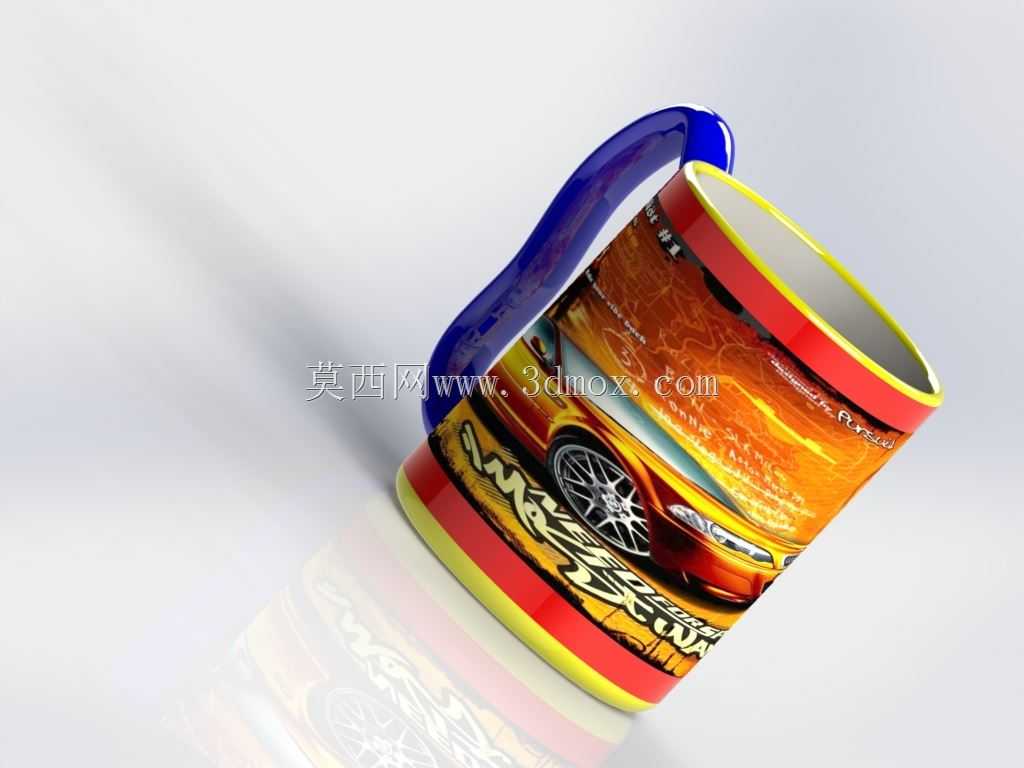

　　杯身的印花区域做了专门的曲面展开校验，因为杯身是微锥面而非圆柱面，印花图案的变形补偿在建模阶段就做了预调整，保证印刷烧结后图案的透视比例符合视觉预期，不会出现图案拉伸变形的问题，赛车上的轮毂、车身线条等细节位置，在曲面展开时特意做了局部的比例校正，避免曲面印刷后图案出现畸变。整个杯体的壁厚控制在2.5mm，均匀的壁厚可以保证陶瓷烧制时的收缩率一致，不会出现壁厚差导致的变形、开裂问题，杯内部的底面做了微弧过渡，没有直角死角，日常清洁时可以很容易冲刷到杯底的各个位置，不会残留茶渍、咖啡渍。从安装边界的角度来说，这款杯子的整体高度控制在10cm，杯身最大直径8cm，常规的车载杯架、桌面杯垫都可以适配，弯柄向外的最大突出量控制在3.5cm，

　　放置在桌面时不会因为柄部突出过多被路过的物件刮碰带倒，盛水的额定容量控制在350ml，符合日常单次饮水的容量需求，满水状态下的重心位于杯身总高度的三分之一以下，放置稳定性表现优异。建模过程中对各个连接位置的应力做了模拟校验，杯柄承受10kg的竖向拉力时，连接处的最大应力低于陶瓷材料的许用应力，日常拎持满水杯子完全不会出现结构失效，杯身做了1.2米高度自由跌落的模拟校验，圈足和杯口位置的应力集中点都做了局部加厚处理，日常失手跌落的碎裂概率比常规直筒杯低不少。
