钢管拼接式卡丁车承载车架结构

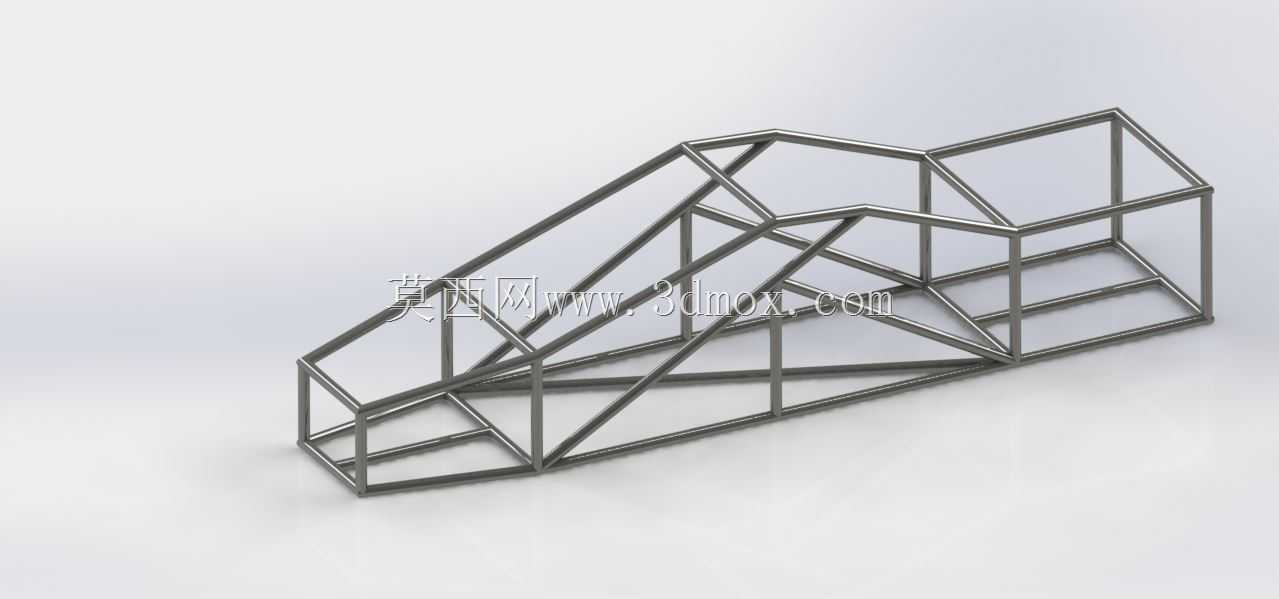

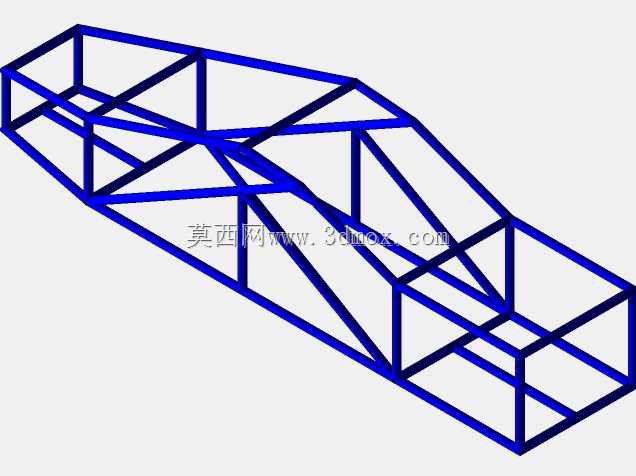

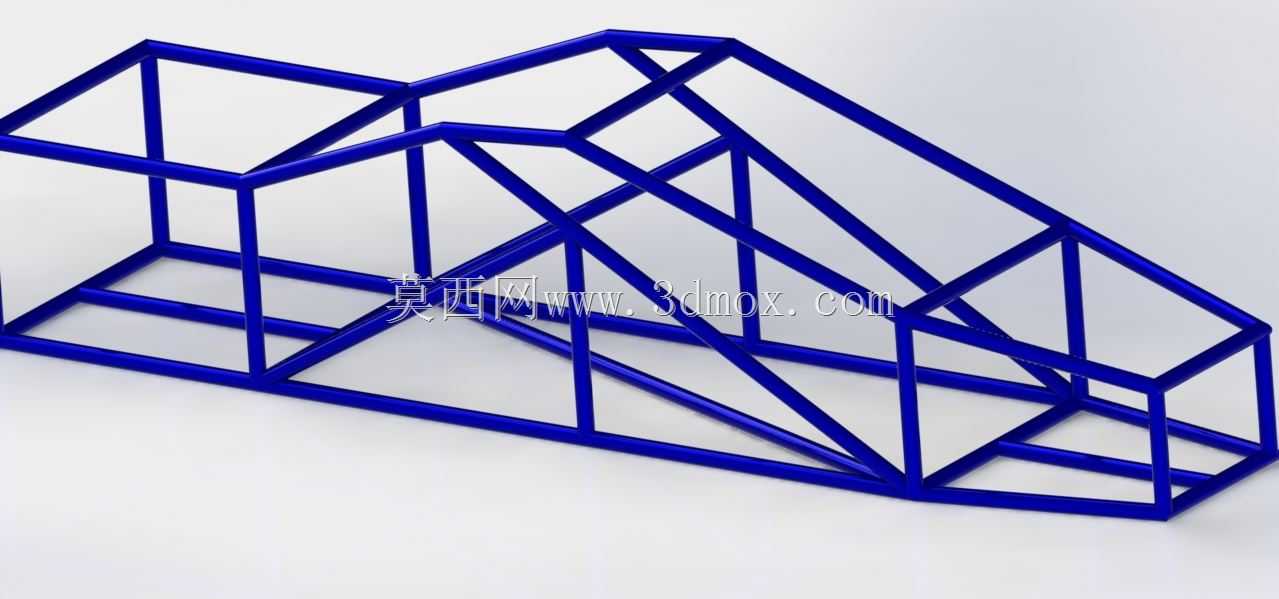

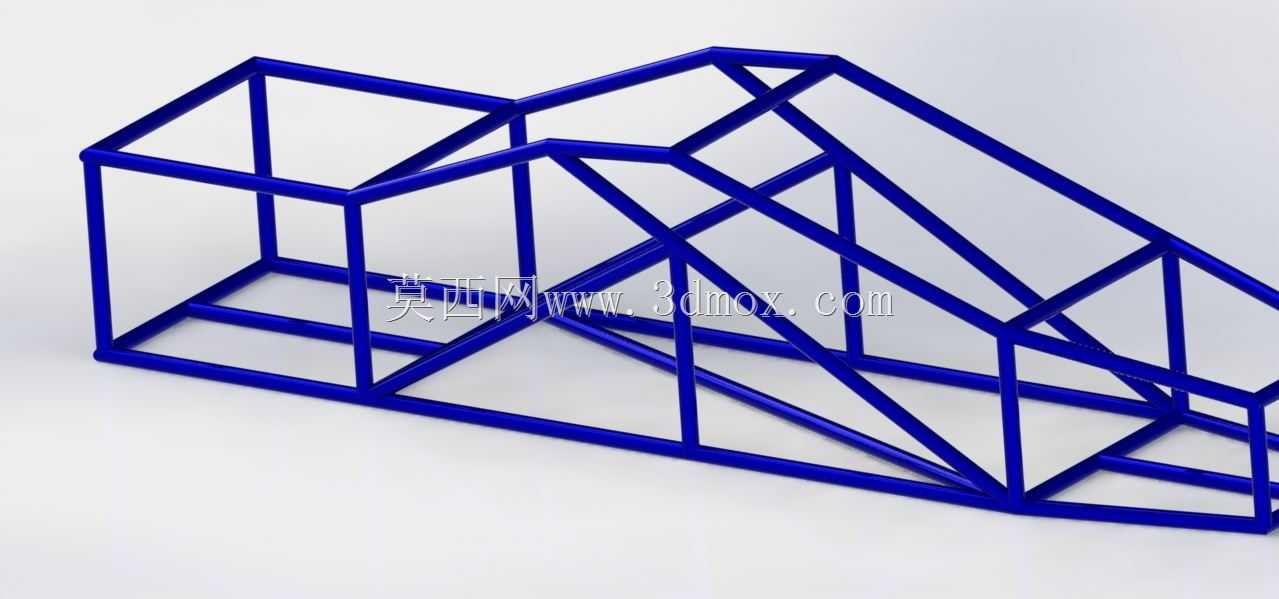

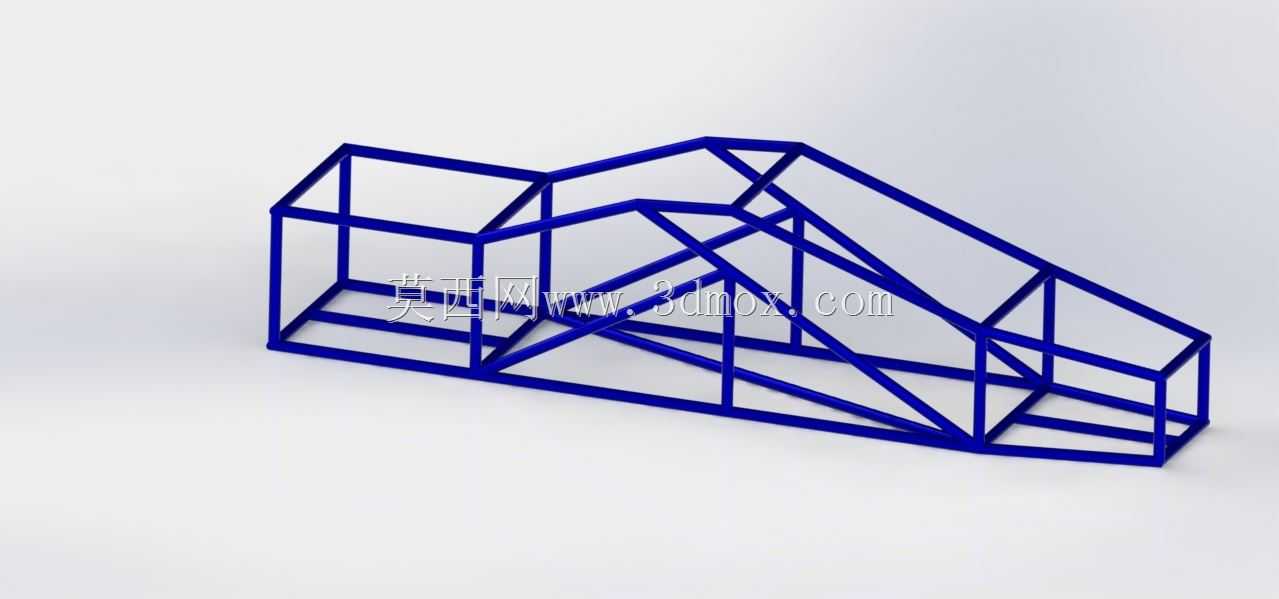

　　该桁架式车架是卡丁车整车的核心承载基体，所有动力总成、行走机构、操控部件、乘员防护结构都需要依托该框架完成安装固定，在小型场地竞速、休闲娱乐卡丁车、青少年实训教学用车等场景中广泛应用，这类钢管桁架结构相比冲压焊接式整体底盘，具备加工门槛低、结构强度冗余充足、改装调整空间大的优势，很适合小批量定制化的卡丁车生产与改装场景。从结构受力逻辑来看，整个框架采用圆形截面钢管拼接成型，管材的选型匹配不同位置的受力需求：乘员舱周边的主环、前环结构采用更大管径、更厚壁厚的管材，承受碰撞冲击、乘员载荷以及行驶过程中的扭转力矩；底部纵梁与横梁组成的平面框架，负责承接发动机、油箱、座椅的垂向载荷，同时传递车轮传来的纵向、侧向冲击力；

　　前部伸出的桁架结构用于安装转向机构、前防撞梁与前轮悬挂支座，后部延伸的桁架则预留了发动机安装位、后轴固定点以及传动系统的布置空间，斜向布置的加强撑杆完全遵循力流传递路径布置，在管材重量增加可控的前提下，大幅提升了整体框架的抗扭刚度，避免激烈驾驶过程中车架出现形变影响操控精度。设计过程中首先需要确定核心安装边界：乘员舱的内部净空需要匹配常规成年人的坐姿尺寸，预留座椅安装、安全带固定点的位置，保证驾驶时腿部操控空间、方向盘操作空间无干涉；前后轮距、轴距的尺寸基准直接在框架上预留安装点位，前后悬挂的安装支座焊接位置需要严格匹配悬挂几何参数，保证主销后倾、外倾等定位参数符合设计要求；

　　发动机安装位的尺寸需要适配常用的小型单缸汽油机或电动机的安装孔位，预留传动链轮、刹车系统的布置空间，避免后续装配出现部件干涉。整个框架的焊接节点全部采用相贯线切割处理，管材拼接处贴合紧密，减少焊接应力集中的问题，所有外露的管材端部都做了封堵处理，避免长期使用过程中管材内部进水锈蚀，影响结构强度。从实际使用的角度出发，这类桁架车架的维修便利性也优于一体式冲压底盘，若出现局部碰撞变形，仅需要切割更换对应位置的管材即可完成修复，不需要整体更换底盘，大幅降低了场地运营类卡丁车的维护成本；同时框架上预留了大量的冗余安装孔位，可以根据使用需求加装防撞包围、号码牌、灯光组件等附属部件，适配娱乐、竞速、实训等不同的使用场景。在结构验证环节，

　　这类框架需要重点校核几个核心工况：高速过弯时的侧向载荷下的形变、正面碰撞时的冲击能量吸收、极限颠簸路面下的抗扭性能，斜撑的布置位置直接决定了这些工况下的结构表现，该结构的斜撑完全避开了乘员舱的生存空间，在发生碰撞时可以通过前部、后部的桁架结构溃缩吸能，减少传递到乘员舱的冲击力，兼顾了轻量化与安全性能。框架底部的横梁间距经过优化，既保证了底部的承载刚度，也预留了足够的离地间隙，避免在非铺装路面行驶时出现托底剐蹭的问题；侧面的防碰结构突出于车身主体，在发生侧面剐蹭时可以优先承受冲击力，保护内部的乘员与核心部件。
