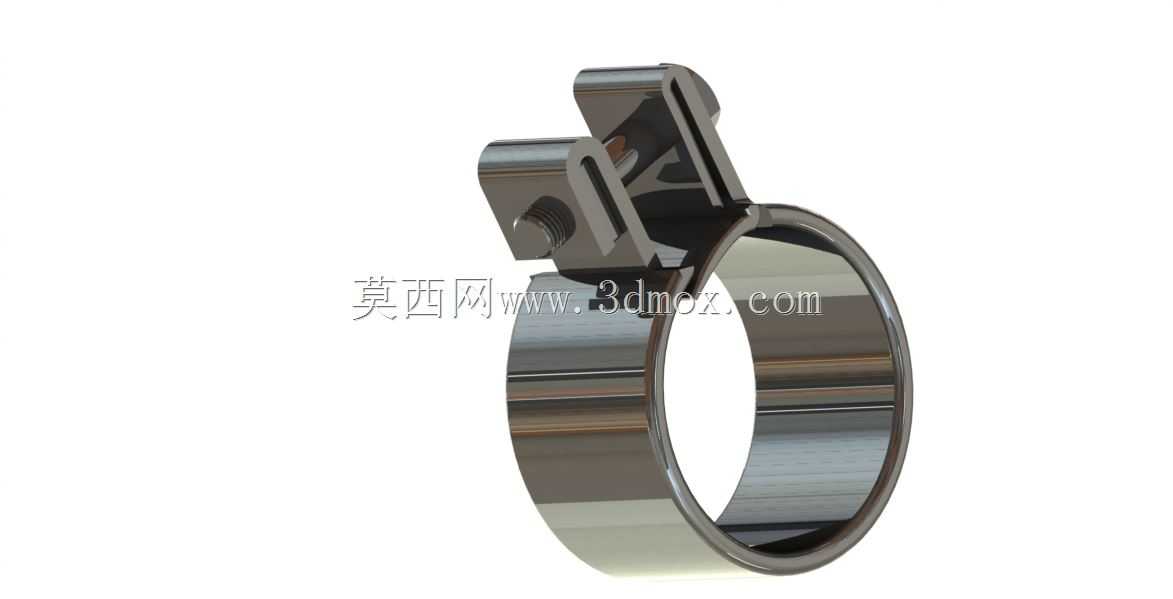

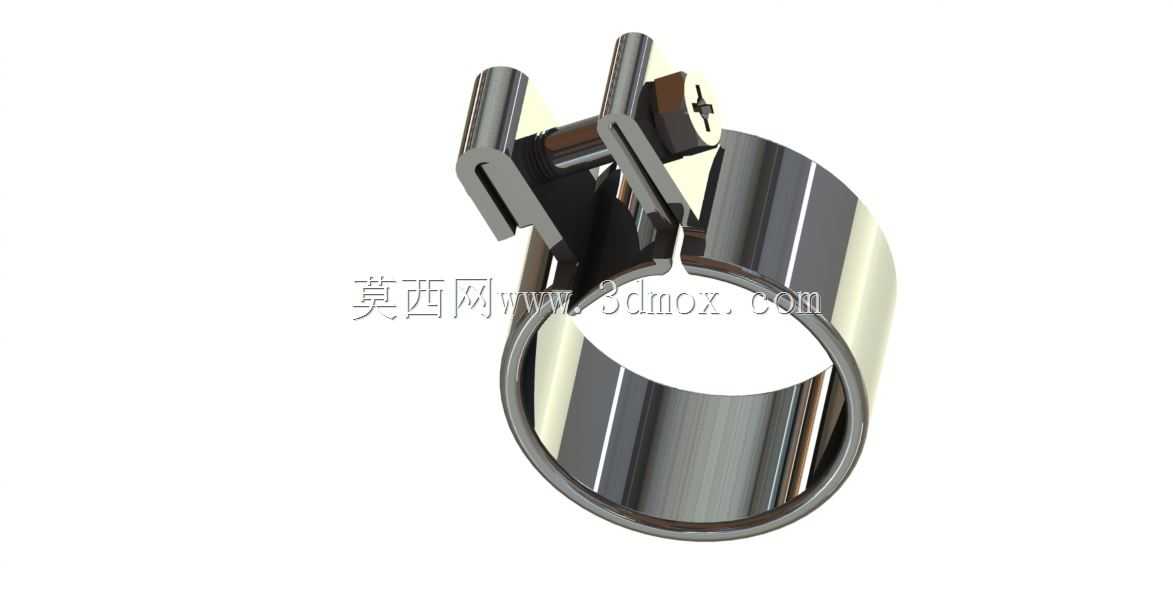

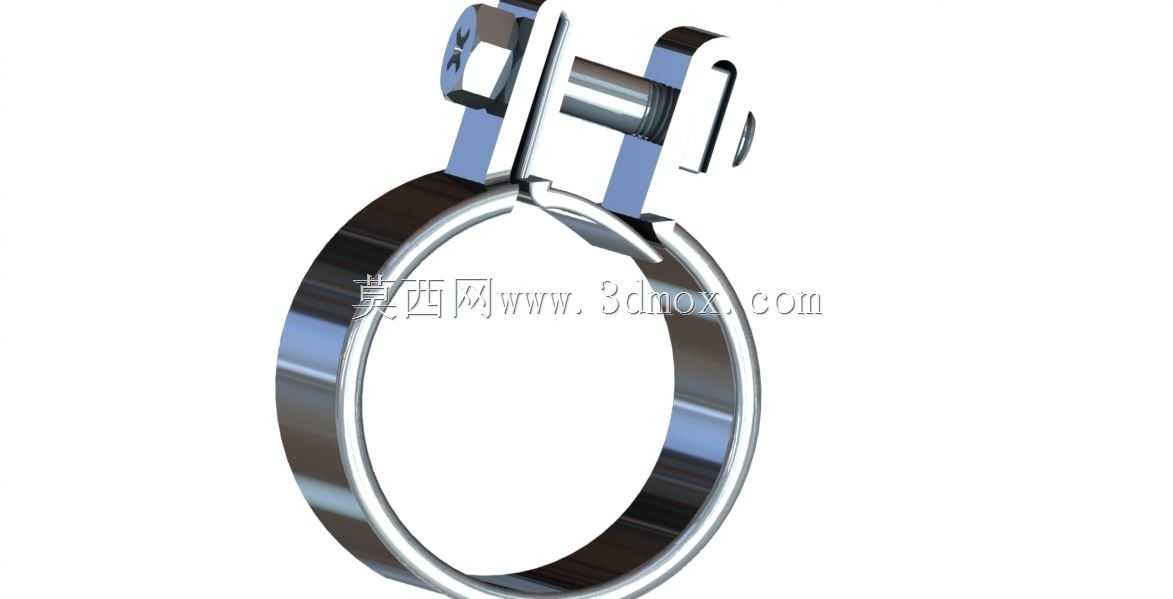

燃油管路紧固式喉箍结构三维设计

　　在商用车、工程机械的燃油供给系统布设中，管路连接的可靠性直接决定整机运行的安全系数，这类喉箍结构正是针对低压燃油输送管路的连接紧固需求开发的核心连接件，日常作业中，燃油管路会随整机运行产生持续振动，加上环境温度变化带来的管路材质热胀冷缩，普通扎带或固定式卡圈很容易出现松脱、渗漏问题，而这款喉箍的结构设计刚好适配这类动态工况的使用需求。从实际使用场景来看，这类喉箍除了应用在柴油发动机的低压燃油管路连接位置，也可适配润滑油管路、冷却系统橡胶软管的紧固作业，安装时不需要复杂的专用工装，仅用普通十字螺丝刀即可完成锁紧操作，售后维修场景下的拆装效率远高于固定式压接环。

　　从结构设计逻辑来看，这款喉箍采用环形不锈钢带作为主体承载结构，钢带表面做了钝化处理，能够抵御燃油、水汽的长期腐蚀，避免长期使用后出现锈迹卡滞、钢带断裂的问题。钢带的一端做了卷边处理，安装时不会割伤橡胶管路的外壁，避免管路被钢带边缘切裂导致的渗漏隐患。锁紧机构采用蜗杆啮合结构，螺杆上的齿牙和钢带上的冲压槽精准啮合，转动螺杆时即可带动钢带收紧，实现无级调节的紧固效果，适配一定公差范围内的管路外径，不需要针对每一种管路外径单独匹配固定尺寸的卡圈，大幅降低了备件储备的品类压力。

　　设计过程中，首先要明确安装边界的尺寸约束：喉箍在完全松开状态下的内径要比待安装管路的接头外径大2-3mm，保证安装时可以顺利套过管路端部的插接段，完全收紧后的最小内径要比管路插接后的外径小1-1.5mm，保证足够的抱紧力。钢带的宽度选择上，针对燃油管路这类低压输送场景，选用9mm宽度的钢带即可兼顾抱紧力和安装空间需求，不会因为钢带过宽导致占用过多布置空间，也不会因为钢带过窄导致抱紧力集中割伤管路。锁紧头的位置做了外翻的限位结构，螺杆转动时不会出现轴向窜动，保证锁紧过程中齿牙和钢带槽的啮合始终顺畅，不会出现跳齿、滑牙的问题。

　　实际选型匹配时，需要注意喉箍的安装位置要避开管路的弯曲段，尽量布置在管路接头的平直段，距离管路插接端面的距离保持在5-8mm，既保证抱紧力完全覆盖接头的插接密封区域，又不会因为太靠近端面导致管路端部被钢带挤压变形。针对燃油管路的使用场景，这款喉箍的锁紧力矩设置在2.5-3N·m即可满足密封需求，过大的锁紧力矩反而会导致橡胶管路被过度挤压产生永久变形，长期使用后出现密封失效的问题。钢带的厚度选用0.6mm的304不锈钢材质，既保证足够的抗拉强度，在收紧时又能产生适量的弹性变形，抵消整机运行时的振动冲击，避免因为刚性过大出现锁紧松脱。

　　从建模的细节处理来看，钢带的环形曲率要做连续顺滑处理，收紧状态下整个钢带要和管路外壁完全贴合，不能出现局部凸起、折角的问题，否则会导致局部抱紧力不足。锁紧螺杆的头部采用标准十字槽结构，和通用螺丝刀的批头完全匹配，螺杆的端部做了倒角处理，装配时可以顺利穿入锁紧头的安装孔位。钢带上的啮合齿槽采用等间距冲压成型，齿槽的深度控制在0.3mm，既保证和螺杆齿牙有足够的啮合接触面积，又不会因为齿槽过深降低钢带的整体结构强度。在做装配干涉检查时，要验证喉箍在整个调节行程内，锁紧头和周边的管路、支架不会出现运动干涉，尤其是在发动机运行产生晃动的极限工况下，喉箍的所有部位都不能和周边零部件产生剐蹭。

　　这类喉箍结构看似简单，实际设计中需要平衡的工程细节很多：比如钢带的自由状态下的开口间隙不能过大，否则安装时容易从管路上脱落；锁紧头和钢带的连接部位要做铆压固定，铆接的紧密度要保证钢带在收紧、松开的全程都不会和锁紧头脱离；螺杆的齿牙角度要做优化，保证正向锁紧时传动顺畅，反向锁止时具备足够的自锁能力，不会因为长期振动出现螺杆自行回转松脱的问题。针对低温使用场景，还要验证钢带材质在低温环境下的韧性，避免-40℃环境下钢带受冲击出现脆断。和传统的钢丝喉箍相比，这种宽带式喉箍的抱紧力分布更均匀，对管路的单位面积压力更小，不容易损伤管路，同时锁紧后的保持力更强，更适合燃油系统这类对密封可靠性要求较高的管路连接场景。
