面坯分切成型一体化加工设备结构

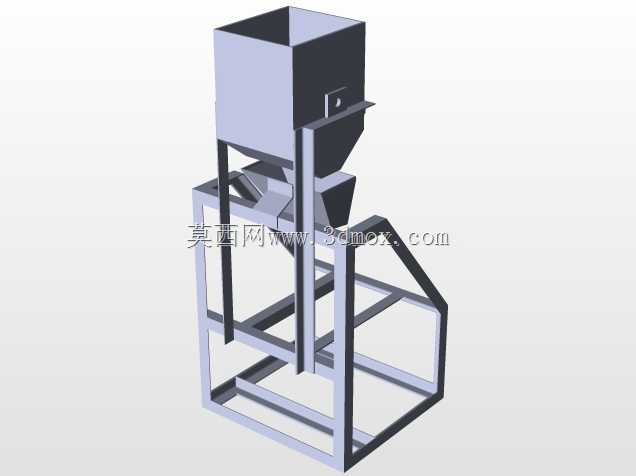

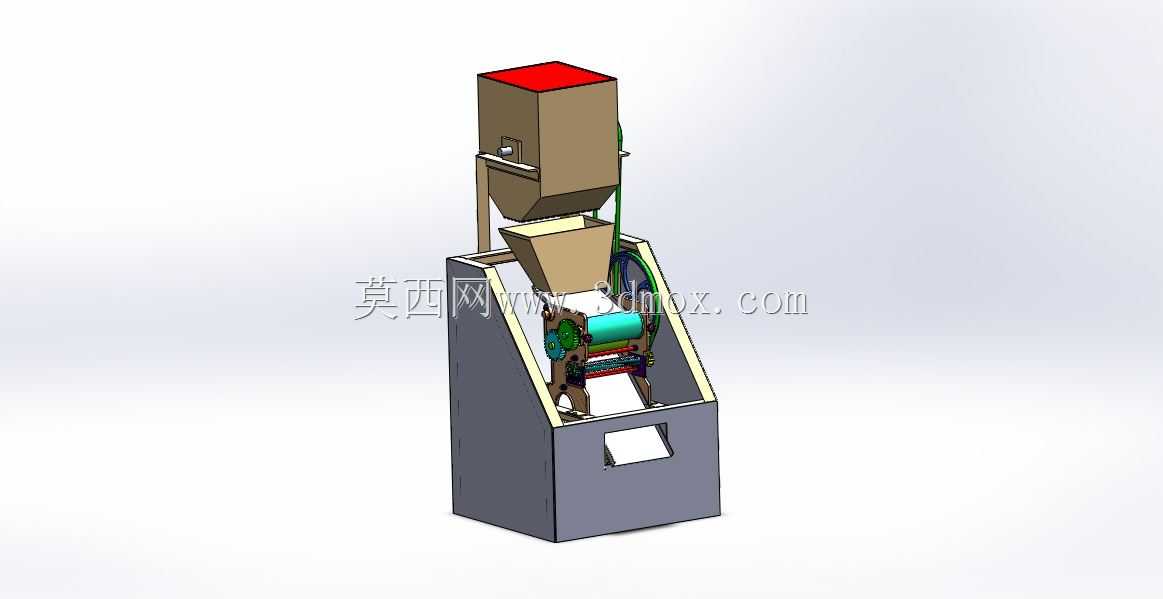

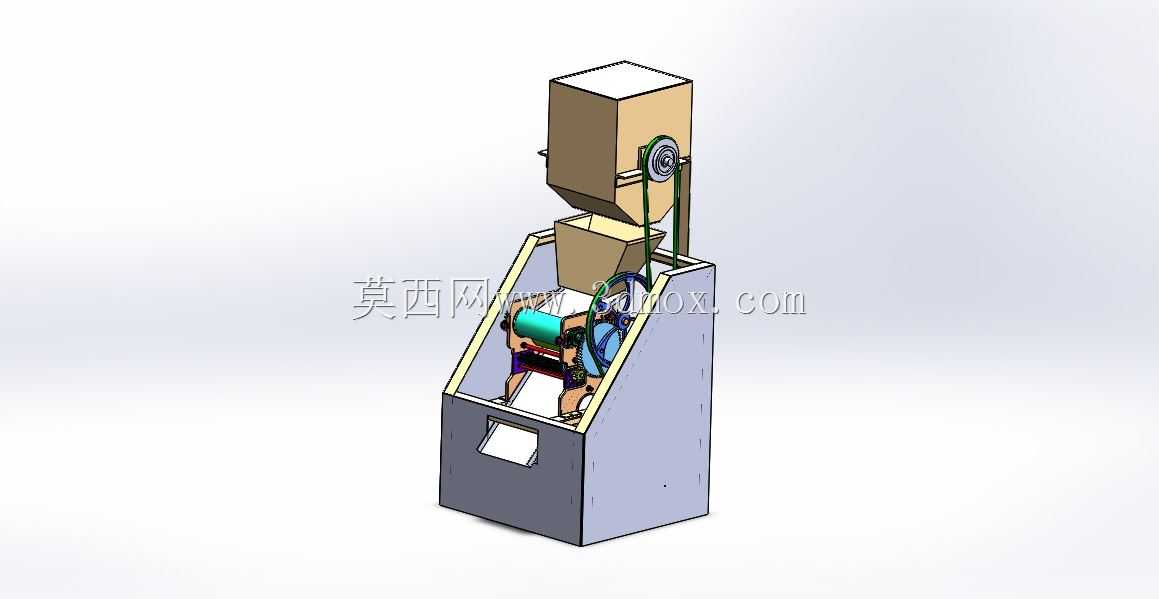

　　这套结构针对面制食品加工场景设计，主要应用在鲜湿面、半干面生产的前段工序，衔接和面醒发工序与后续的熟化、包装环节，适配中小型食品加工作坊、小型面制品加工厂的生产线布局，可替代传统人工分切、擀压的作业模式，降低人工接触面坯带来的卫生风险，同时稳定面坯分切的尺寸精度，避免人工操作带来的单份面坯重量偏差过大问题。设备整体采用立式框架布局，底部框架预留了动力组件的安装空间，将驱动电机内置在机架下层区域，既可以降低设备整体重心，提升运行时的稳定性，也能避免动力组件外露带来的安全隐患，同时减少生产过程中面坯碎屑、粉尘掉落到动力部件上的概率，降低日常维护的清理难度。上层设置敞口式进料料斗，料斗采用上宽下窄的锥斗结构，

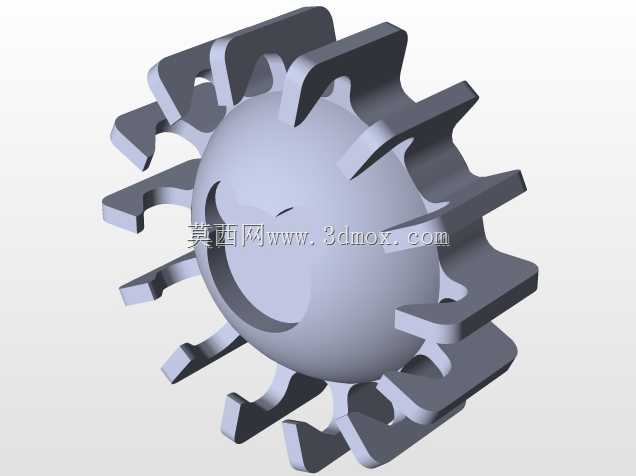

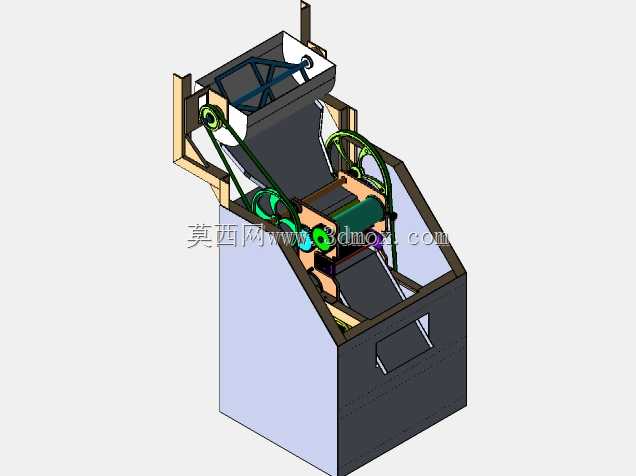

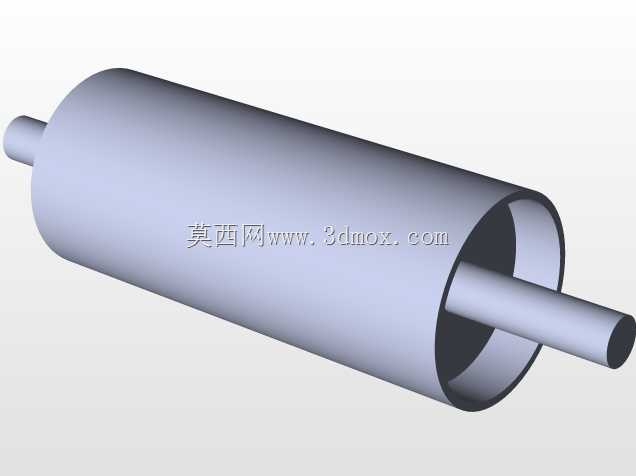

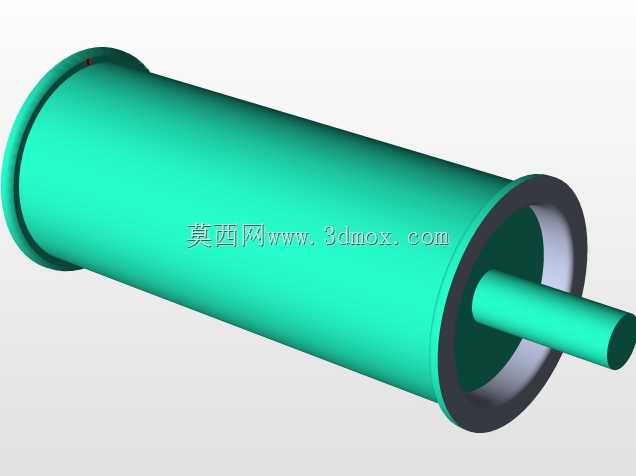

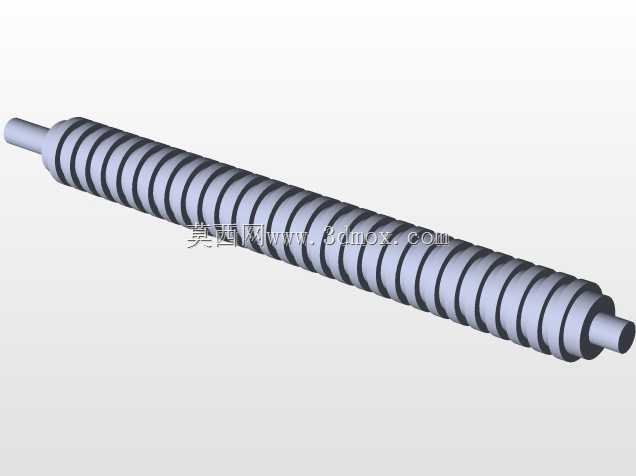

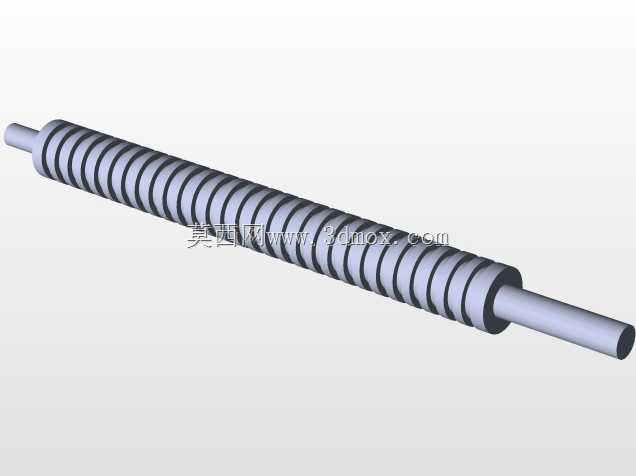

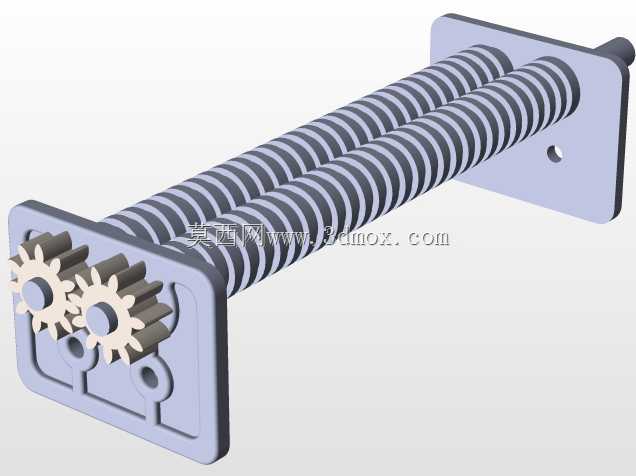

　　大尺寸的上口设计方便操作人员将醒发完成的整块面坯批量投入，不需要提前对大面坯做精细分块，降低上料工序的操作要求；锥斗的倾斜角度经过适配，可保证面坯依靠自重顺畅下滑到下方的分切辊组位置，不会出现面坯架桥、卡滞在料斗内部的问题，料斗侧壁预留了观察缺口，可随时查看内部面坯的剩余量，方便及时补料。中间的核心作业区域集成了压辊与分切辊组件，压辊采用可调间隙设计，可根据生产的面制品类型调整两个压辊之间的间距，将下滑的面坯压延到设定的厚度，适配不同品类面条、面坯的厚度要求；分切辊与压辊做联动传动设计，保证压延与分切的线速度匹配，避免出现面坯拉扯、堆积的问题，分切后的面坯顺着下方的导料板自然下落，可直接接入下方的接料容器或者后续输送线。

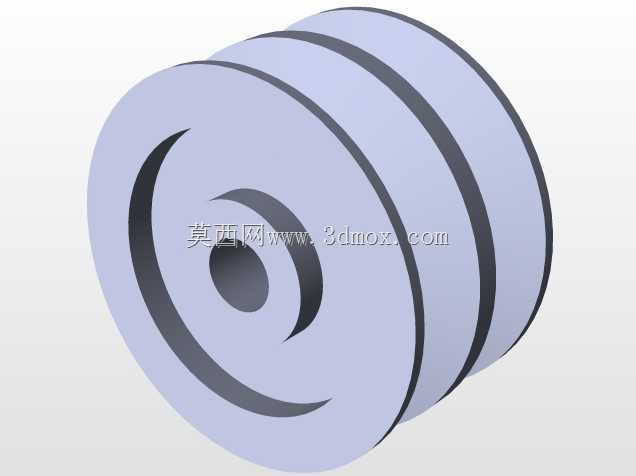

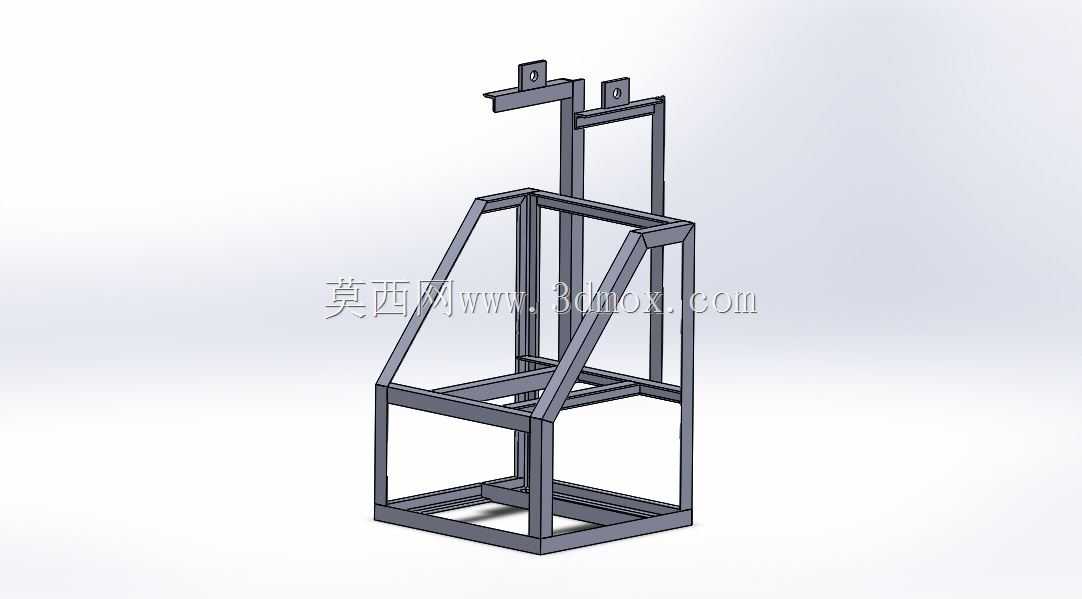

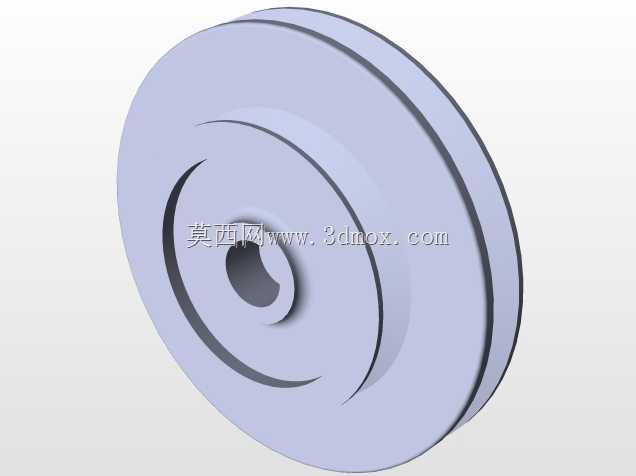

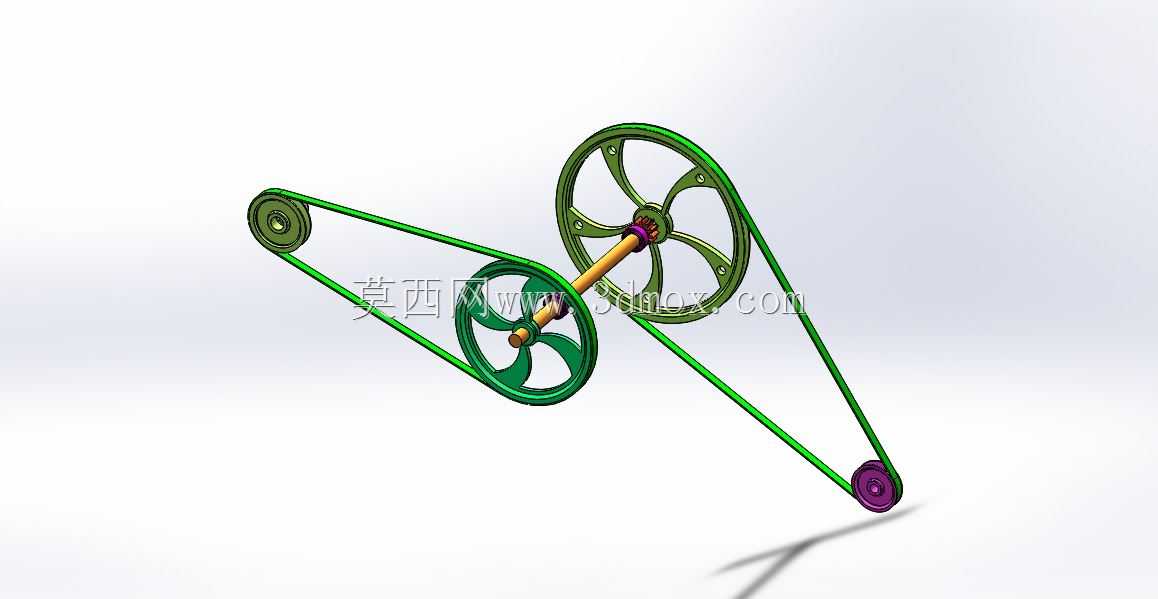

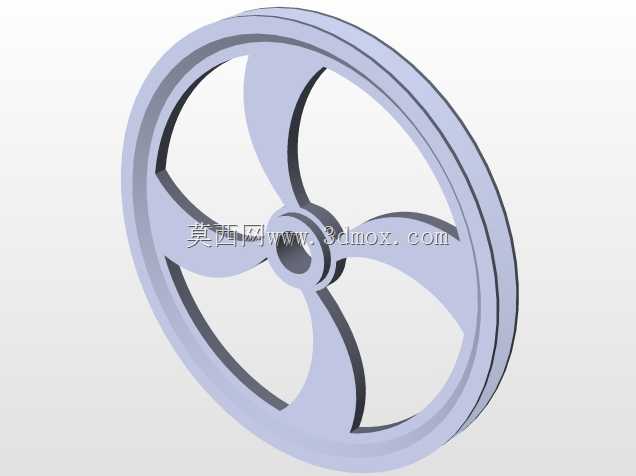

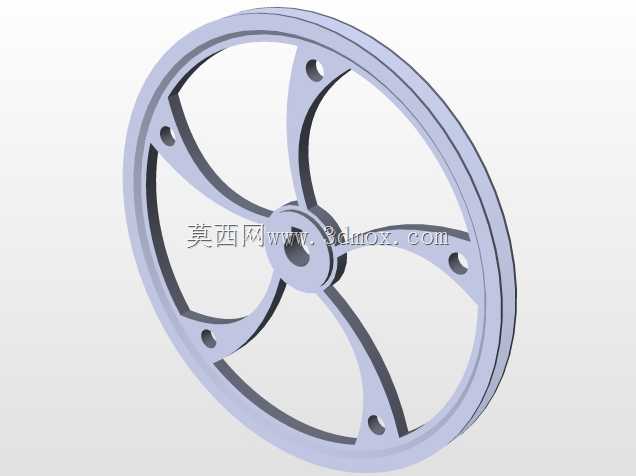

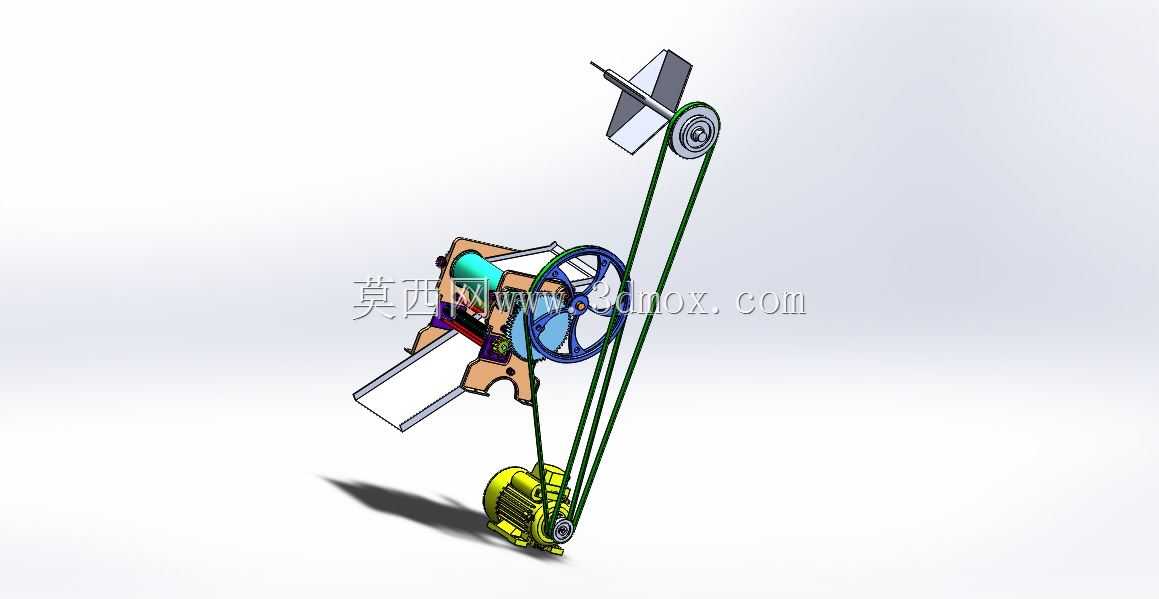

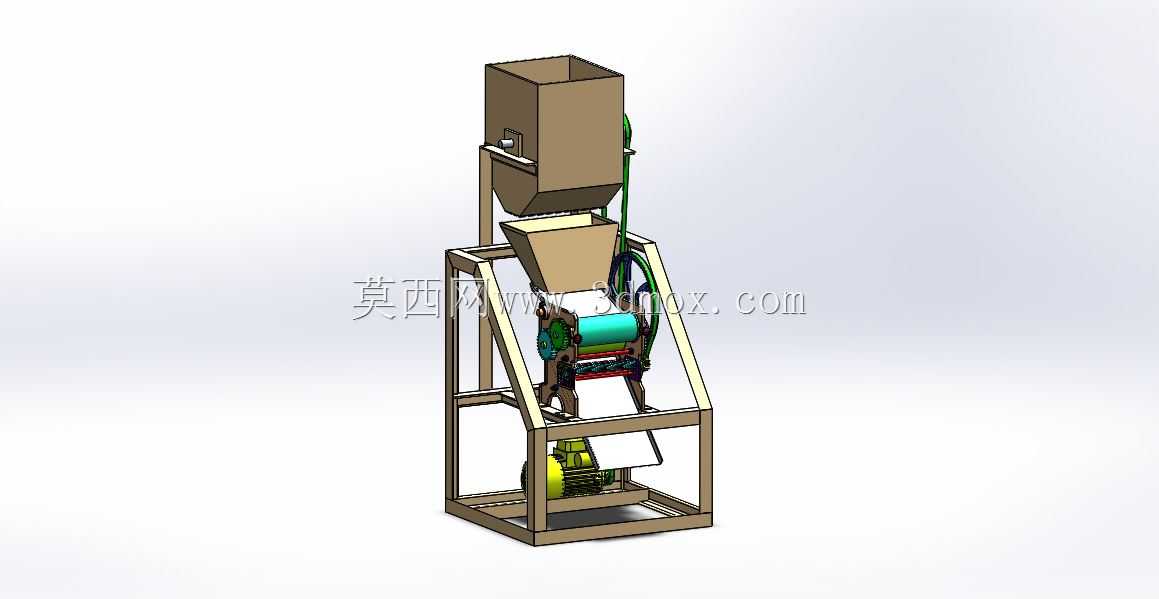

　　机架采用标准型材拼接的框架式结构，所有型材的连接位置都做了加强处理，可承受压辊、分切辊运行时的径向作用力，减少设备运行时的晃动幅度；框架的侧面预留了防护板安装位，日常生产时可加装透明防护板，既可以观察内部辊组的运行状态，也能避免操作人员误触运动部件，同时防止生产过程中的杂物溅入作业区域。设备的安装边界适配小型生产车间的布局要求，整体占地面积不足0.5平方米，底部框架的支脚可调节水平度，不需要做专门的设备基础，放置在平整的水泥地面上调整支脚即可投入使用，设备的进料口高度适配操作人员站立作业的舒适高度，不需要垫高或者俯身操作，降低长时间作业的疲劳感。传动部分采用带传动与齿轮传动结合的方式，电机输出的动力先通过带轮传递到中间传动轴，

　　再通过齿轮组将动力分配给压辊与分切辊，带传动结构可起到过载保护的作用，当有硬质异物意外进入辊组间隙时，皮带可打滑卸力，避免辊齿、辊面被硬异物硌伤；齿轮传动部分设置了封闭的护罩，内部预留润滑脂加注空间，可长时间维持传动的平稳性，降低运行时的噪音。设备的所有与面坯接触的部件都采用易拆装的固定结构，日常生产结束后，可快速拆下料斗、导料板、辊组端盖等部件，做彻底的清洗消毒，满足食品加工的卫生要求，不会出现面坯残留变质带来的食品安全隐患。在设计过程中，针对面坯粘辊的常见问题，在辊组侧方预留了刮板安装位，可根据面坯的含水率调整刮板与辊面的贴合度，及时刮除粘附在辊面上的面屑，保证连续生产过程中辊面的清洁，不需要频繁停机清理辊面，提升连续生产的效率。
