圆形多孔安装式机械压力板结构设计

　　在各类工装夹具、压力加工设备以及装配工位的压紧环节里，这类圆形多孔压力板是十分常见的传力压紧元件，日常接触的冲压工装定位、自动化装配线工件压紧、液压夹具的力传导结构中，都能看到这类零件的应用身影。不同于异形压板的定制化适配属性，这类圆形对称结构的压力板适配性更强，不需要针对安装方向做额外的对位调整，在回转类工装、圆形工件的压紧工序中，能够实现周向均匀的压力传导，避免单点压紧带来的工件翘曲、局部应力集中问题。

　　从实际使用场景来看，这类压力板通常会配合螺栓穿过板身的四个安装孔，将压力板固定在压力输出端或者工装基座上，中心的通孔一方面可以用于穿过定位销、芯轴类零件，实现压板自身的定位，另一方面也能避让工件上的凸起结构，避免压紧过程中出现结构干涉。设计这类压板的时候，首先要考虑的是受力后的变形量控制，板身的厚度需要匹配额定压紧力的大小，若厚度不足，长期承受交变压紧力会出现板身翘曲，导致压紧面贴合度下降，工件压紧后出现位移偏差；若厚度过大，则会增加不必要的结构重量，也会压缩工装的安装空间，给周边的管路、传感器布置带来阻碍。

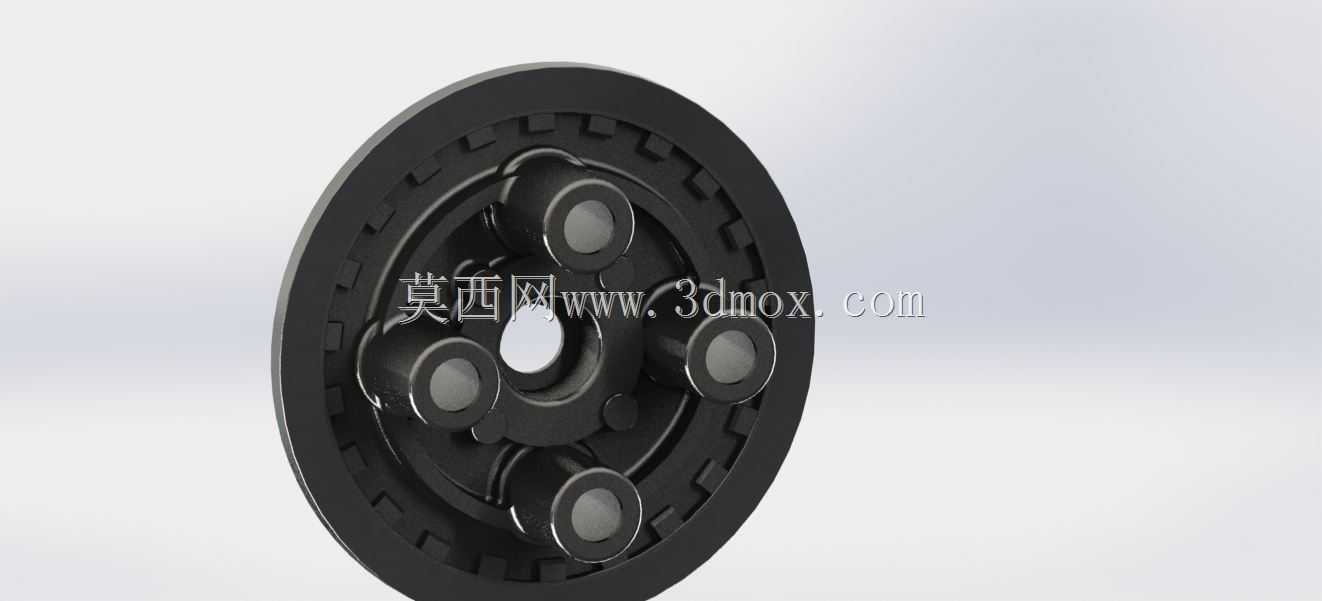

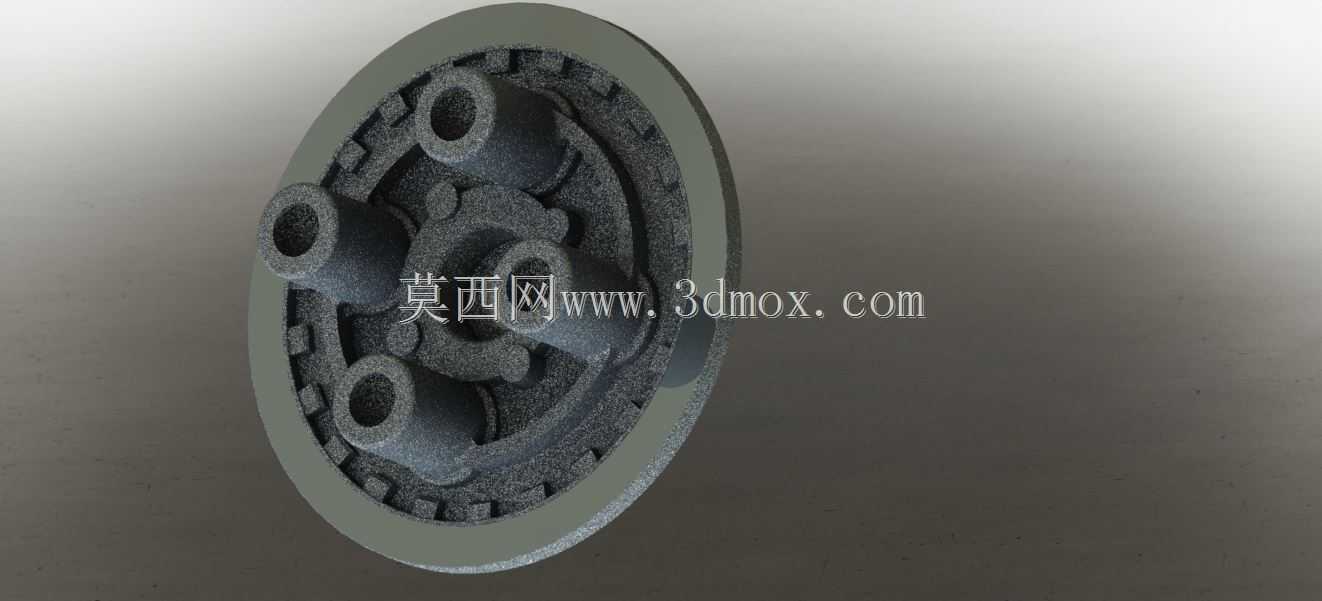

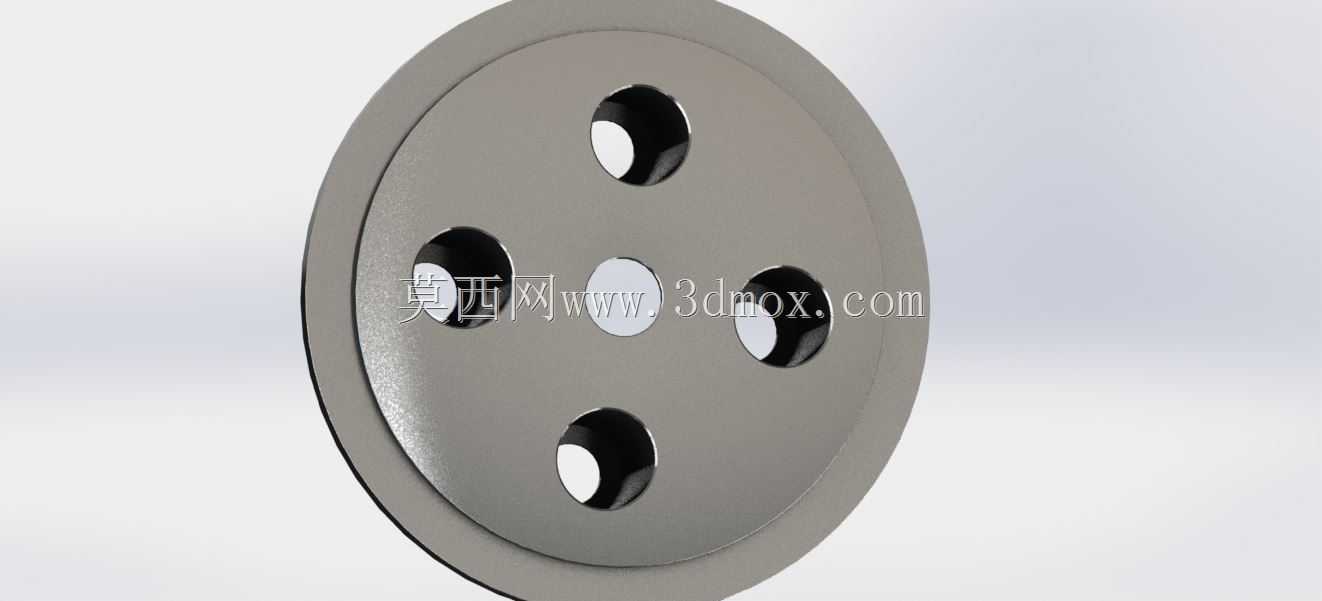

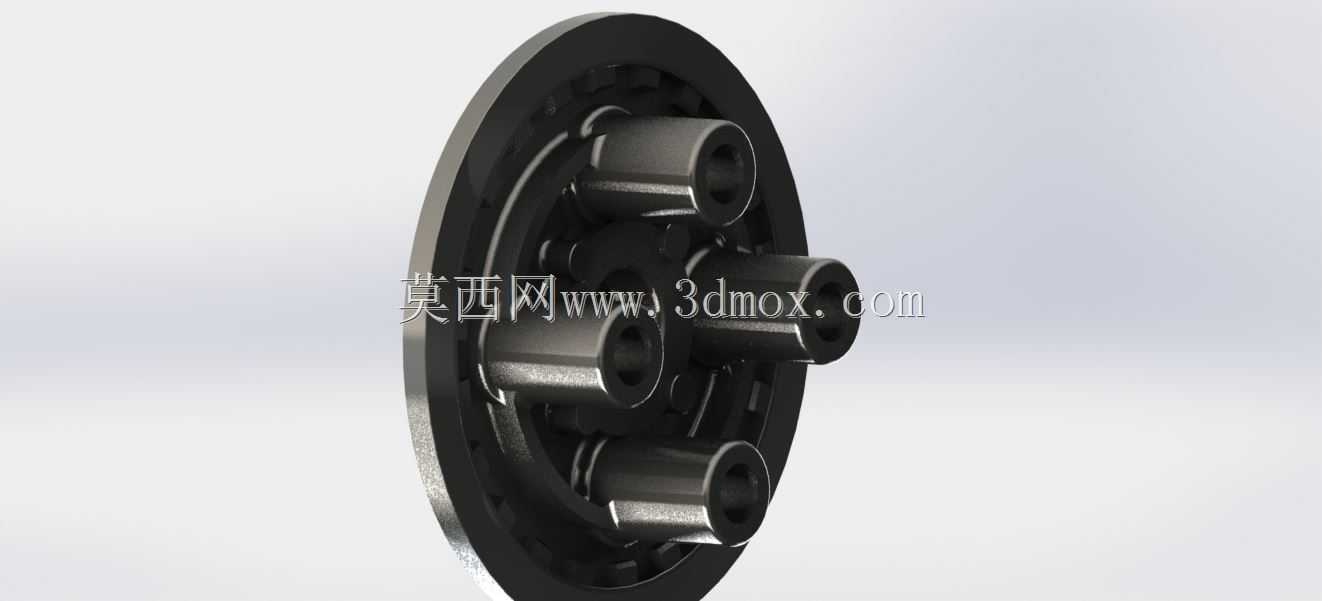

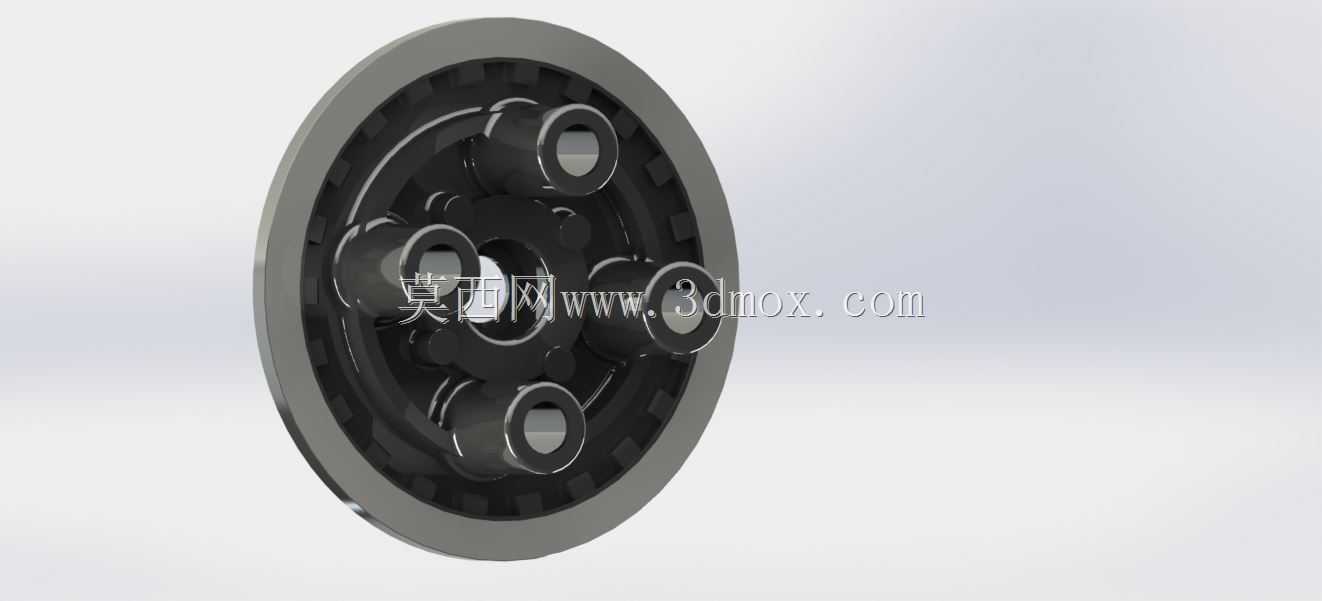

　　板身的四个安装孔采用周向均布的设计，相邻孔的中心夹角保持90度，这种布局能够让每个螺栓的受力更加均匀，不会出现单侧螺栓受力过载的情况。孔位的中心距设计需要匹配常用的标准安装接口，同时要留出足够的螺栓头沉台空间吗？不，这款压板的安装孔是直通孔设计，适配内六角圆柱头螺栓从正面穿入，背面配合螺母或者螺纹孔锁紧，孔的直径比适配螺栓大0.2到0.5毫米，既能够保证螺栓顺利穿入，也不会因为间隙过大导致压板安装后出现径向窜动。压板的压紧面做了精车处理，表面粗糙度控制在Ra1.6以内，保证和被压紧工件或者垫块的贴合面积，避免因为接触面不平整导致的压力分布不均，非配合面则做常规的喷砂氧化处理，提升零件的防锈能力，也能减少加工过程中的毛刺残留。

　　在安装边界的考量上，这类圆形压板的外径设计需要比被压紧的环形工件接触面外径大3到5毫米，保证压紧力能够完全覆盖工件的压紧边，不会出现压偏的情况。中心孔的直径需要比穿过的定位芯轴大1毫米左右，既能够保证芯轴顺利穿过，也不会因为间隙过大导致压板和芯轴不同心，影响压紧精度。实际装配的时候，四个螺栓的锁紧扭矩需要保持一致，通常会采用对角锁紧的顺序，逐步加压到额定扭矩，避免单侧先锁紧导致压板倾斜，压伤工件表面。在压力机的工位上，这类压板常被安装在活塞杆的端部，作为压头的转接板使用，上方连接活塞杆的安装法兰，下方可以根据需求加装不同材质的压头垫块，比如铜垫块、聚氨酯垫块，避免硬接触划伤工件表面。

　　从结构强度的角度分析，这类压板的受力主要是轴向的压力，四个安装孔的位置是应力集中的高发区域，所以在孔的边缘做了微小的倒角处理，既能够去除加工毛刺，也能缓解孔边的应力集中，提升零件的疲劳寿命。板身的外缘做了小角度的倒角，避免安装过程中锋利的边缘划伤操作人员，也能减少和周边零件的磕碰损伤。在自动化装配线的工装里，这类压板还会配合位移传感器使用，压板的背面会预留传感器的检测面，当压板下行到指定位置时，传感器触发信号，判定工件压紧到位，这时候就要求压板的背面平面度控制在0.05毫米以内，保证传感器检测的准确性，不会因为平面度误差导致误触发。

　　不同于长条型的压板需要考虑力臂长度带来的弯矩影响，圆形对称结构的压板受力更加均匀，相同厚度下能够承受更大的压紧力，所以在空间受限的回转工装里，这类压板的使用频率远高于异形压板。日常维护的时候，只需要定期检查压板的压紧面是否有磕碰凹痕、安装孔是否出现变形拉长的情况，如果出现这类问题就需要及时更换，避免因为压板失效导致工件压紧不牢，出现加工或者装配的尺寸偏差。在三维建模的过程中，这类零件的建模逻辑也比较清晰，先绘制中心的回转截面，旋转生成基础的圆盘实体，再绘制四个均布的安装孔和中心通孔，最后添加倒角、表面处理的特征即可，建模过程中需要注意各个孔位的位置度公差，保证和实际加工的工艺要求匹配，后续出工程图的时候，也需要明确标注各个形位公差要求，给加工环节提供明确的精度依据。
