深沟球轴承结构三维设计作品

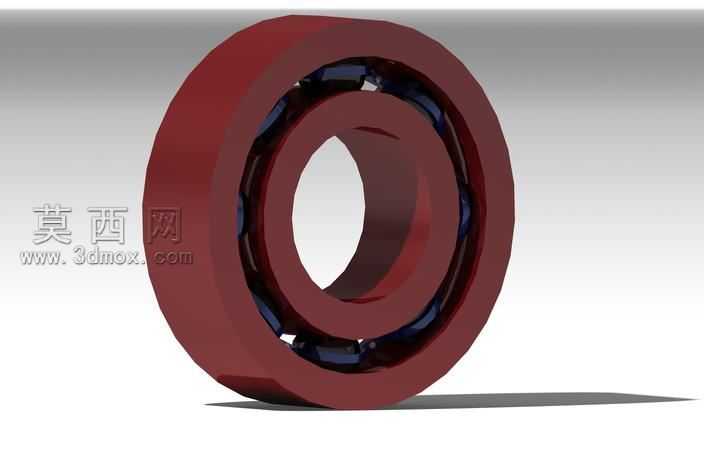

本作品为深沟球轴承的三维参数化设计成果，建模过程依托三维设计软件完成，整体遵循机械设计标准中滚动轴承的结构规范进行搭建。首先从轴承的核心组成结构入手，依次完成内圈、外圈、滚动体、保持架四个核心部件的独立建模：内圈与外圈分别绘制对应截面轮廓后通过回转特征生成实体，精准控制滚道的曲率半径与沟道位置，保证滚道与滚动体的配合间隙符合通用轴承的装配公差要求；滚动体采用标准球形实体，按照轴承的节圆直径进行圆周阵列排布，阵列数量匹配对应型号轴承的钢球配置规范；保持架部分通过绘制兜孔轮廓、拉伸切除、圆周阵列的方式完成结构设计，确保每个兜孔可以完整包覆单颗滚动体，实现滚动体的均匀分隔与运动限位。各零件建模完成后进入装配环境，通过同轴配合、端面重合配合、间隙配合等装配约束完成整体装配，还原轴承实际装配状态下内圈可相对外圈转动、滚动体沿滚道滚动的运动特性。材质与渲染环节，为内圈、外圈、滚动体赋予高碳铬轴承钢材质，调整材质参数还原金属表面的哑光金属质感与细微的表面粗糙度表现，为保持架赋予工程塑料材质，区分不同部件的材质视觉差异；渲染阶段搭建柔和的影棚光照环境，添加地面阴影效果，突出轴承的环形结构层次与各部件的装配关系，清晰展现深沟球轴承的内部构造。设计过程中优先保证结构的准确性，所有尺寸比例参考通用深沟球轴承的实际参数设置，既可以作为机械设计教学中轴承结构认知的演示素材，也可用于机械装配场景中的配套零部件调用，帮助使用者直观理解滚动轴承的工作原理与组成结构，避免了结构失真、配合错位等常见建模问题，整体模型结构完整，装配关系清晰，能够准确还原真实球轴承的外观与结构特征。
