康维尔B-58盗贼超音速战略轰炸机三维数模

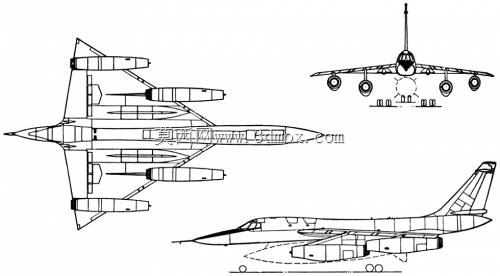

　　作为一款面向高空高速突防场景设计的喷气式战略作战航空器，该机型的整体构型完全围绕2马赫级持续飞行的气动需求展开，在结构设计阶段就彻底摒弃了传统亚音速轰炸机的大展弦比平直翼、大容量内置弹舱布局，采用三角翼主翼搭配全动水平尾翼的气动方案，机翼前缘后掠角达到60度级别，翼型选用相对厚度极薄的对称高速翼型，能够在跨音速阶段快速突破激波阻力，同时保证超音速飞行状态下的升阻比满足大航程飞行需求。从结构布局来看，四台大推力喷气发动机以吊舱形式分两组挂载于机翼下方，发动机吊舱与机翼的连接挂架经过专门的整流修形，既避免了吊舱自身产生的紊流对机翼气动效率造成干扰，也预留了足够的维护操作空间，方便地勤人员对发动机本体、燃油管路、

　　附件机匣等部件进行检修作业。不同于传统轰炸机将弹药全部内置的设计思路，该机型在机身下方设置了组合式任务吊舱，吊舱同时承担燃油存储与弹药挂载功能，在执行核打击任务时，吊舱内可集成一枚大当量核弹与额外的副燃油箱，在飞行末段可将吊舱整体抛离，进一步降低机身重量与飞行阻力，提升末段突防的速度与机动性；后续改进过程中，机翼下方增设的四个外部挂点可根据任务需求挂载副油箱、常规弹药或者电子干扰吊舱，拓展了任务适配范围，但外挂物带来的额外阻力会明显降低飞机的超音速飞行性能，因此仅在低威胁空域突防或者训练任务中使用。从安装边界与尺寸适配角度看，该机型的机身长径比远大于同时代的亚音速轰炸机，细长的机身能够有效降低超音速飞行时的波阻，座舱采用串列式布局，

　　三名机组成员的座位沿机身轴线依次排布，座舱盖采用分段式耐高温设计，能够承受2马赫飞行时的气动加热载荷，同时保证飞行员的前向与侧向视野满足起降、空中加油、编队飞行的操作需求。起落架采用前三点式布局，前起落架为双轮结构，布置在座舱后方的机身下部，主起落架为小车式多轮结构，收纳于机翼根部与机身衔接的舱段内，起落架舱门经过严格的阶差与缝隙控制，收起后完全与机身蒙皮齐平，避免凸起结构产生额外的气动阻力。垂尾采用大后掠角单垂尾设计，垂尾高度经过严格测算，既保证超音速飞行时的航向稳定性，也能够满足大部分军用机场机库的高度限制要求，避免地面转场、停放时出现空间干涉问题。燃油系统的设计充分考虑了长时间超音速飞行的热管理需求，

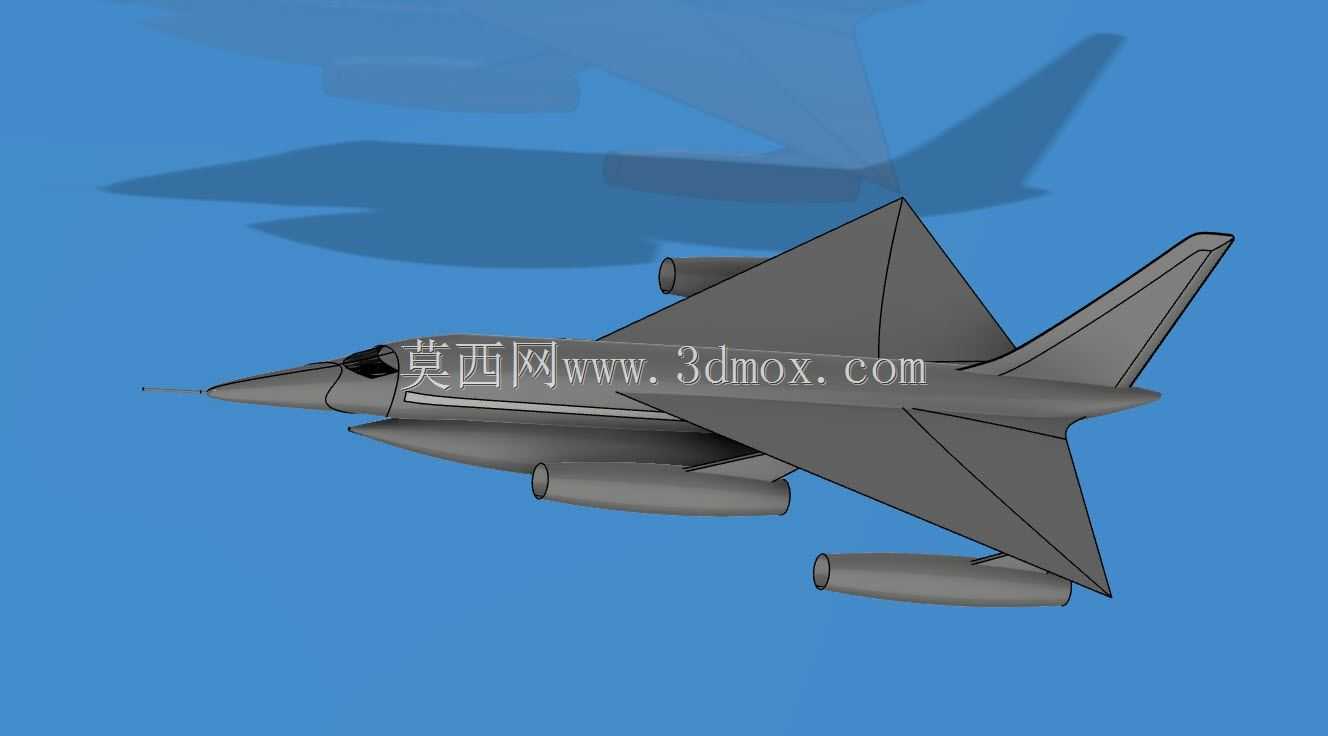

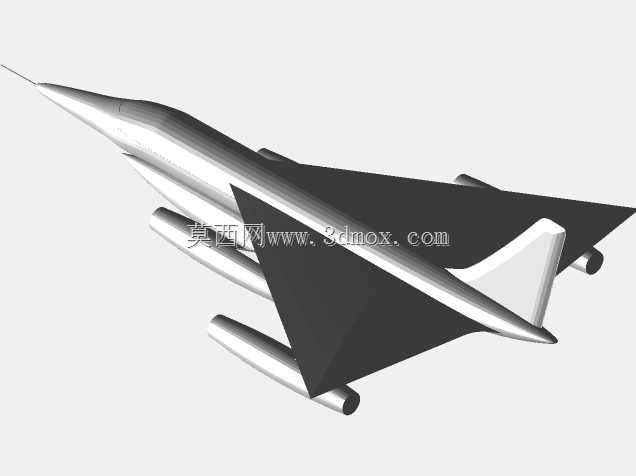

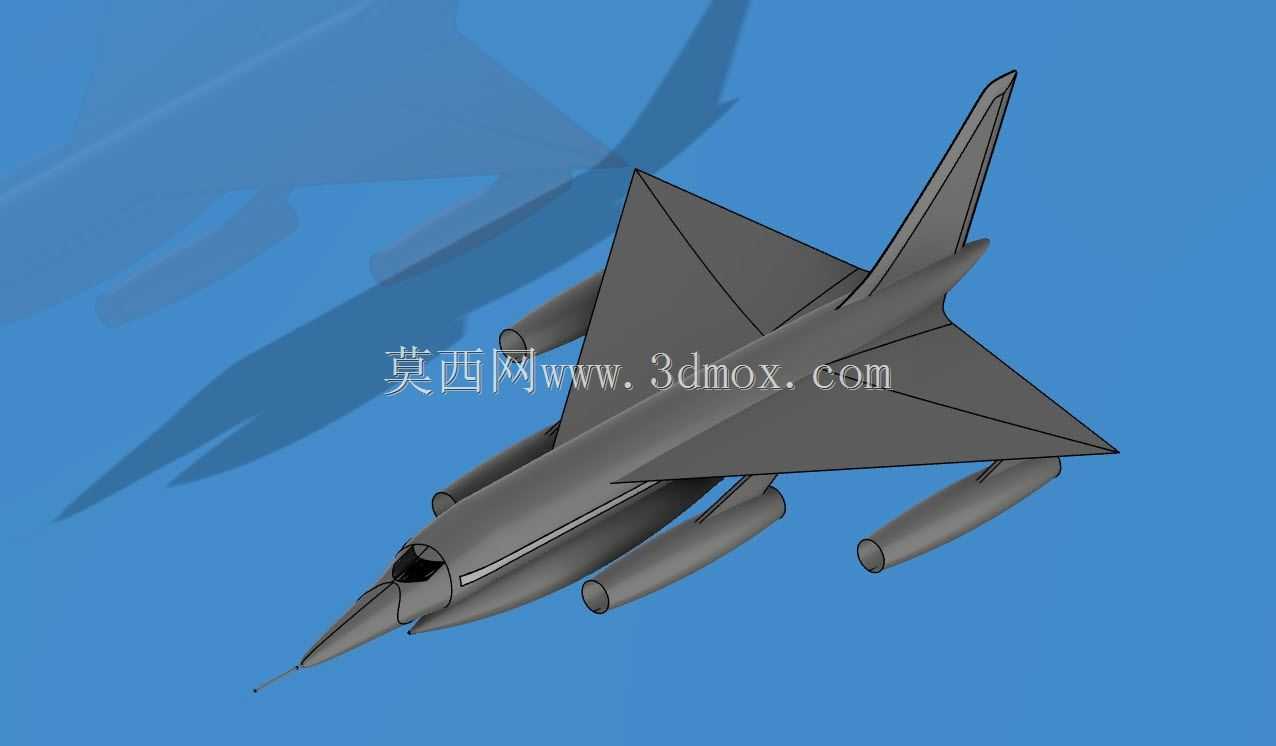

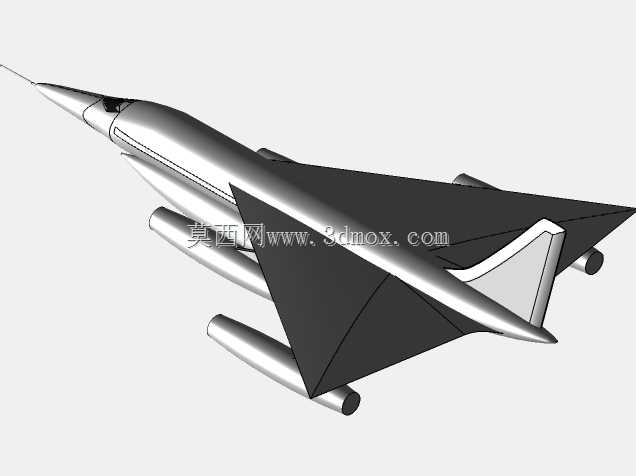

　　机身整体油箱与机翼油箱内的燃油在输送至发动机前，会先经过专门的热交换器，吸收机身蒙皮、液压系统、发动机附件传递的热量，既对燃油进行预热提升燃烧效率，也避免机身结构温度过高引发材料性能下降。从实际应用场景来看，该机型主要承担高空高速战略突防任务，设计初衷是依靠速度优势突破对方防空拦截网，对纵深战略目标实施核打击，因此在结构设计上没有预留常规炸弹的大规模挂载空间，也没有针对低空低速突防场景进行结构强化，当防空系统的作战范围拓展到高空高速领域后，该机型的作战场景受到明显限制，后续逐步被具备低空突防能力、运营成本更低的机型替代。在三维建模过程中，该数模完整还原了整机的气动外形细节、发动机吊舱的相对位置、起落架的收放舱室边界、机身表面的口盖与检修舱门分布，可用于航空装备科普展示、气动布局教学演示、作战场景仿真模拟等场景，建模过程中对机翼与机身的融合过渡段、发动机挂架的整流曲面、尾喷口的收敛调节结构都做了精准的曲面拟合，保证数模的外形精度与真机的气动特征保持一致，能够满足结构展示、方案推演等不同场景的使用需求。
