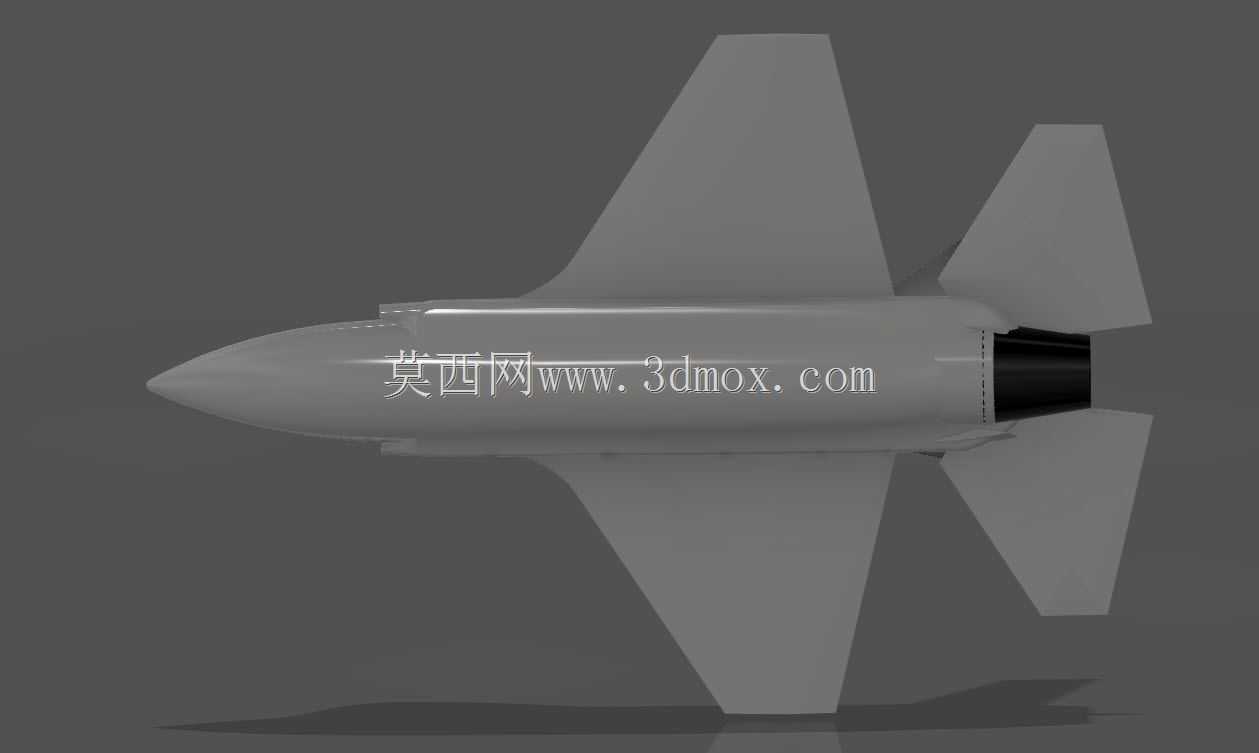

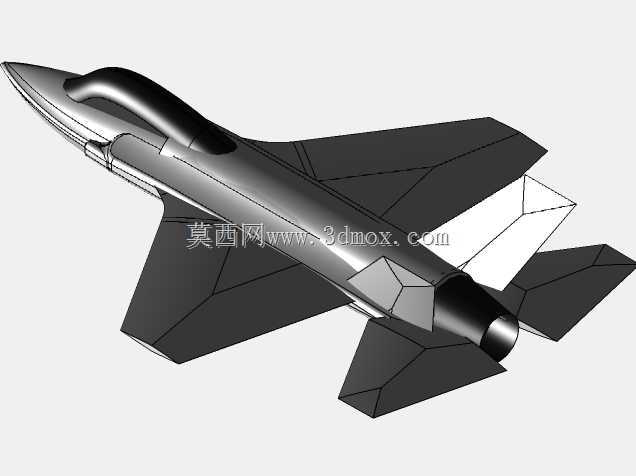

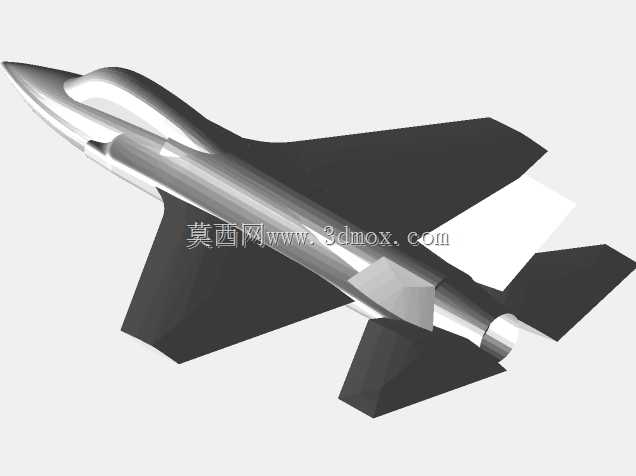

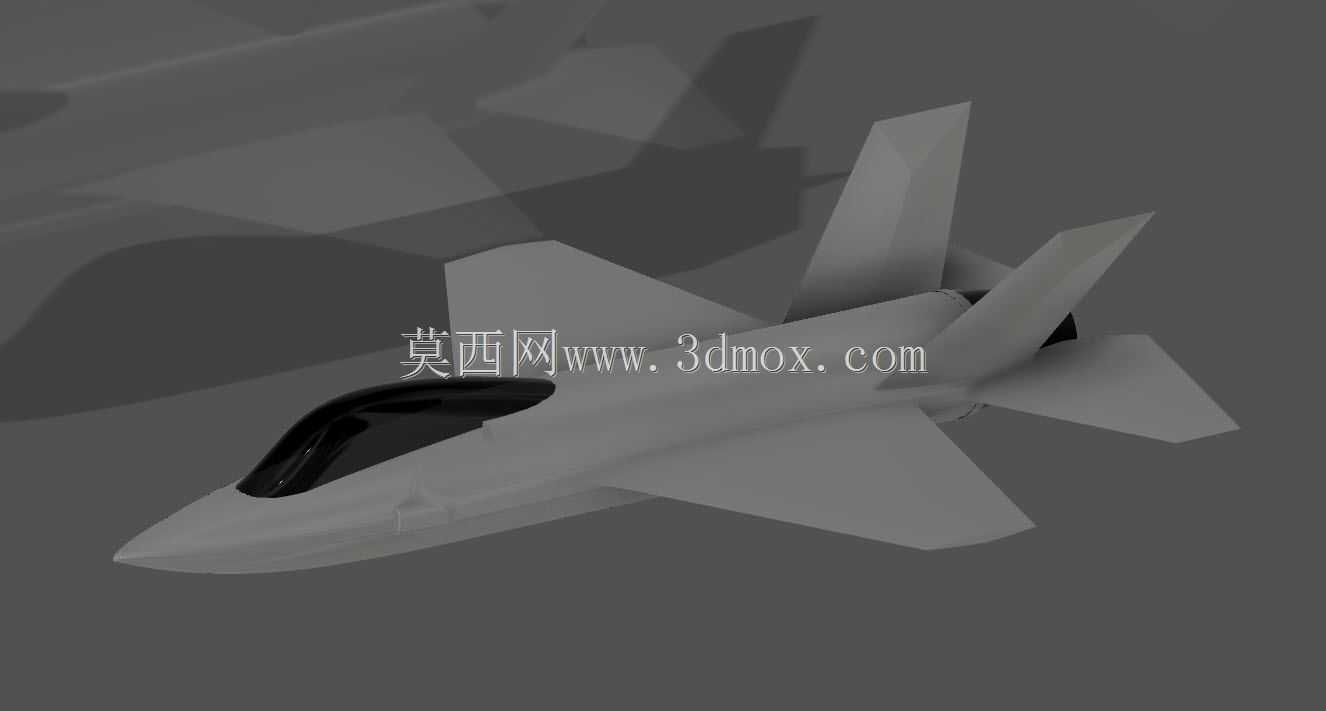

洛克希德·马丁F-35闪电II隐身战机结构

　　从三维结构建模的视角来看，这款战机的整体气动布局围绕隐身性能、多任务适配性展开设计，整机采用翼身融合的常规布局搭配外倾双垂尾，机身棱边做了连续平行的折线处理，所有气动边缘的角度都经过统一规划，能够将雷达反射波集中到几个狭窄的波束方向，避免全向的强雷达回波。建模过程中可以看到，机身中段的弹舱采用内埋式设计，舱门边缘做了锯齿形修型，既保证了高速飞行下的舱门密封性能，也能减少开合过程中的雷达反射增量，弹舱的内部空间预留了不同任务载荷的安装边界，可适配对空、对地的多类挂载，不需要在机翼下增设外挂点破坏隐身外形。

　　进气道采用无附面层隔道的DSI设计，鼓包与前机身一体化成型，建模时需要精准控制鼓包的曲面曲率，既要实现对不同速度下进气气流的预压缩，保证发动机在宽飞行包线内的进气效率，也要取消传统附面层隔道带来的强反射腔体结构，进一步降低正面雷达散射截面积。座舱盖采用整体式水泡形设计，边缘与机身蒙皮做了齐平过渡，内部的镀膜层建模时需要预留厚度参数，既保证飞行员的全向视野，也能阻挡座舱内部结构形成的雷达反射。

　　起落架采用前三点式布局，前起落架为双轮结构，安装位置靠近机头下方，预留了弹射牵引杆的安装接口，可适配航母弹射起飞的载荷需求；主起落架为单轮结构，收放时整体旋转收纳进机翼根部的起落架舱内，舱门同样采用锯齿修型，收放机构的运动路径在建模时做了完整的干涉校验，保证收放过程中不会与周边蒙皮、管路结构发生碰撞。垂尾采用大角度外倾设计，垂尾翼面的后缘设置了独立的操纵舵面，可配合水平尾翼、副翼实现三轴的姿态控制，在大迎角飞行状态下，外倾垂尾能够避开机身的气流遮蔽区，保证足够的航向操纵效率。

　　机翼采用中等后掠角的梯形翼设计，机翼后缘设置了襟翼与副翼，可根据飞行速度、起降状态调整偏转角度，低速起降阶段襟翼大角度放下能够提升机翼升力系数，缩短滑跑距离；高速飞行阶段襟翼收齐可保证翼面的气动完整性，降低飞行阻力。机翼内部预留了整体油箱的安装空间，燃油管路沿机身翼梁的加强结构布置，避免在机动载荷下出现管路变形、渗漏的问题。

　　尾喷管采用锯齿形边缘设计，与机身尾部的棱边角度保持平行，既能够降低后向的雷达反射，也能对发动机排出的高温燃气进行掺混降温，降低红外辐射特征。机身表面的所有维护口盖都采用了沉头式设计，口盖边缘与蒙皮齐平，紧固件全部做了隐藏处理，减少表面的凸起结构带来的额外阻力与雷达反射。

　　从应用场景来看，这款战机的结构设计覆盖了制空作战、对地精确打击、电子侦察支援等多类任务需求，不同任务构型下只需要调整内埋弹舱的载荷搭配，不需要对机身主体结构进行大改，能够降低不同任务场景下的后勤维护复杂度。建模过程中对全机的重心位置做了多轮配平校验，保证在不同燃油消耗状态、不同载荷配置下，整机重心都在允许的包线范围内，避免出现飞行姿态控制的异常。机身的主承力结构采用翼身融合的整体框设计，建模时对框梁的载荷传递路径做了清晰的划分，机动飞行时的气动载荷能够通过翼梁、机身框均匀传递到整个机身结构，避免局部应力集中带来的结构疲劳问题。
