十五米近海作业钢制渔船三维结构设计

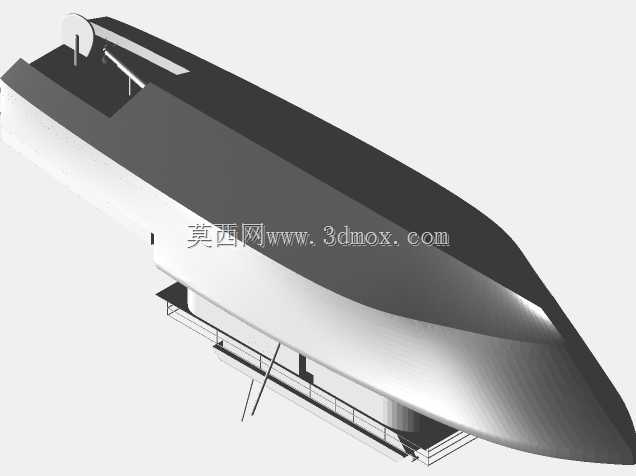

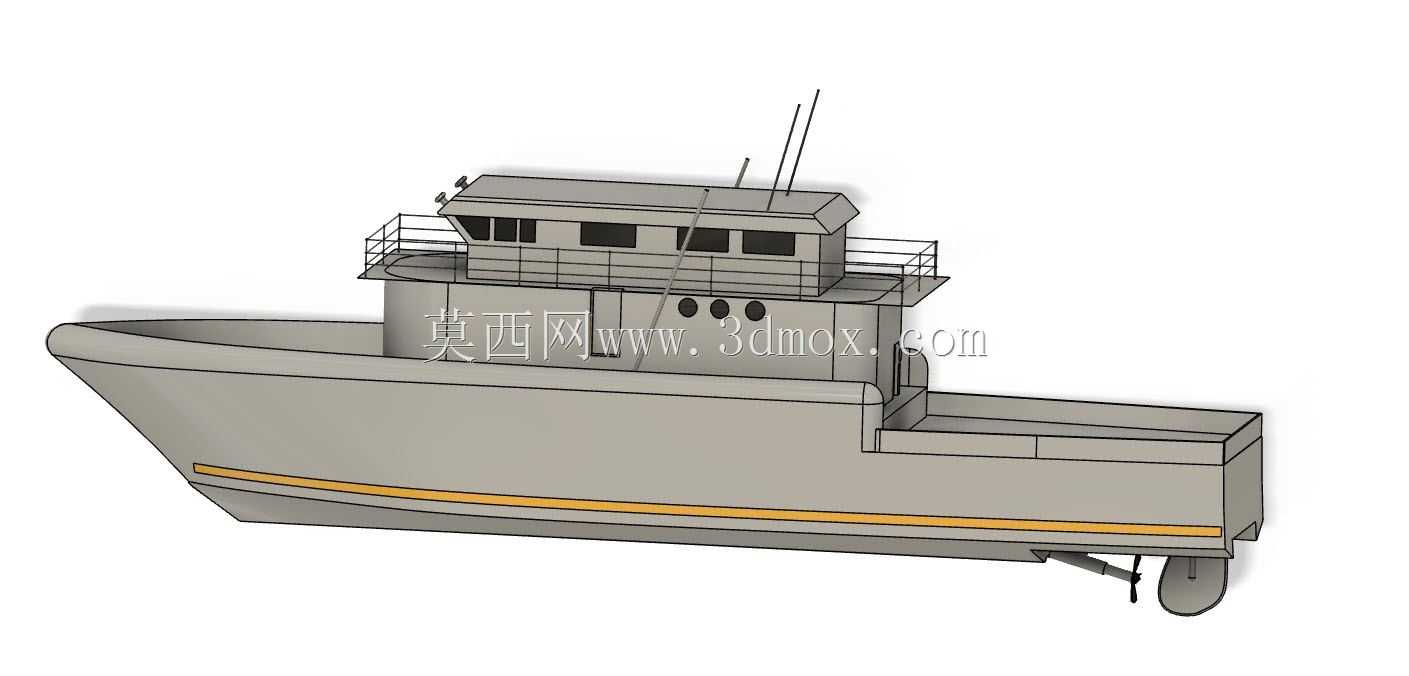

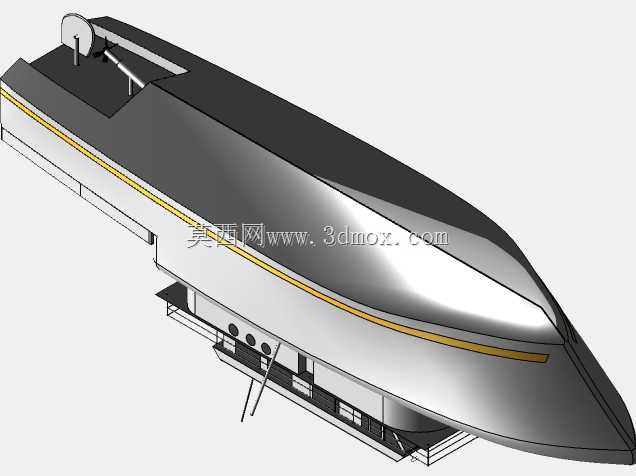

　　这款15米级钢制渔船的三维结构设计，核心面向近海沿岸的渔业生产场景，适配水深10-40米的大陆架海域作业需求，可承担拖网、流刺网、轻型围网等多种常规捕捞作业任务，也可兼顾近海岛礁的短途物资转运、养殖区巡检等辅助生产用途，是中小型渔业生产单位的主力作业载具。从实际作业的功能需求出发，设计阶段首先划定了船体的核心尺寸边界：总长控制在15米，型宽4.2米，型深1.8米，设计吃水1.1米，这个尺寸区间既可以满足近岸小型渔港的靠泊、通航要求，适配多数沿海渔村现有码头的泊位水深、航道宽度限制，也能保证在3-4级海况下的作业稳定性，不会因为船体过小出现大幅横摇影响作业安全，同时控制了建造成本与日常运维的油耗水平。船体结构采用横骨架式设计，

　　肋骨间距设置为500毫米，舷侧外板、船底板采用6毫米厚度的船用钢板，甲板板厚度为5毫米，主甲板下方设置三道水密横舱壁，将船体分隔为首尖舱、鱼舱、机舱、舵机舱四个独立水密舱段，单个舱段进水后仍能保证船体具备足够的储备浮力，满足近海作业船舶的抗沉性要求。上层建筑集中布置在船体中前部，驾驶室设置在二层甲板位置，前方视野无遮挡，可覆盖船首作业区域与前方航道的全范围观察需求，驾驶室后方预留了船员临时休息舱室，可容纳4-6名作业人员轮换休息，舱室内部预留了导航设备、通讯设备、探鱼仪的安装基座与走线通道，不需要后期额外开孔破坏船体结构。主甲板从驾驶室后方一直延伸到船尾，预留了18平米左右的露天作业甲板面积，

　　船尾位置设置了拖网绞机的安装底座与系缆桩，舷侧设置了可折叠的作业栏杆，作业时可放平扩大操作空间，航行时竖起保障人员安全，甲板表面设计了防滑纹路与排水孔，作业过程中溅上的海水可以快速排出，不会在甲板面积水造成人员滑倒。船底尾部设置了单桨单舵的推进系统安装位，适配150马力左右的船用柴油机，螺旋桨直径控制在0.9米，舵叶面积0.32平米，可保证船体的转向灵活性，在狭窄渔港内也能完成自主掉头操作，船首设置了首柱板与锚链孔，适配25公斤规格的霍尔锚，满足近岸锚泊的固定需求。设计过程中充分考虑了渔业作业的实际使用痛点：鱼舱位置设置在船体中部，这个位置是船体横摇、纵摇幅度最小的区域，可减少渔获在舱内的晃动碰撞，保证渔获品相，

　　鱼舱内壁预留了保温层安装空间，后期可加装聚氨酯保温层与制冷机组，实现冰鲜渔获的短途储运；机舱位置设置了足够的检修通道，主机、辅机、油泵等设备周边预留了不小于600毫米的操作空间，方便日常检修与故障排查，机舱顶部设置了可开启的通风舱盖，保证机舱内的空气流通，避免设备运行时温度过高。船体外形采用前倾式首柱设计，可减少航行时的首部上浪，舷侧设置了一道圆弧形的折角线，既可以减少航行阻力，也能提升船体的结构刚度，船尾采用方尾设计，可提升航行时的尾部浮力，减少拖网作业时的尾部下沉量，同时方便拖网设备的收放操作。整个三维建模过程中，所有结构件都按照实际造船的工艺要求做了焊接收缩余量预留，板材的拼接位置避开了应力集中区域，所有开孔位置都做了加强筋补强，避免长期在海浪冲击下出现结构疲劳开裂的问题，模型的所有安装接口都按照通用船用设备的标准尺寸设计，后期选型配套设备时不需要额外做结构修改，可直接对接现有成熟的船用配件体系，降低建造过程中的适配成本。
