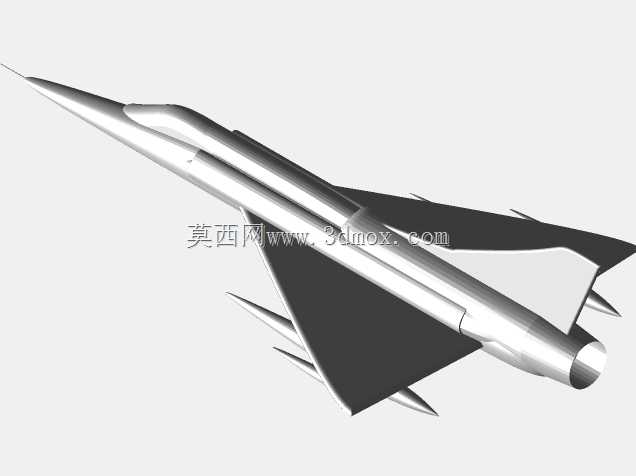

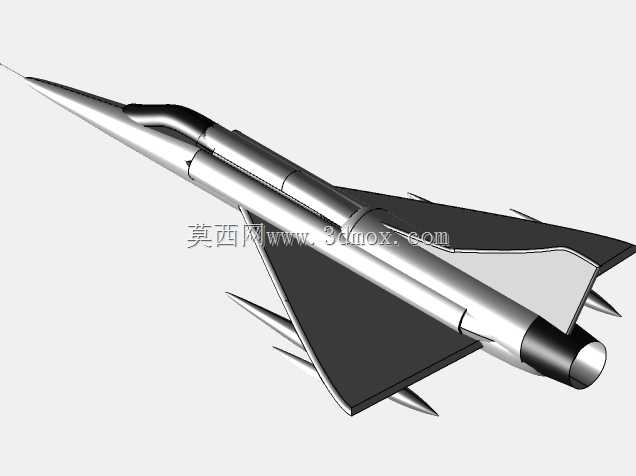

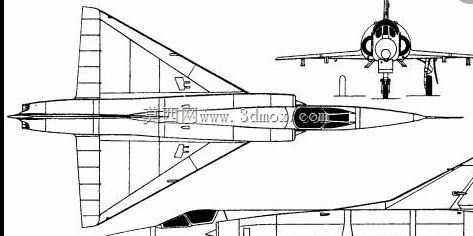

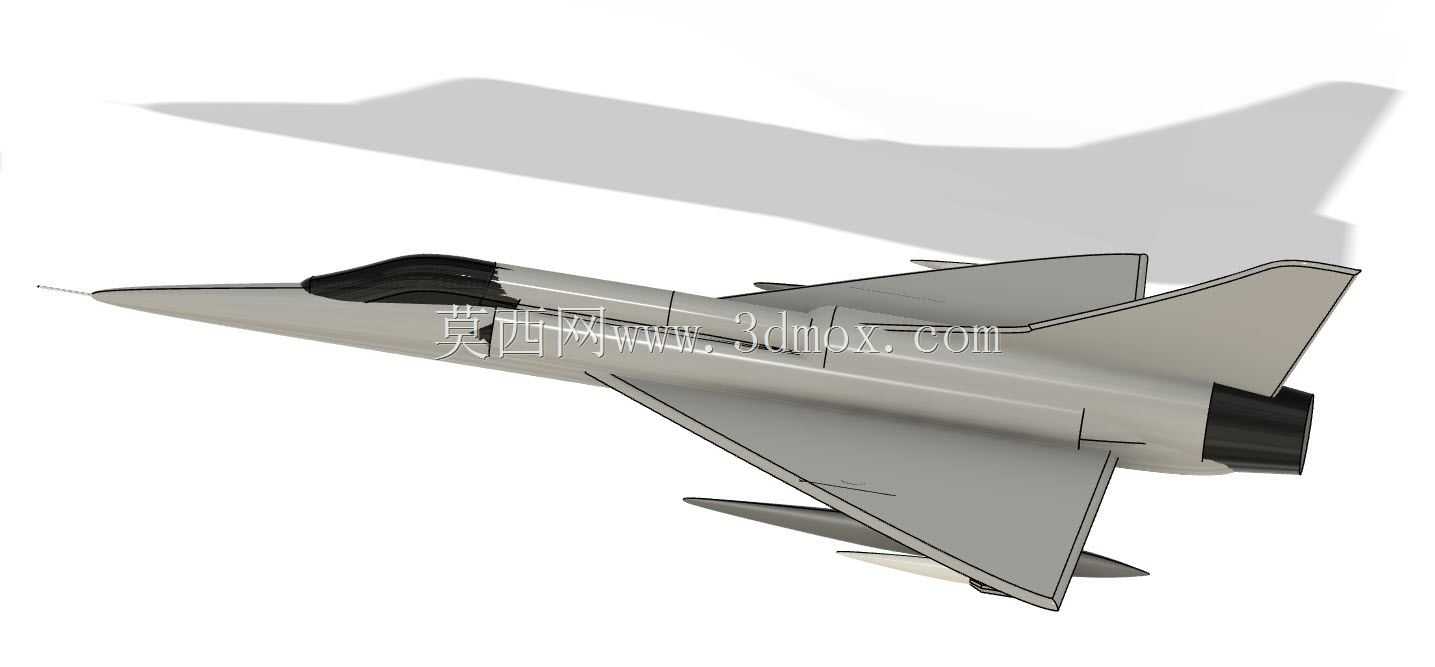

达索幻影5超音速攻击机三维结构设计

　　作为一款在冷战时期被多国列装的对地攻击机型，幻影5的结构设计始终围绕前线低空突防、大载荷投送的核心需求展开，其气动布局延续了达索经典无尾三角翼构型，在建模过程中可以清晰感知到设计团队对高速性能与起降特性的平衡取舍。整机采用全金属半硬壳结构，机身截面按面积律修型，从机头雷达罩段到尾部喷口的过渡段做了连续的截面积平滑处理，能有效降低跨音速飞行阶段的波阻，匹配单台涡喷发动机的推力输出特性，在1马赫以上的速度区间仍能保持较好的操纵稳定性。

　　从安装边界来看，该机翼展与机身长度的比例控制在无尾三角翼机型的经典区间，机翼前缘后掠角较大，相对厚度较薄，既保证了高速飞行时的升阻比，也为机翼内部的燃油箱、起落架舱预留了充足的布置空间；机翼后缘设置的升降副翼同时承担俯仰操纵与滚转操纵功能，在建模时需要严格匹配舵面偏转角度与转轴位置，才能还原真实飞行状态下的操纵响应逻辑。机身前段的座舱采用串列单座布局，风挡与座舱盖的流线型修型完全贴合机身轮廓，避免了额外的气动凸起带来的阻力增量，座舱后方的机身段依次布置航电设备舱、燃油舱、发动机安装段，各舱段的框架位置、蒙皮分块都按照实际维护需求设置了对应的检修口盖位置，在结构建模时需要兼顾蒙皮的连续性与口盖的可拆卸性，还原真实战机的维护设计逻辑。

　　在实际应用场景中，幻影5的核心任务是前线低空对地打击，因此其机身腹部与机翼下方共设置了多处外挂点，可挂载副油箱、航空炸弹、火箭弹发射巢等不同载荷，建模时需要严格匹配各挂点的位置坐标与承载接口尺寸，保证外挂物与机身的安装间隙符合实际工程要求，避免出现飞行状态下外挂物与机身、舵面的干涉问题。起落架采用前三点式布局，前起落架布置在座舱下方的机身轴线位置，主起落架收纳于机翼根部的起落架舱内，机轮尺寸、起落架支柱行程都按照前线简易跑道起降的需求做了强化设计，减震器行程较长，能适应粗糙道面的着陆冲击，起落架收放机构的运动路径在建模时需要做完整的运动仿真校验，确保收放过程中不会与周边结构、管路、线缆产生干涉。

　　尾部的发动机喷口采用收敛式结构，匹配涡喷发动机的排气特性，喷口周围的机身结构做了耐高温的结构强化设计，尾段的腹鳍设置在机身下方，用于提升大迎角飞行状态下的方向稳定性，避免低空突防时因气流扰动出现航向偏离。从功能特性来看，幻影5的设计刻意简化了部分复杂的对空作战航电，将更多的机身空间与载荷能力让渡给燃油与对地攻击武器，因此其作战半径在同级别攻击机中表现突出，能够执行纵深对地打击、近距空中支援等不同类型的任务，在建模过程中可以发现，其机身内部的燃油箱容积占比远高于同期的制空战斗机，这也是其长航程特性的核心结构支撑。

　　在结构细节处理上，全机的蒙皮铆接位置、口盖密封结构、空速管与天线的布置位置都严格按照实机的气动要求设置，所有突出机身表面的传感器、天线都做了流线型修型，尽可能降低附加阻力，机翼前缘的锯齿结构用于延缓机翼表面的气流分离，提升低速飞行状态下的升力特性，改善无尾三角翼机型起降速度偏高的固有问题。对于三维建模从业者而言，还原该机型的过程需要重点关注无尾三角翼布局的气动修型逻辑、各舱段的结构分块、运动机构的行程边界，才能保证模型的结构合理性与工程参考价值，既可以作为航空装备结构教学的参考案例，也能为同类型军用航空器的概念设计提供布局参考。
