十一米级近岸作业测量艇结构设计

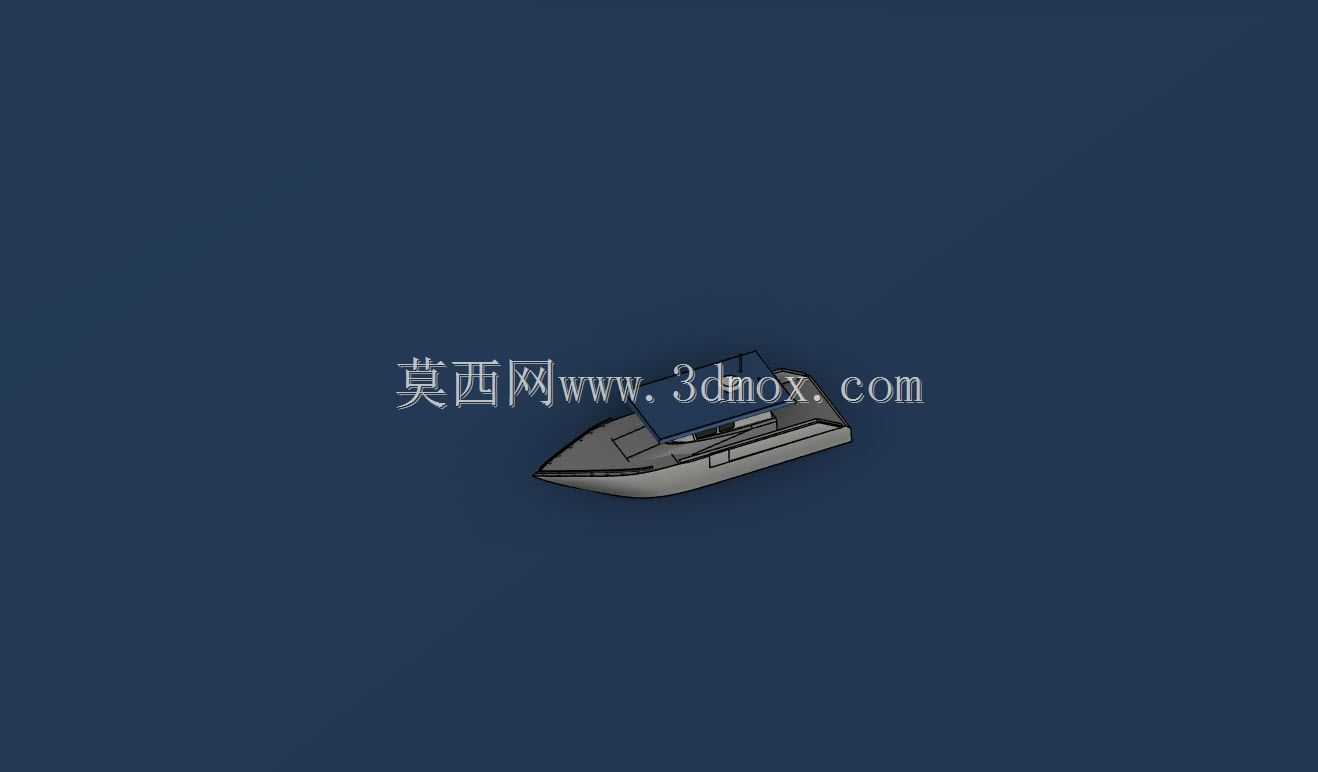

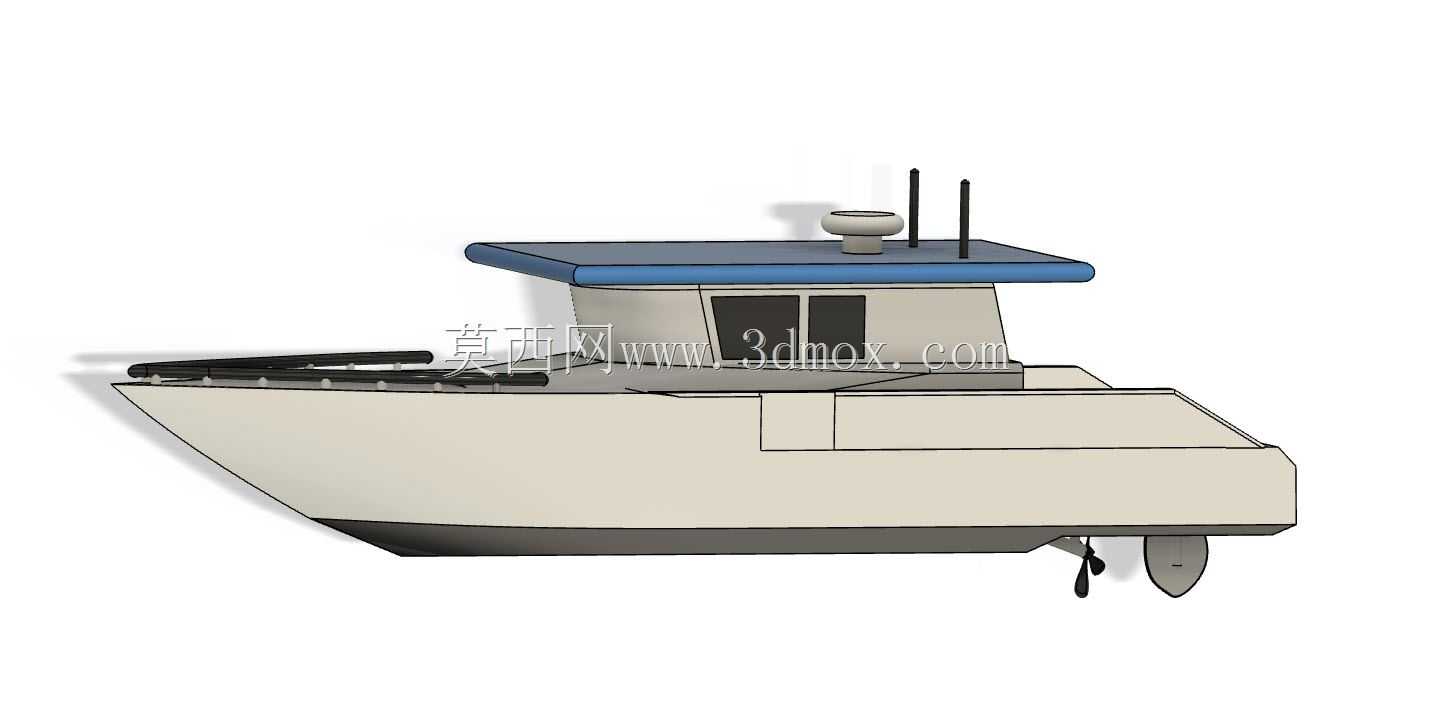

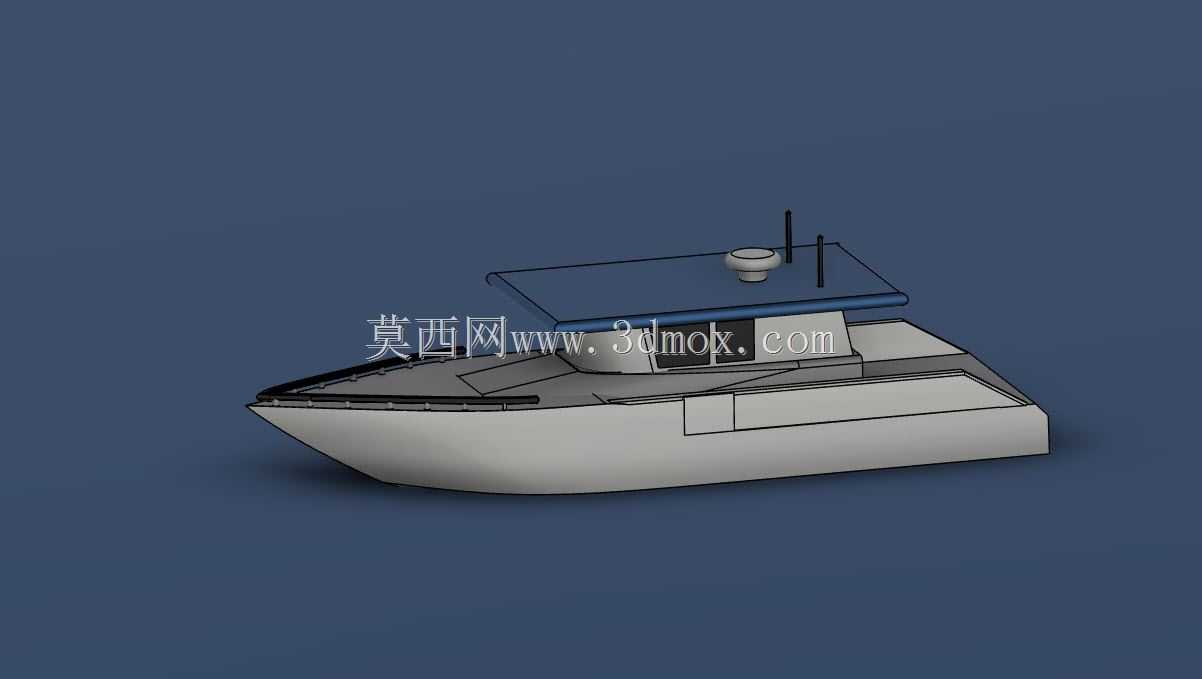

　　这款11米级测量作业艇的三维结构设计，核心围绕近岸浅水区水文测绘、航道巡检、水域环境监测这类高频作业场景展开，区别于大型远洋测量船的大吨位长航程设计，该艇的尺寸边界完全适配近岸、内河、湖泊等受限水域的通航要求，11米的总长控制在多数内河船闸、小型码头的靠泊限制内，吃水深度做了浅吃水优化，能进入水深不足两米的浅滩、河口区域完成作业，填补了大型测量船无法抵达区域的作业空白。

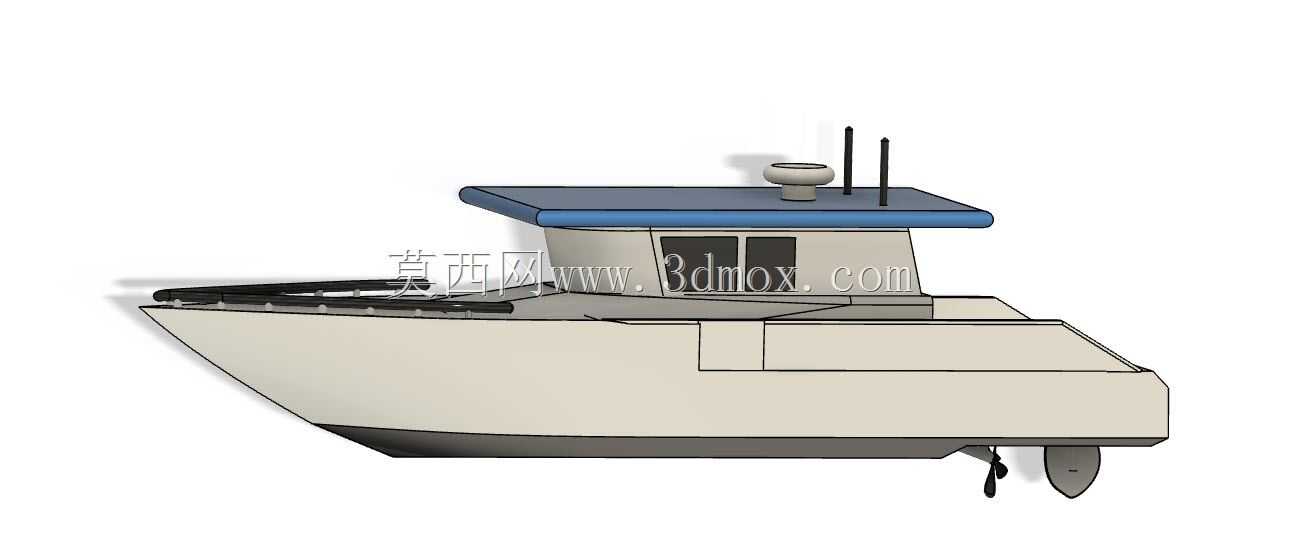

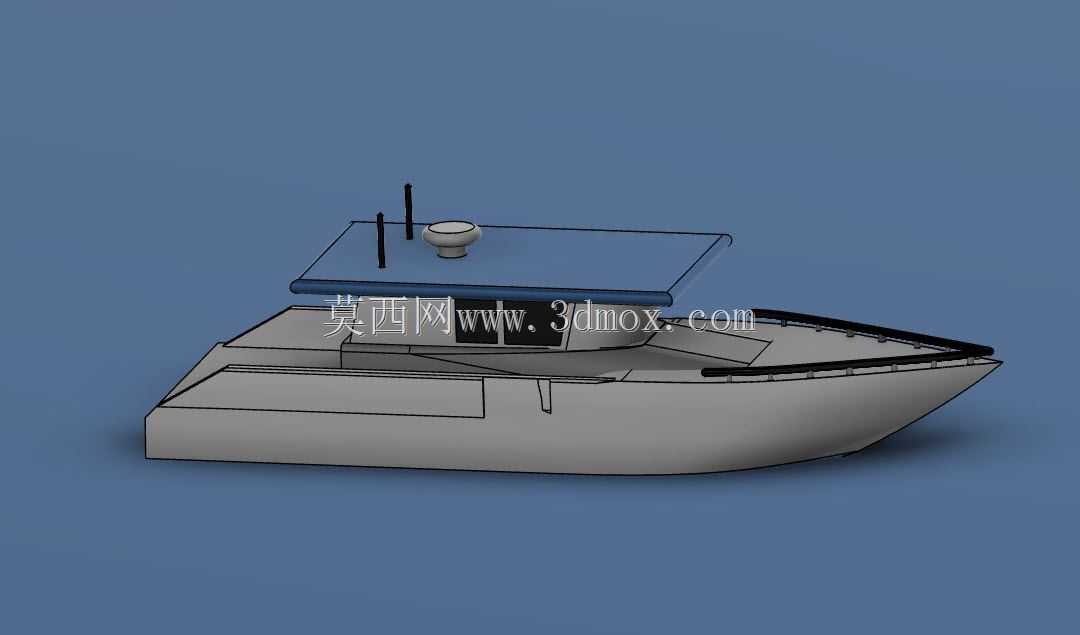

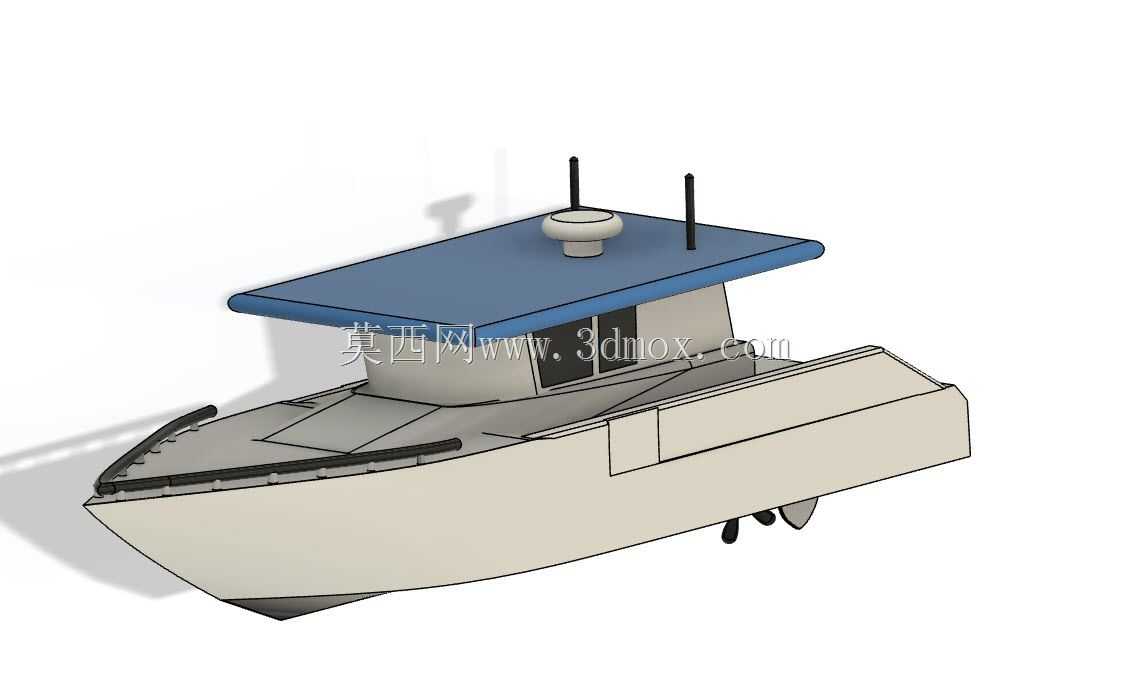

　　从功能布局来看，上层建筑采用单驾驶舱集中式设计，舱室顶部预留了多类测绘设备的安装基座，可根据作业需求搭载水文测深仪、GNSS定位天线、水质采样设备、雷达应答器等不同载荷，基座位置做了结构加强处理，避免航行振动影响测绘设备的采集精度；舱室内部预留了设备机柜安装空间、作业人员临时值守工位，可容纳3-4名作业人员同时开展工作，舱室前侧的观察窗采用大倾角无遮挡设计，作业时驾驶人员可直接观测前侧水域的浮标、障碍物以及水面作业设备的状态，减少视野盲区。

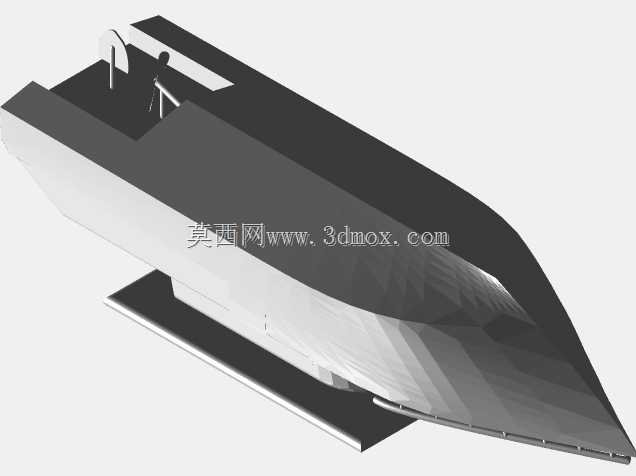

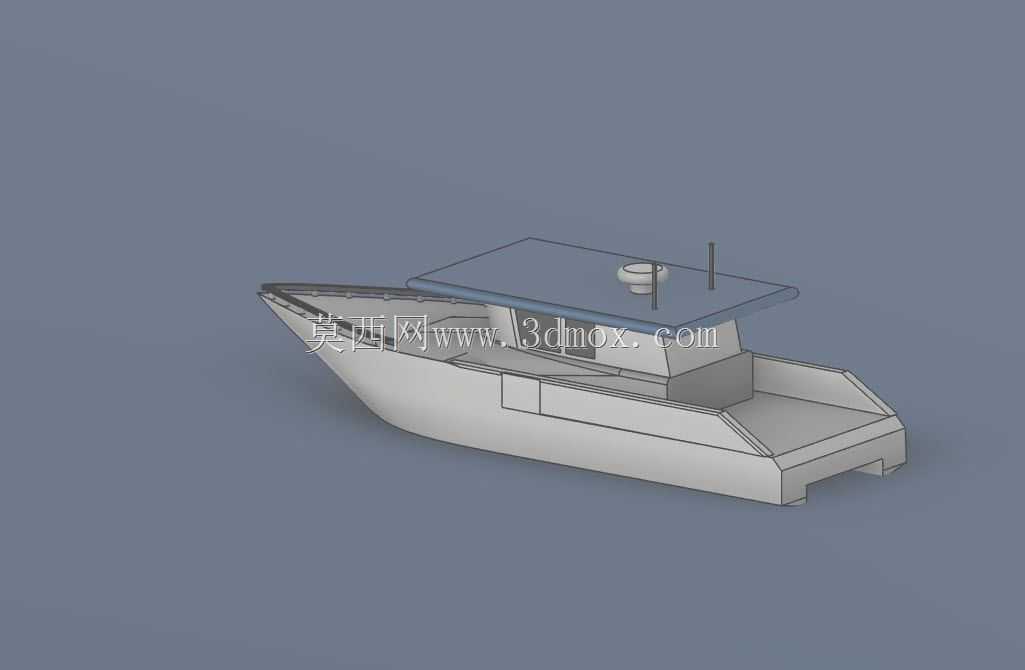

　　船体线型设计上，采用了折角型深V艇底结合尾部压浪板的组合方案，这种线型在10-15节的常规作业航速下能保持较好的航向稳定性，同时降低航行阻力，减少尾浪对近岸堤岸、养殖区的冲刷影响；船首设置了防撞护舷结构，靠泊临时作业点、接触岸壁时可缓冲碰撞力，避免船体结构受损；甲板区域预留了前后作业甲板空间，前甲板可布置临时采样绞车、水文监测设备投放架，后甲板靠近舷侧的位置设置了设备吊装点，可起吊重量不超过300kg的采样设备、监测仪器，甲板表面做了防滑纹理设计，湿滑工况下作业人员行走不易滑倒。

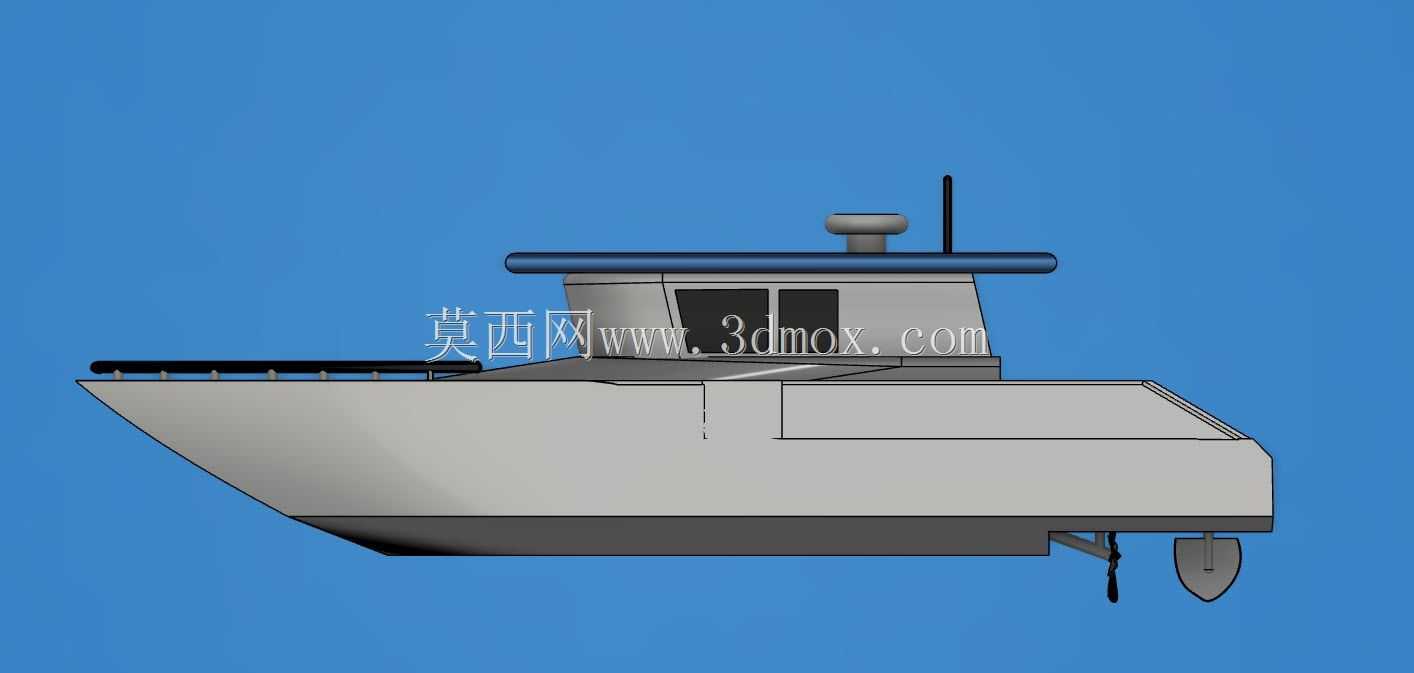

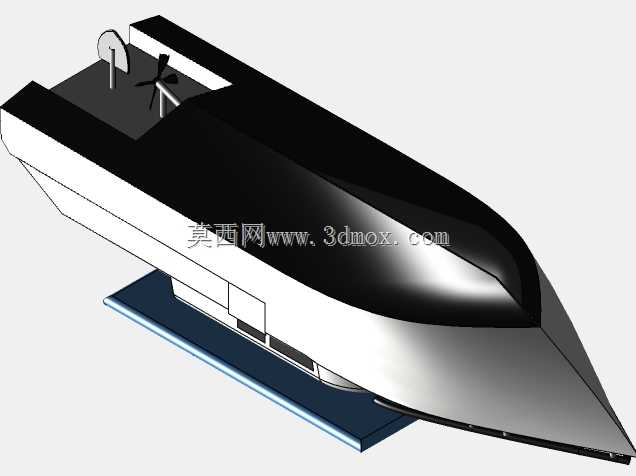

　　动力系统采用舷内外机结合螺旋桨推进的布置方案，螺旋桨位置做了防护格栅设计，在浅水区航行时可避免水草、漂浮杂物缠绕螺旋桨，同时减少触底时螺旋桨被礁石磕碰损坏的概率；船体结构分舱设计上，设置了独立的艏尖舱、动力舱、作业设备舱，各舱室之间采用水密舱壁分隔，单个舱室进水时不会快速蔓延导致整艇沉没，提升近岸作业的安全冗余；燃油舱布置在船体中部重心位置，燃油消耗过程中不会造成船体纵倾变化，影响航行稳定性与测绘设备的水平基准。

　　设计过程中重点考量了作业工况的适配性，针对测量作业需要低速稳向航行的需求，舵系做了小角度舵效优化，在3-5节的低速作业航速下仍能保持精准的航向控制，避免走航式测量时航线偏移导致数据作废；上层建筑的天线安装位置做了电磁兼容优化，不同频段的通讯、测绘天线之间预留了足够的隔离距离，避免信号互相干扰影响设备正常工作；船体的舾装件全部采用耐腐蚀的 marine 级材质，适配淡水、近海盐雾环境下的长期使用，减少日常维护的工作量。

　　从安装边界来看，该艇的整体宽度控制在3.2米以内，可通过普通平板拖车进行公路转运，不需要办理超宽运输手续，能够快速调度到不同的作业水域，应急测绘任务下的响应速度远高于大型测量船舶；艇体的总重量控制在8吨以内，普通的小型游艇码头、临时岸点的吊装设备都能完成上下水作业，不需要依赖大型港口的吊装设施，进一步拓展了作业的覆盖范围。
