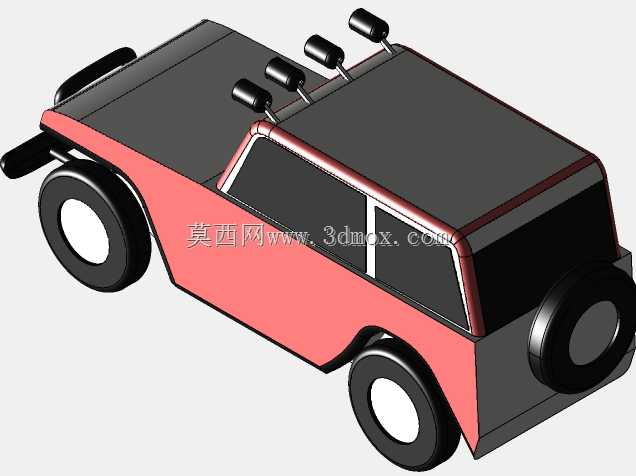

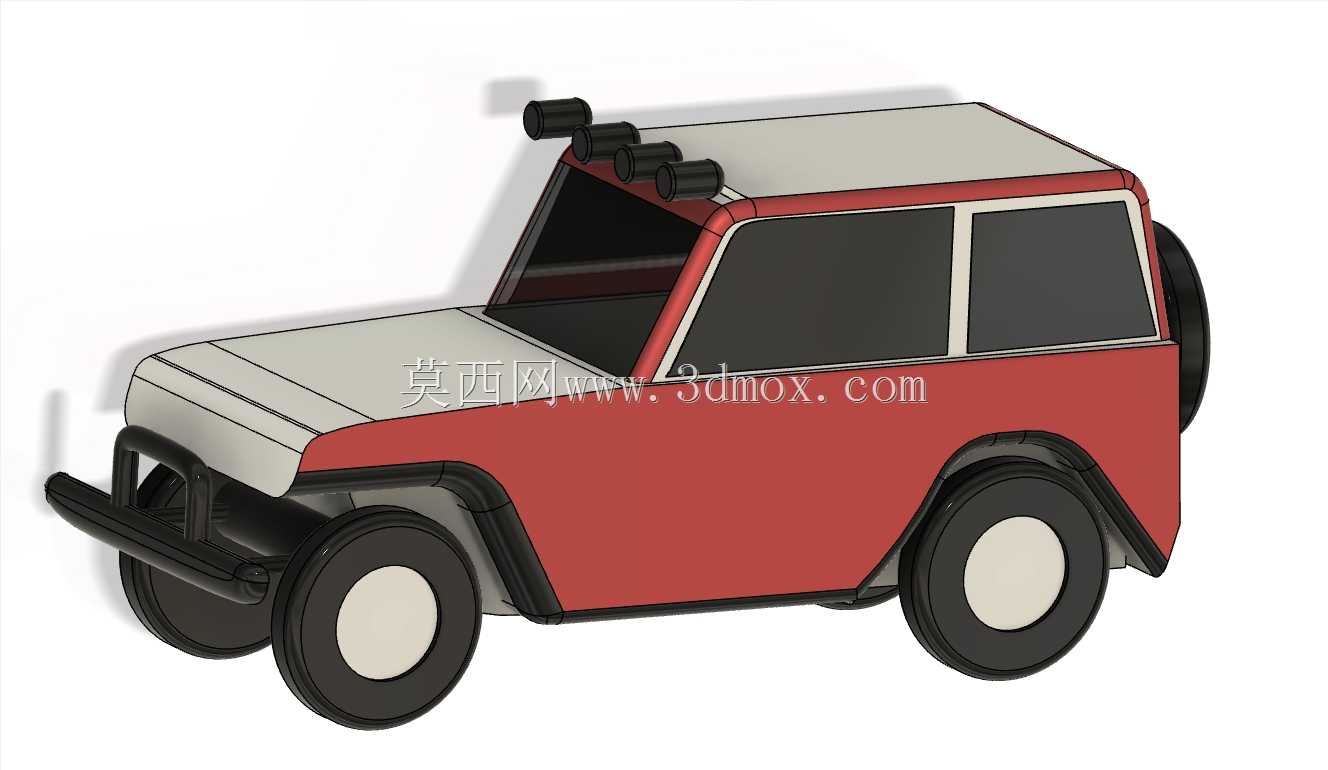

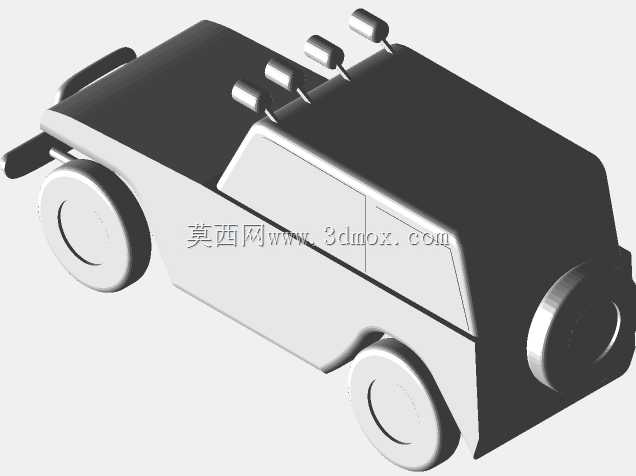

卡通风格短轴硬派越野小车外观结构

　　做这款Q版短轴硬派越野的三维结构时，最先锚定的是玩具级摆件与文创周边的落地场景，区别于量产实车的工程化设计，这类卡通化车型不需要严格对标真实整车的底盘硬点、动力总成布置边界，核心是在保留硬派越野核心识别特征的前提下，压缩整体尺寸、简化结构复杂度，适配注塑开模、3D打印的小批量生产需求。从实际用途来看，该结构既可以作为桌面装饰摆件的原型，也能拆分部件作为儿童拼装玩具的组件，还能为汽车文创IP的衍生设计提供基础外观参考，不需要承担真实车辆的行驶、承载功能，所有结构设计都围绕外观辨识度、装配便捷性、结构强度冗余三个核心维度展开。

　　设计思路上没有走写实复刻的路线，而是对经典短轴越野的特征做了几何化提炼：首先把实车的棱角线条做了圆角钝化处理，所有外露钣金棱边都保留了1.5-2mm的圆角过渡，既避免玩具类产品的锐边安全隐患，也契合卡通风格的圆润视觉感受；车头部分保留了硬派越野标志性的管状前杠结构，没有做复杂的防撞溃缩结构，而是简化为一体化的弧形管架，和前舱盖的安装边界做了嵌入式卡扣配合，不需要额外螺丝固定就能完成前杠与车身主体的装配。车顶的辅助射灯组没有照搬实车的复杂灯组结构，而是简化为三个等直径的圆柱造型，直接集成在车顶前部的安装凸台上，和车顶行李架的简化结构融为一体，既保留了越野车型的外观识别点，又不会因为细小独立零件过多导致生产装配难度提升。

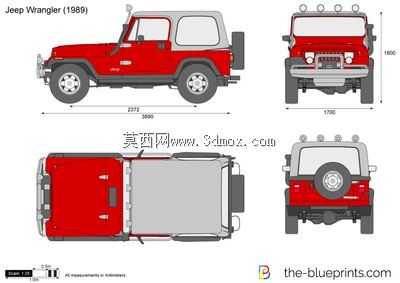

　　车身侧面的结构处理上，刻意压缩了轴距与车身长度的比例，把真实短轴牧马人2.4米左右的轴距按比例缩小到整体车身长度仅120mm左右的尺寸区间，车身宽度控制在65mm，车身高度（含车顶射灯）控制在70mm，整体尺寸刚好适配掌心握持的摆件尺寸需求，也符合1:32左右的玩具车常规尺寸边界。轮拱部分做了突出的宽体包覆设计，用黑色一体化的轮眉结构区分车身主色与防刮区域，和真实越野车型的防擦轮眉功能形成视觉呼应，同时轮眉结构直接作为轮轴安装的支撑座，把轮轴的安装孔位集成在轮眉内侧的加强筋上，不需要额外设计独立的轮轴固定支架，减少了零件数量。车轮部分做了简化处理，轮胎部分用带浅胎纹的圆柱结构替代复杂的越野胎纹，轮毂采用单色圆形凹面设计，轮轴采用直径3mm的标准插销结构，和车身两侧轮拱的安装孔间隙配合，保证车轮可以顺畅转动，同时不会出现松脱掉落的问题，装配时只需要从一侧将轮轴穿入车轮与车身安装位，端部做热熔铆点就能完成固定，生产装配效率很高。

　　车身的分件设计充分考虑了注塑工艺的脱模需求，整个模型仅分为车身主壳、前杠、车顶射灯组、四个车轮、后挂备胎五个独立部件，没有倒扣结构，所有部件的脱模斜度都控制在1.5度以上，不需要复杂的行位、斜顶结构就能完成开模，大幅降低了模具成本。后挂备胎的结构直接卡扣在车尾的安装凸台上，和车身尾部的贴合面做了定位止口，保证装配后不会出现偏移错位，同时备胎的尺寸和车轮完全一致，不需要单独开模，实现了零件通用，进一步压缩生产端的成本。车窗部分没有做独立的透明件设计，而是直接在车身壳体上做内凹的深色区域模拟车窗效果，既省去了透明件的装配工序，也避免了小尺寸透明件容易刮花、脱落的问题，更适配玩具类产品的耐用性需求。

　　从安装边界来看，所有部件的配合间隙都控制在0.1-0.15mm之间，卡扣结构的卡入量设计为0.8mm，既保证装配后部件之间不会出现松旷异响，也不会因为过盈量太大导致装配困难。车身壳体的壁厚统一设置为1.8mm，所有转角位置都做了壁厚均匀处理，避免注塑过程中出现缩痕、缺胶的问题，内部在车顶、车底位置加了十字形的加强筋，筋位厚度0.8mm，保证整个壳体在1米高度自由跌落的情况下不会出现开裂变形，满足玩具类产品的常规强度要求。在细节特征的处理上，没有添加过多冗余的装饰件，比如车门把手、侧踏板、油箱盖这类细小结构都做了省略，仅保留了最核心的硬派越野识别元素，让整体造型更简洁统一，也避免了细小凸起容易断裂的问题。

　　实际做结构校验的时候，特意把整车的重心做了降低处理，车底部分增加了1mm厚的配重块安装位，可以根据产品需求嵌入金属配重块，让摆件放置时更稳，不会出现轻微触碰就倾倒的问题，车轮的转动阻尼做了微调，既可以顺畅推动滑行，也不会因为阻尼太小导致放置时出现自行滑动的情况。整个结构没有复杂的运动机构，所有部件都是固定或简单转动配合，没有易损的小尺寸连接件，不管是作为3D打印的个人定制摆件，还是作为批量生产的儿童玩具，都有足够的结构可靠性与生产可行性，同时高度提炼的外观特征也能让使用者一眼识别出短轴硬派越野的产品属性，不会因为过度简化失去车型本身的辨识度。
