歼十单座多用途喷气式战斗机三维结构

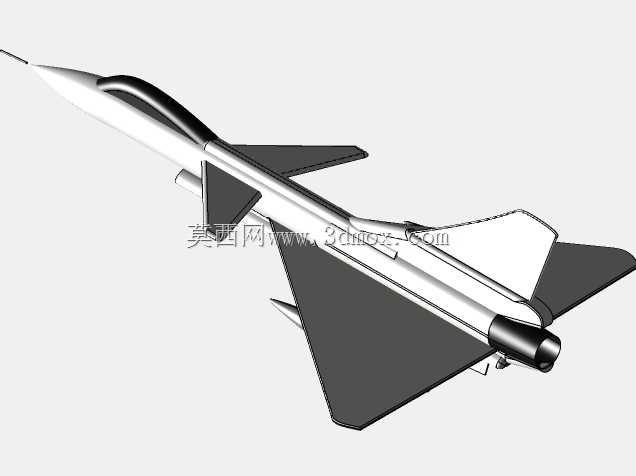

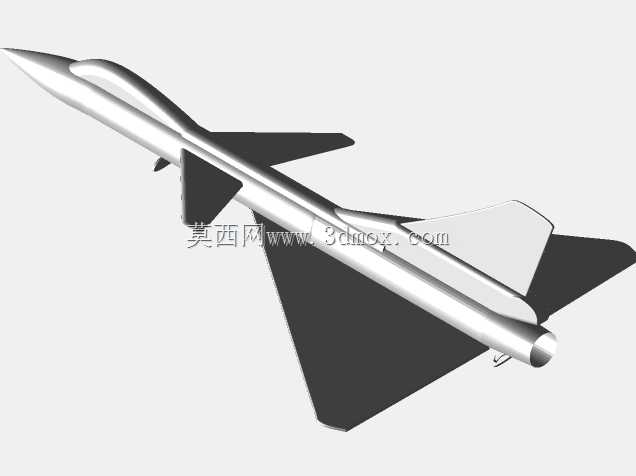

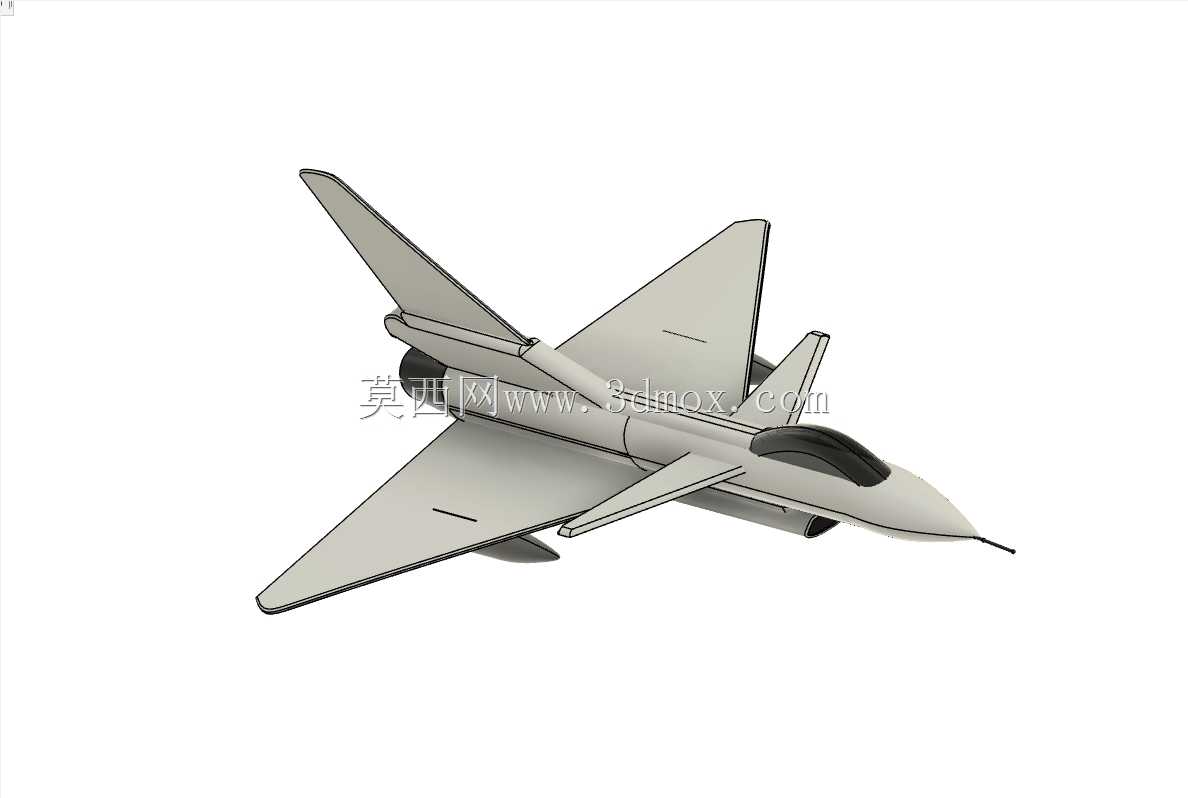

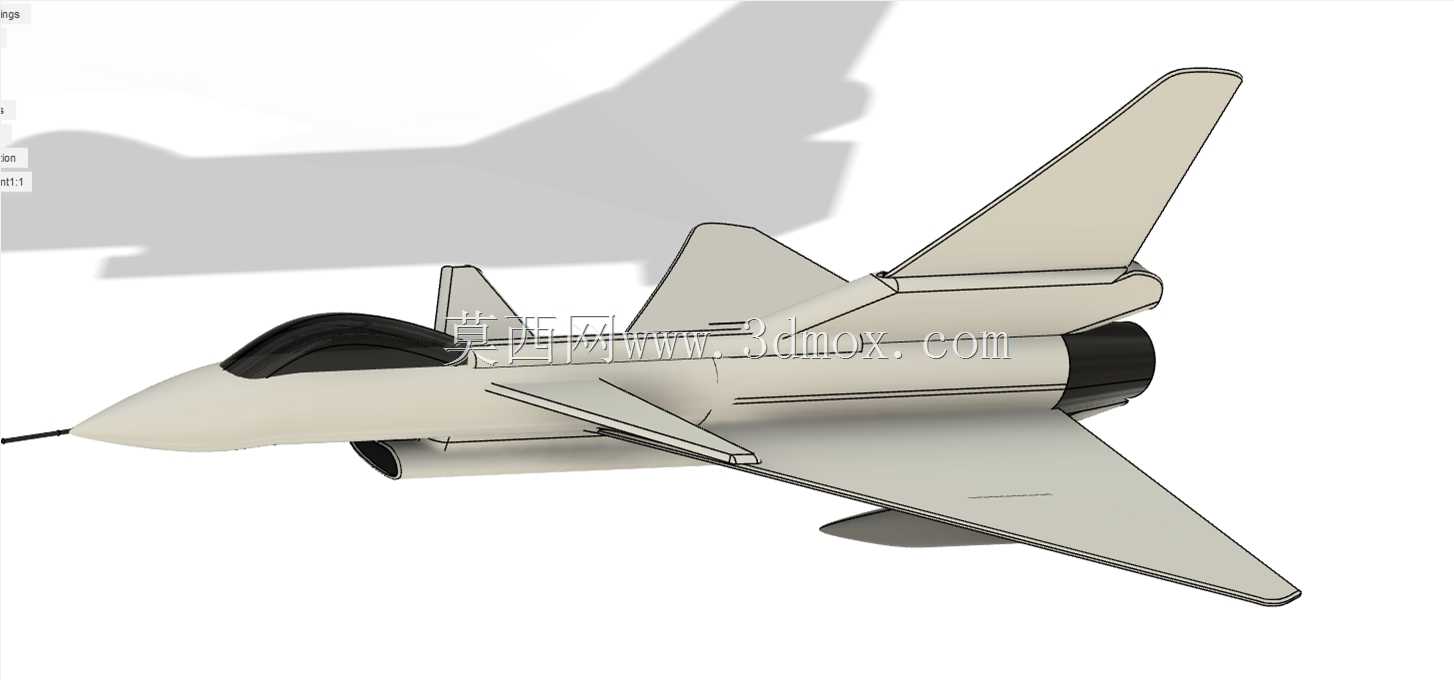

　　从结构设计的角度拆解这款机型的三维模型，首先要明确其核心应用场景是国土防空巡逻、制空权争夺以及兼顾对地对海精确打击任务，作为单发单座的空中作战平台，其整体气动布局完全围绕跨音速、超音速阶段的机动性能做针对性优化。模型还原的鸭式布局+大后掠三角翼组合，是整个结构设计的核心逻辑起点：不同于常规布局的水平尾翼配平逻辑，前置鸭翼在战机做大迎角机动时，能够先于主翼产生脱体涡，扫过主翼上表面实现气流增升，直接提升战机的瞬时盘旋角速度与短距起降能力，这一设计对应的实际使用场景，就是近距离空战中快速抢占导弹发射阵位、以及前线机场较短跑道条件下的快速起飞需求。

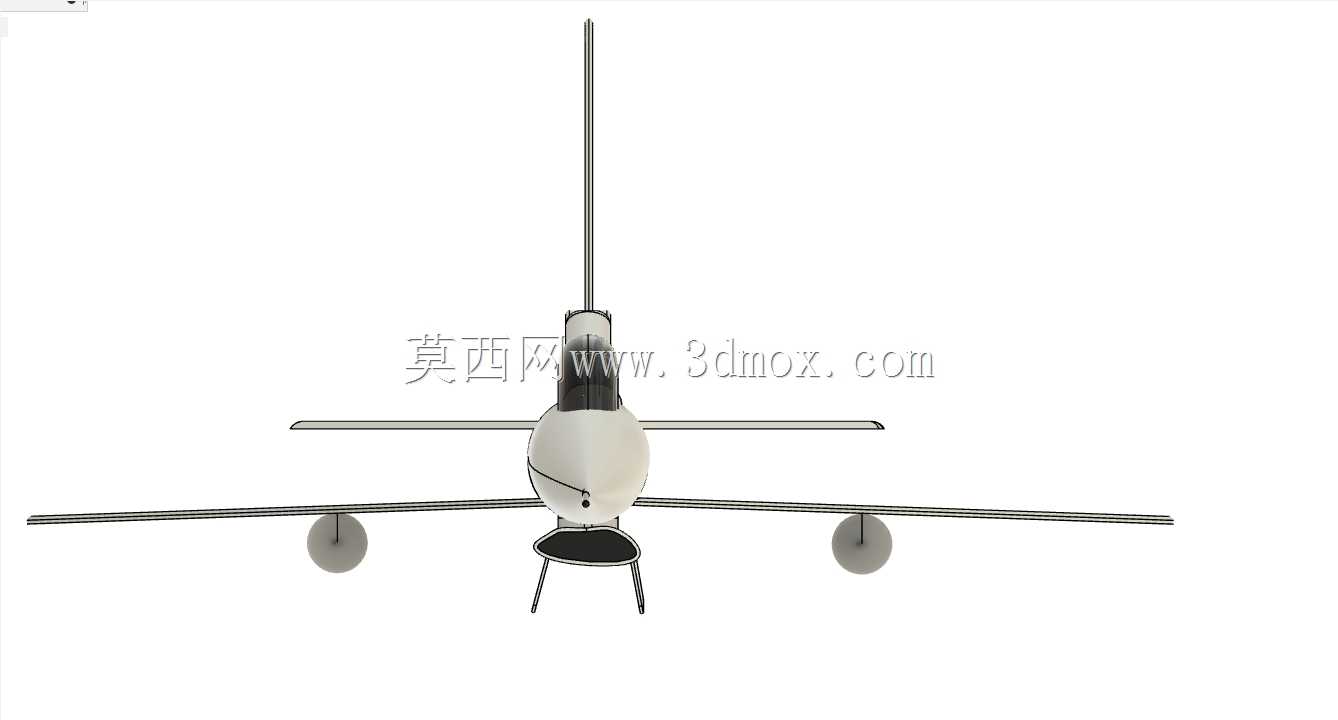

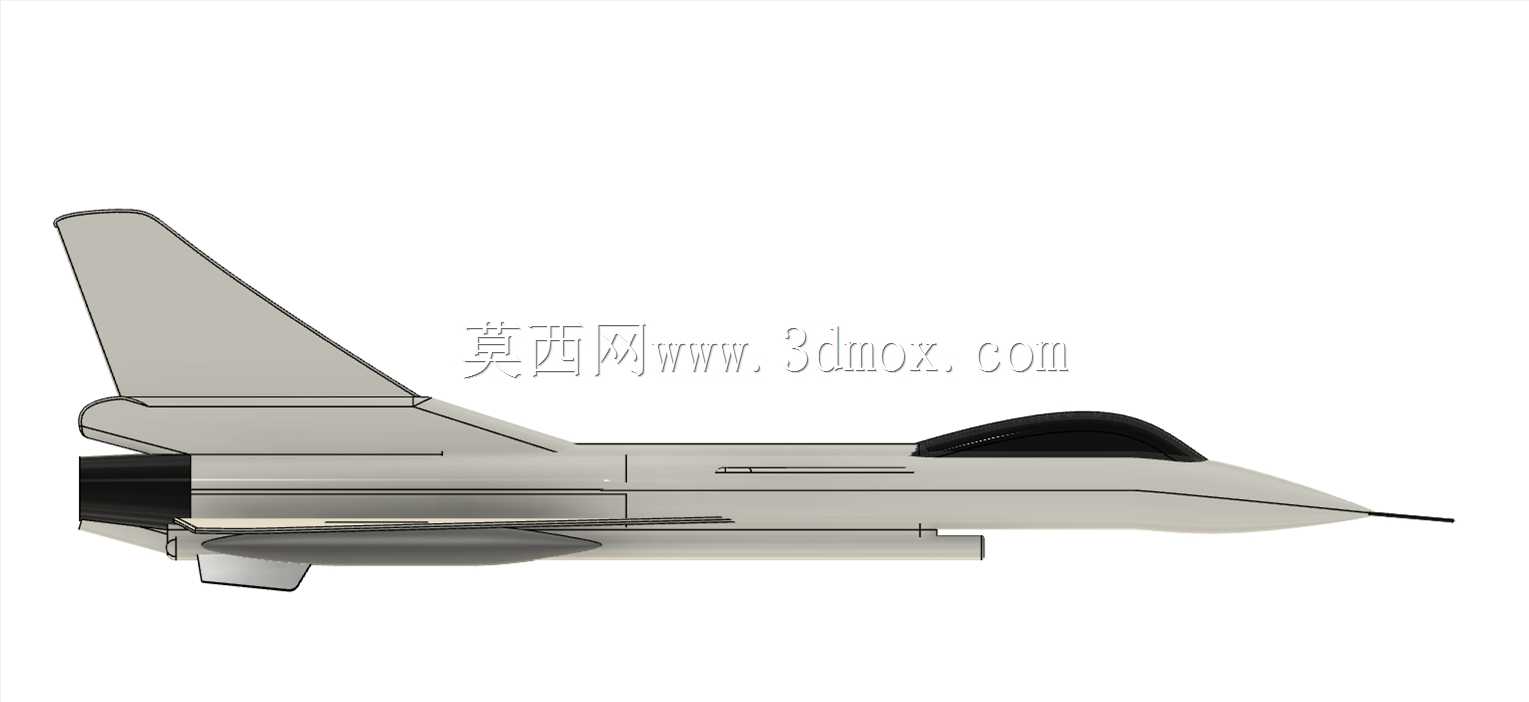

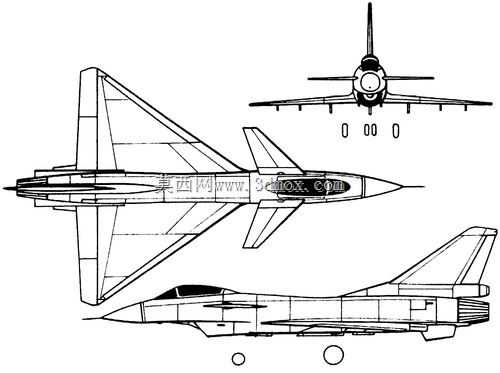

　　从外形尺寸与安装边界来看，模型严格还原了实机的结构比例：机身整体呈蜂腰状修型，符合跨音速面积律设计要求，能够大幅降低跨音速飞行阶段的波阻；机身前段的椭圆形截面雷达罩安装边界，预留了机载雷达的安装空间与维护口盖位置，座舱盖采用整体式圆弧风挡，既保证了飞行员的全向视野，也通过流线修型减少了座舱段的气动阻力。进气道采用机腹矩形进气设计，进气口位置的附面层隔道结构在模型中做了准确还原，这一结构的作用是将机身表面形成的低能量附面层气流隔离在进气道外，保证发动机在大迎角、侧滑等复杂飞行姿态下，依然能够获得稳定均匀的进气，匹配大推力涡扇发动机的工作需求，避免发动机出现喘振等故障。

　　主翼的结构设计上，模型还原了三角翼的前缘扭转设计，机翼后缘设置的襟翼、副翼作动机构安装位清晰可见，襟翼在起飞阶段下放能够进一步提升升力，缩短滑跑距离，降落阶段配合减速板使用能够快速降低着陆速度；副翼则负责战机的滚转操纵，配合鸭翼的差动偏转，能够实现更快的滚转响应速率，这在近距离格斗规避敌方导弹、调整机头指向的过程中至关重要。垂尾采用大后掠单垂尾设计，垂尾根部预留了减速伞舱的安装位置，垂尾后缘的方向舵作动边界清晰，方向舵主要负责战机的航向操纵，配合副翼实现协调转弯，在侧风着陆场景下也能够通过方向舵偏转修正航向偏差。

　　机身中段的起落架舱结构在模型中做了准确还原，前起落架采用双轮结构，安装于进气道后方的承力结构上，主起落架为单轮结构，收纳于机翼根部与机身连接的承力框位置，起落架的收放路径完全避开了机身内部的油箱、航电设备舱、发动机安装舱的空间，保证内部空间利用率最大化。机身表面的口盖划分也符合实机的维护设计逻辑：航电设备舱、武器挂点的接口、燃油加注口、发动机维护口盖的位置都做了对应还原，地勤人员可以通过对应的口盖快速完成设备检修、燃油加注、弹药挂载等作业，直接提升战机的再次出动效率，这一设计点直接对应前线机场高强度出动的实际使用需求。

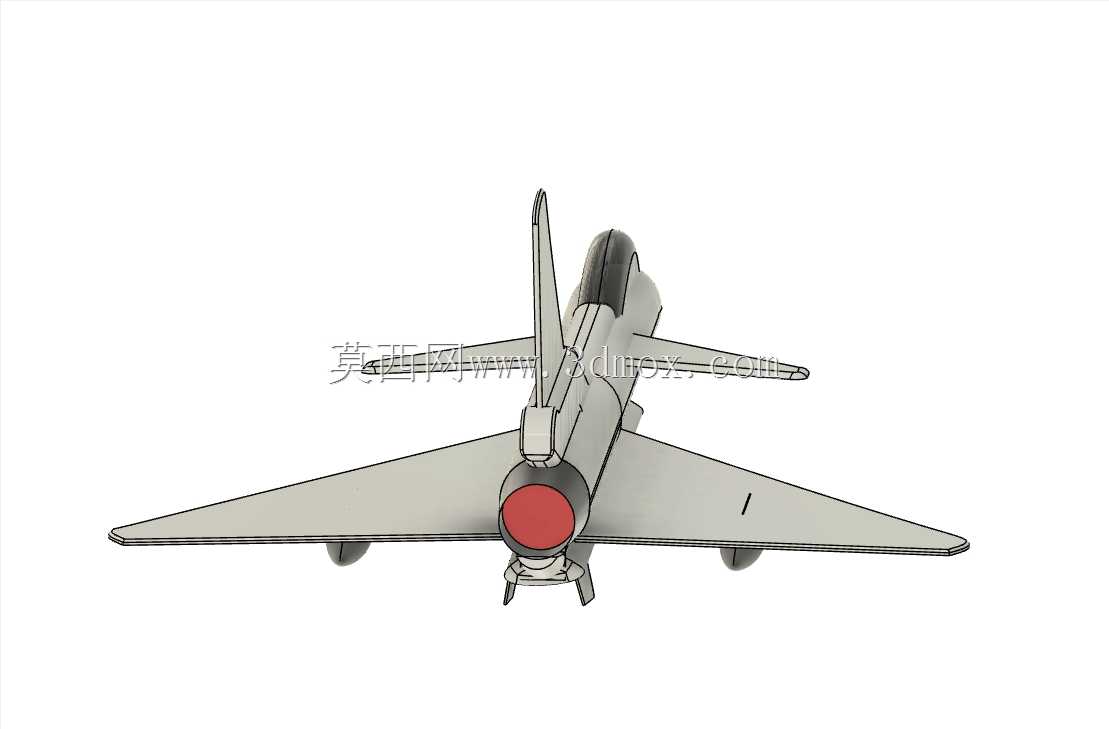

　　武器挂点的布局上，模型还原了机翼下的多个重载挂点与翼尖挂点的安装边界，翼尖挂点可挂载近距空空导弹，机翼内侧挂点可挂载副油箱或者中距空空导弹、对地精确制导弹药，机身腹部的挂点可挂载大型副油箱或者重型对地攻击弹药，不同挂点的承力结构在模型中都做了对应体现，保证挂载方案的灵活性，既可以执行纯制空作战的挂载配置，也可以切换为对地打击任务的挂载配置，匹配多用途的作战定位。尾喷管的结构采用可调收敛扩张喷口设计，模型还原了喷口调节片的结构细节，可调喷口能够根据发动机的不同工作状态调整喷口截面积，在亚音速飞行阶段缩小喷口提升排气速度，超音速阶段扩张喷口匹配超音速排气流，最大化发动机的推力效率。

　　从建模逻辑来看，整个模型的曲面构建完全遵循气动外形的连续性要求，机身曲面、机翼曲面、鸭翼曲面之间都实现了G2连续，没有出现曲面褶皱、曲率突变的问题，能够直接用于气动仿真分析的基础模型使用；内部结构的预留空间也符合实机的结构布置逻辑，航电舱、座舱、发动机舱、燃油舱的位置划分清晰，可进一步细化内部结构的建模工作，用于结构强度仿真、维护性演示等场景。对于航空装备结构设计从业者来说，这款模型能够直观展示鸭式布局战机的结构设计逻辑，从气动布局到结构承力、从空间布置到维护设计的各个细节都有准确还原，可作为同类战机设计的参考样例，也可用于航空科普场景的结构展示使用。
