小型飞机座舱甚高频通信应答器面板设计

　　这套航电控制装置的设计，最初是围绕小型单发活塞式轻型飞机的VFR目视飞行规则座舱改装需求展开的，核心是解决传统老式仪表座舱通信、应答功能分散，飞行员操作动线过长的问题。在实际通用航空作业场景里，不管是私人飞行、飞行训练还是短途低空通勤，甚高频通信电台和空管应答机都是和管制部门保持联络、传递飞行状态的核心机载设备，老式机型的这两类设备往往分散安装在仪表板不同位置，飞行员在调整频率、切换应答机编码、设置高度报告的时候，视线需要在多个仪表间来回切换，手动操作的行程也长，在起降阶段这类高工作负荷场景下，很容易分散注意力，带来操作风险。

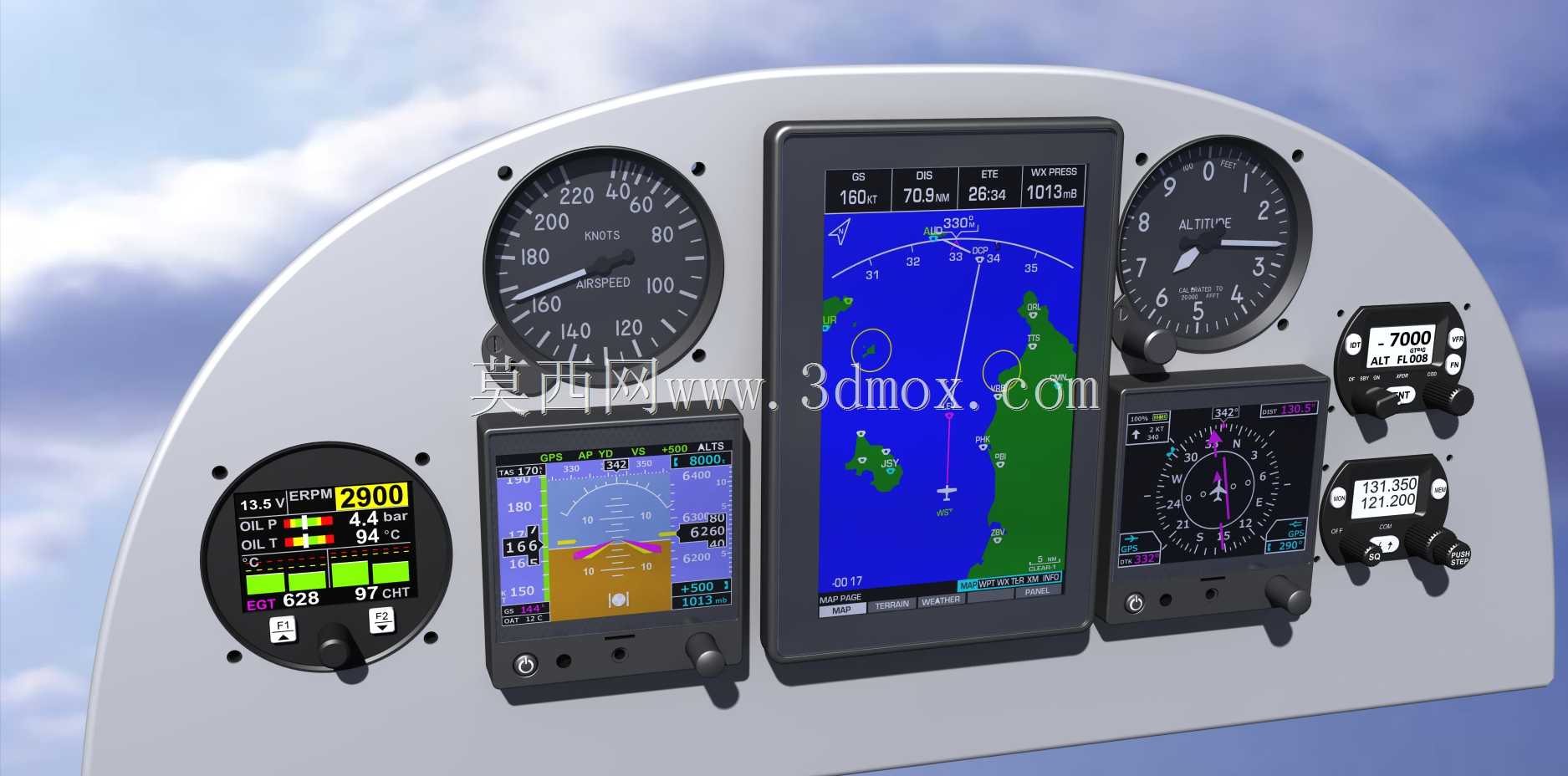

　　设计过程中首先梳理了实际飞行中的操作优先级：甚高频电台的频率调节、音量控制、发话按钮是使用频率最高的操作项，应答机的编码调整、模式切换、高度报告开关的操作频率次之，其余的功能设置项属于飞行前调试阶段操作，飞行中很少触碰。基于这个操作逻辑，在面板布局上把高频操作的旋钮、按键都布置在飞行员正常坐姿下右手无需大幅移动就能触及的区域，和姿态仪、高度表、空速表这类核心飞行仪表的视线夹角控制在15度以内，保证飞行员操作时不需要大幅度偏离观察外部环境和核心飞行仪表的视线。

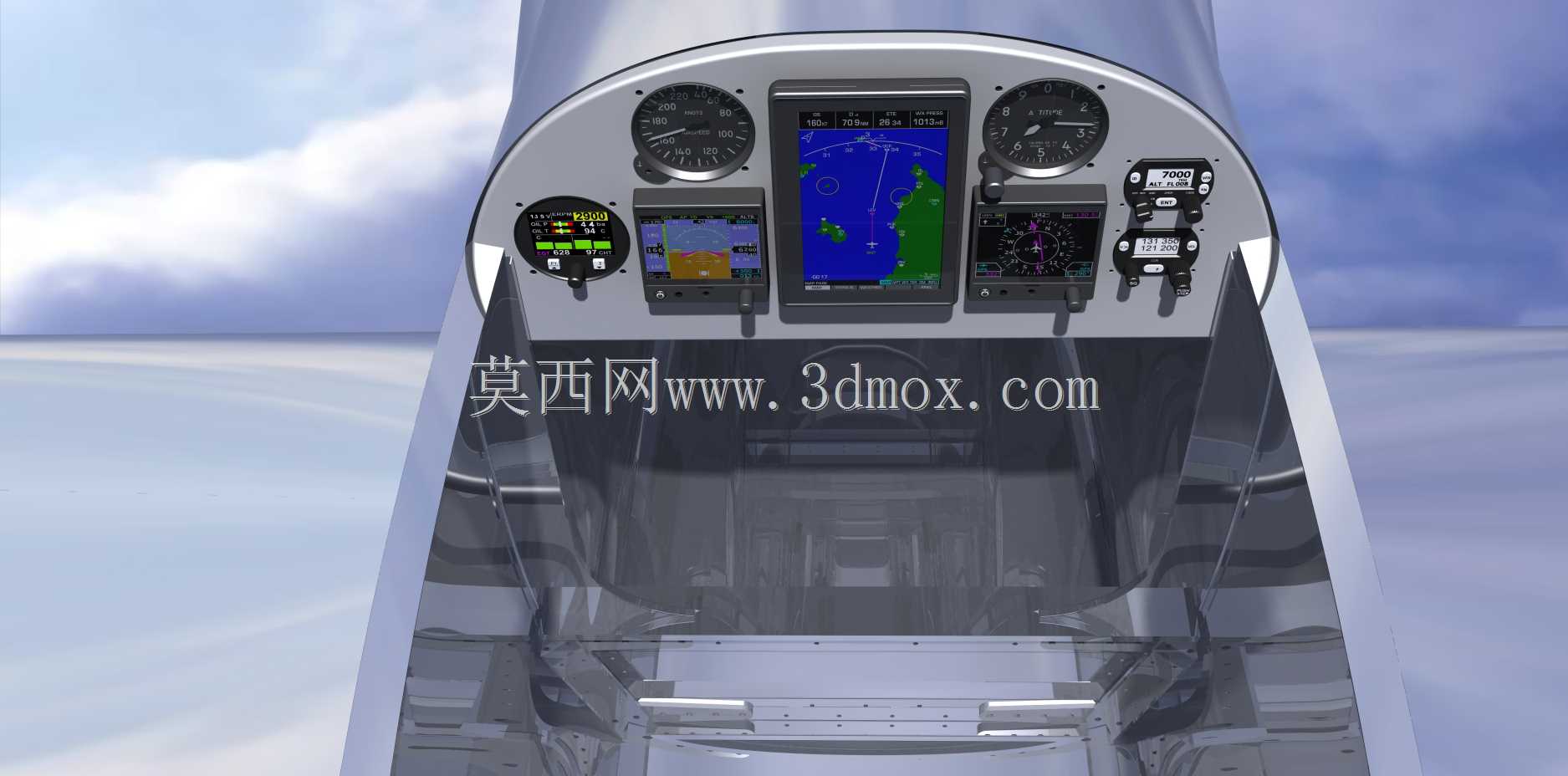

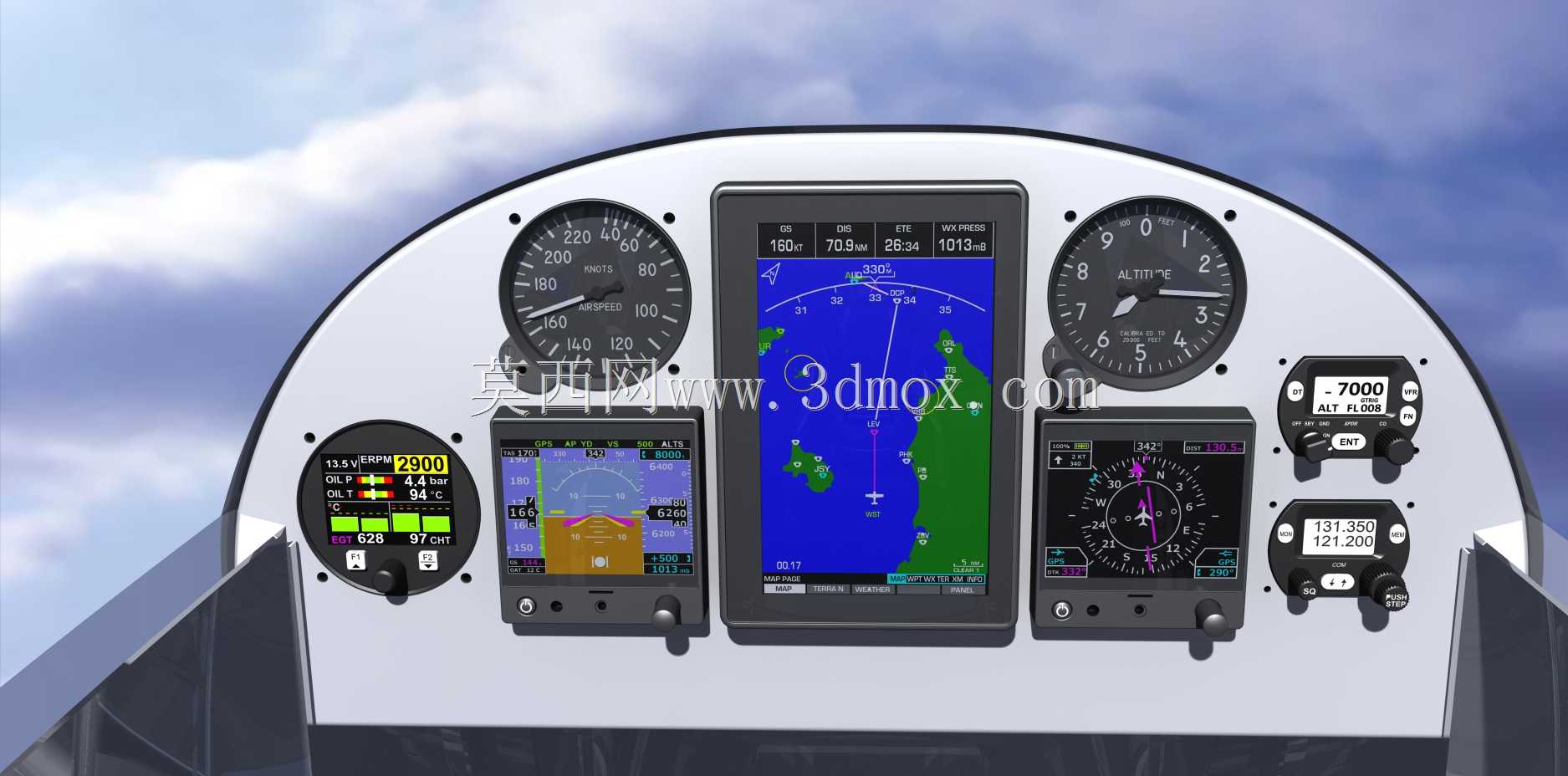

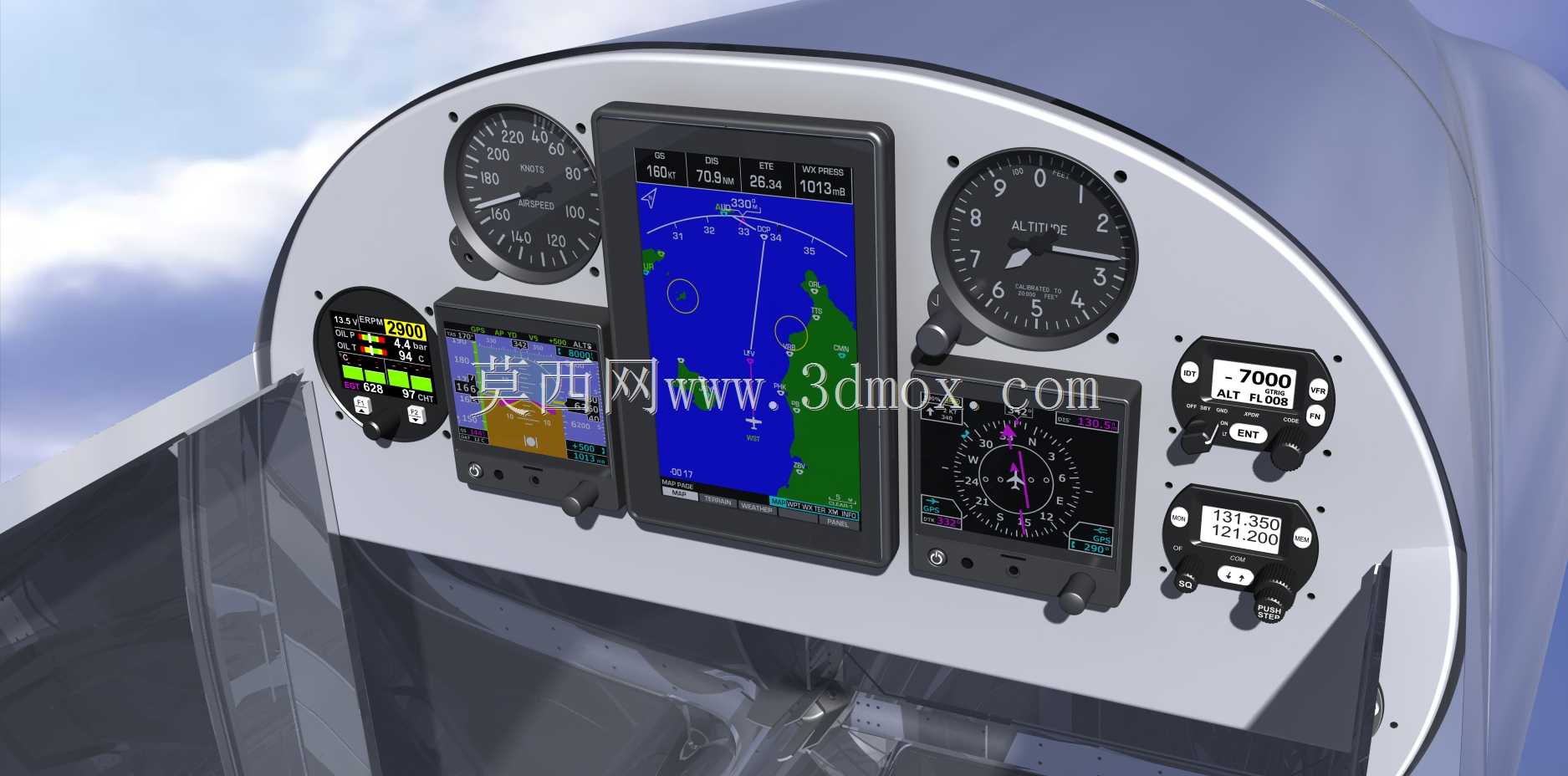

　　外形尺寸上，整套面板完全匹配小型轻型飞机标准仪表板的安装开孔边界，整体面板采用圆弧收边的造型，适配小型飞机座舱前部的曲面轮廓，不会和座舱盖框架、驾驶杆的操纵行程产生干涉。每个控制单元的安装座都预留了标准的机载设备安装导轨位，和市面上主流的民用轻型飞机航电安装支架通用，不需要对原机仪表板结构做大规模切割改装，只需要按照开孔模板开出对应尺寸的安装孔，就能完成设备固定，降低改装的施工难度。

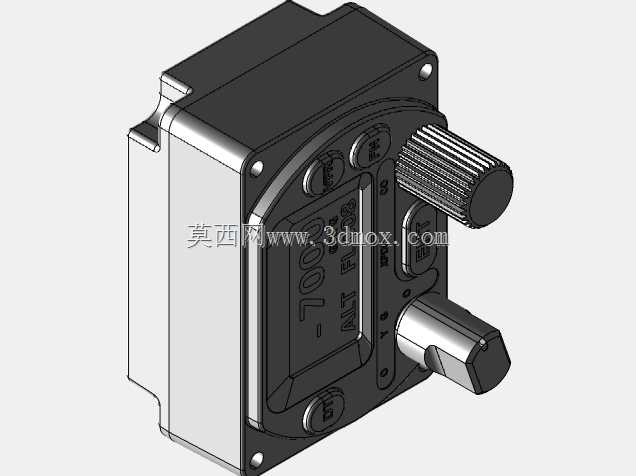

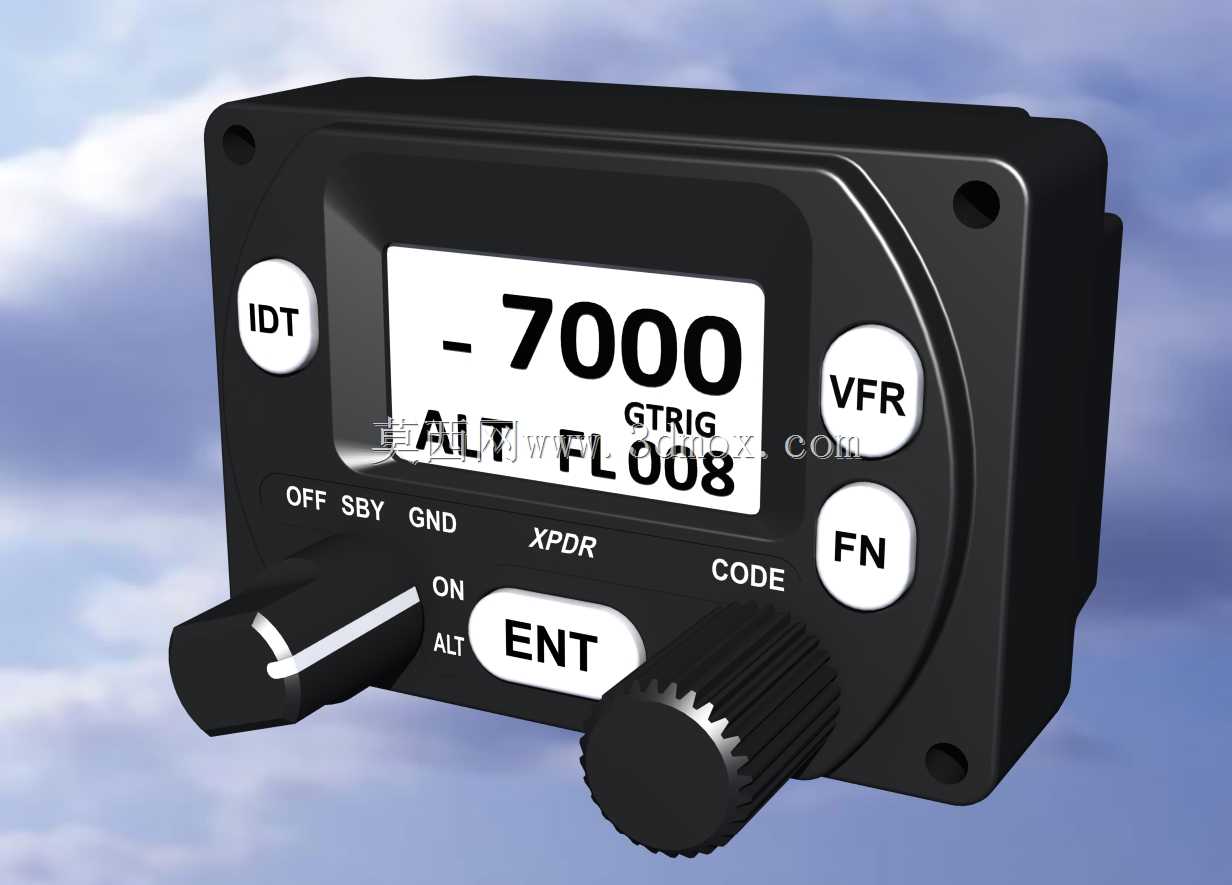

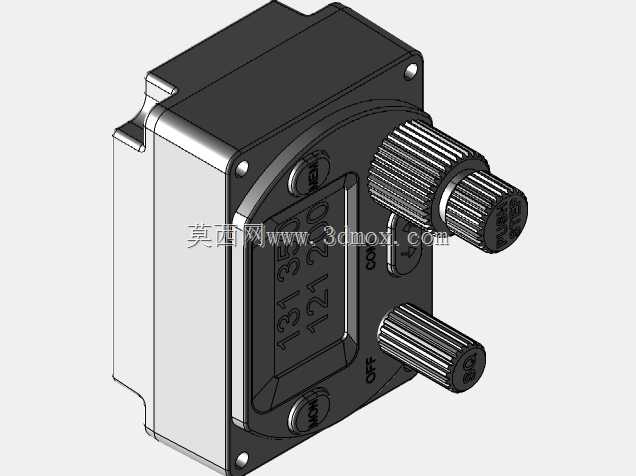

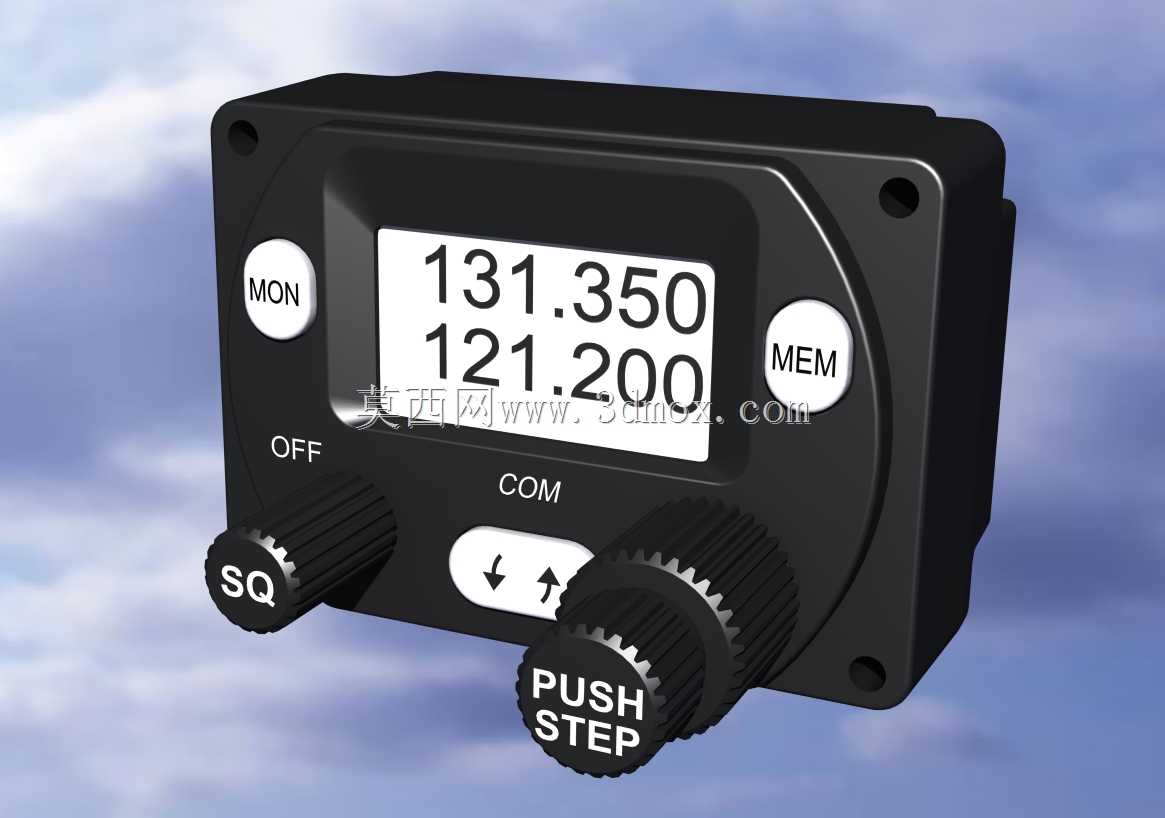

　　功能层面，这套装置把甚高频通信的频率调节、信道切换、静噪控制，和应答机的模式切换、编码输入、高度报告触发功能做了集成化布局，同时保留了和传统模拟仪表的兼容接口，既可以搭配传统的机械式高度表、空速表使用，也能和综合航电显示器联动，把通信频率、应答机编码信息同步显示在主飞行显示器上。面板上的旋钮都做了防滑齿纹设计，飞行员即使佩戴飞行手套也能精准调节，按键的按压力度设置在5牛左右，避免飞行中因为颠簸误触，同时每个操作控件的间距都留足了15毫米以上的间隙，戴手套操作时不会误碰到相邻的控件。

　　设计时也充分考虑了机载环境的使用要求，所有控件的安装位置都避开了座舱的通风口和阳光直射的眩光区域，显示器的安装角度做了3度的上仰调整，保证飞行员在正常坐姿下能清晰读取屏幕内容，不会因为座舱顶部的光线反射出现看不清屏幕的情况。设备背部的走线槽也做了预留，通信线缆、应答机射频线缆、电源线都有独立的走线空间，避免不同线缆之间的信号干扰，同时安装位预留了减震垫的安装空间，能够过滤活塞发动机运转带来的持续振动，保证设备内部元器件在长期振动环境下的连接可靠性。

　　在实际安装验证阶段，这套面板的安装深度控制在120毫米以内，不会和仪表板后部的机身结构、操纵钢索、其他机载设备的安装位产生冲突，设备的散热间隙也留足了10毫米以上的空间，长时间开机工作时的热量能够自然散出，不需要额外加装散热风扇，减少了机载设备的故障点。整套设计没有追求过多的复杂功能，完全围绕目视飞行规则下的实际使用需求做取舍，去掉了IFR仪表飞行下才会用到的多余功能，简化了操作逻辑，让新飞行员经过短时间的熟悉就能完全掌握所有操作，降低飞行中的学习成本和操作负荷。
