轻型飞机Garmin G5航电仪表集成结构

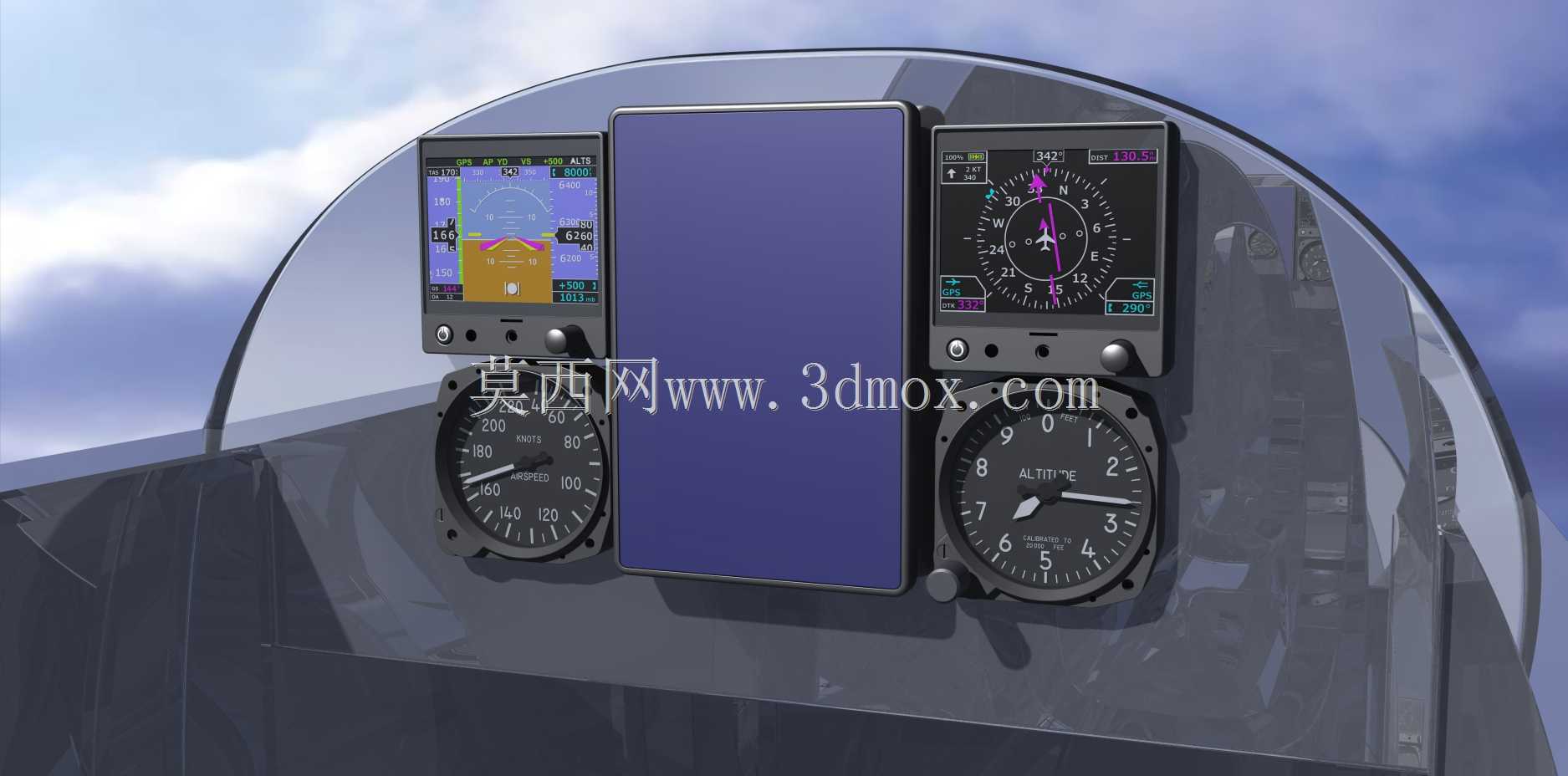

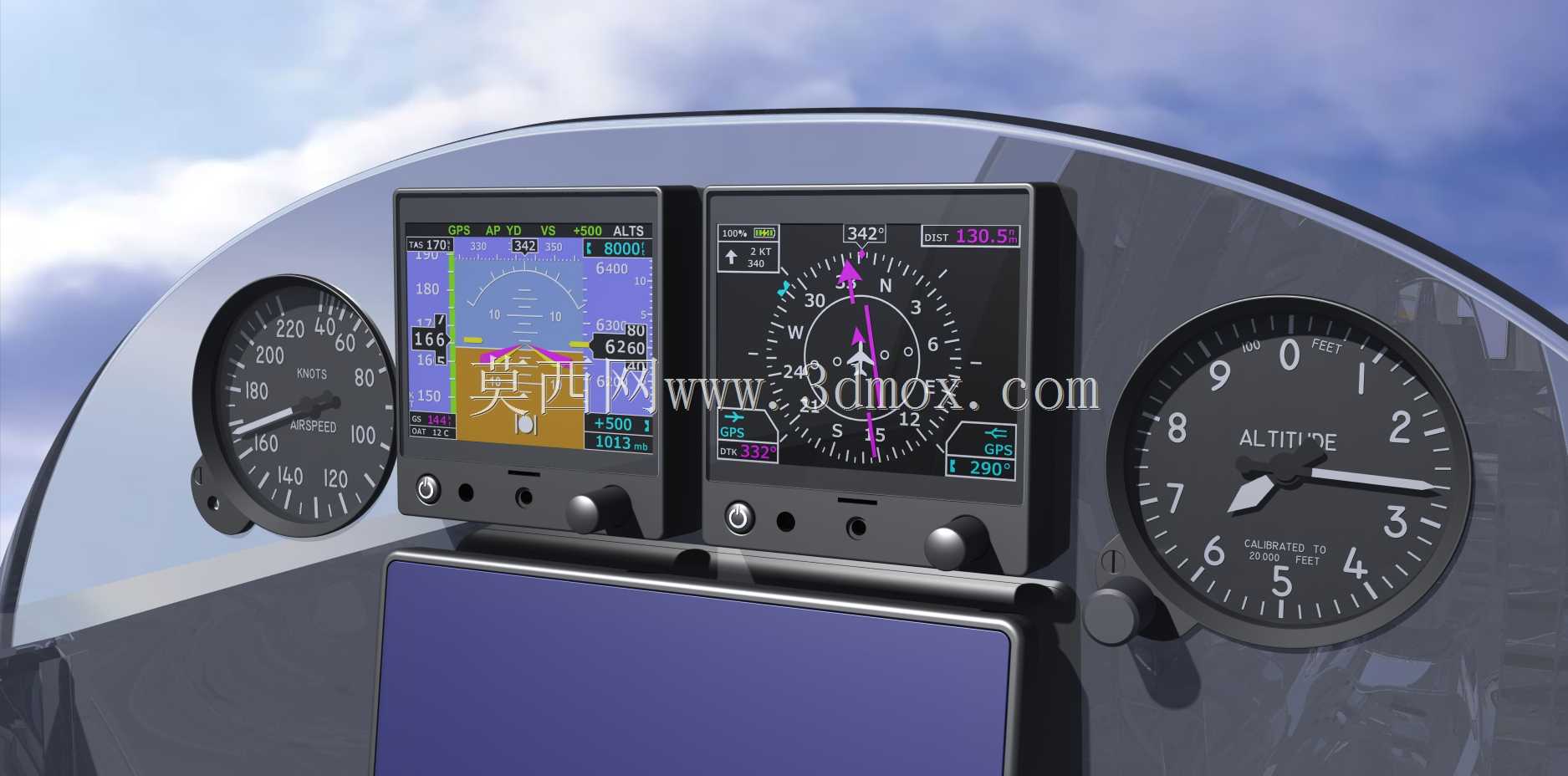

　　做轻型实验类飞机驾驶舱改装的结构设计时，航电设备的集成往往是最考验空间排布能力的环节，传统机械仪表组合需要占用大量面板空间，背后的管路、线缆排布也容易出现干涉，而Garmin G5这类集成式电子航电的出现，很大程度上解决了紧凑布局下的功能覆盖问题。这套三维结构还原了同系列两款不同功能的G5仪表单元，分别对应主飞行显示与水平状态指示功能，两款单元采用完全一致的外廓尺寸与安装接口，在面板排布时可以灵活互换位置，适配不同机型的驾驶舱布局习惯。从实际装机场景来看，这类仪表主要面向轻型运动飞机、自制实验类飞机的航电升级，也可作为取证轻型飞机的备用仪表替换原有机械姿态仪、航向指示器，相比传统分体式机械仪表，它把姿态感知、高度指示、空速指示、航向指示、下滑道提示等多个功能集成在单个显示单元内，单块仪表就能覆盖原来三到四块机械仪表的显示功能，能大幅缩减仪表板的占用面积。

　　在结构设计层面，这套模型完整还原了仪表的正面显示区域、操作旋钮、侧边安装固定位，以及背部的接口预留空间。设计时首先要考虑的是面板开孔的匹配度，仪表的正面边框带有定位凸台，安装时凸台贴合仪表板正面，背部通过卡箍或者安装支架压紧固定，不需要额外的螺丝从正面固定，能保证仪表板正面的整洁度。安装边界的处理是这类航电结构设计的核心要点，按照实际装机要求，仪表面板后方必须预留至少4英寸的净空空间，这个空间不仅要容纳仪表本身的壳体深度，还要给背部的供电线缆、数据通讯线、备用电池模块、皮托管管路、静压管路留出足够的排布与弯折空间，避免出现线缆弯折半径过小导致信号传输异常，或者管路被挤压造成动压、静压传输不准，直接影响飞行参数显示准确性的问题。

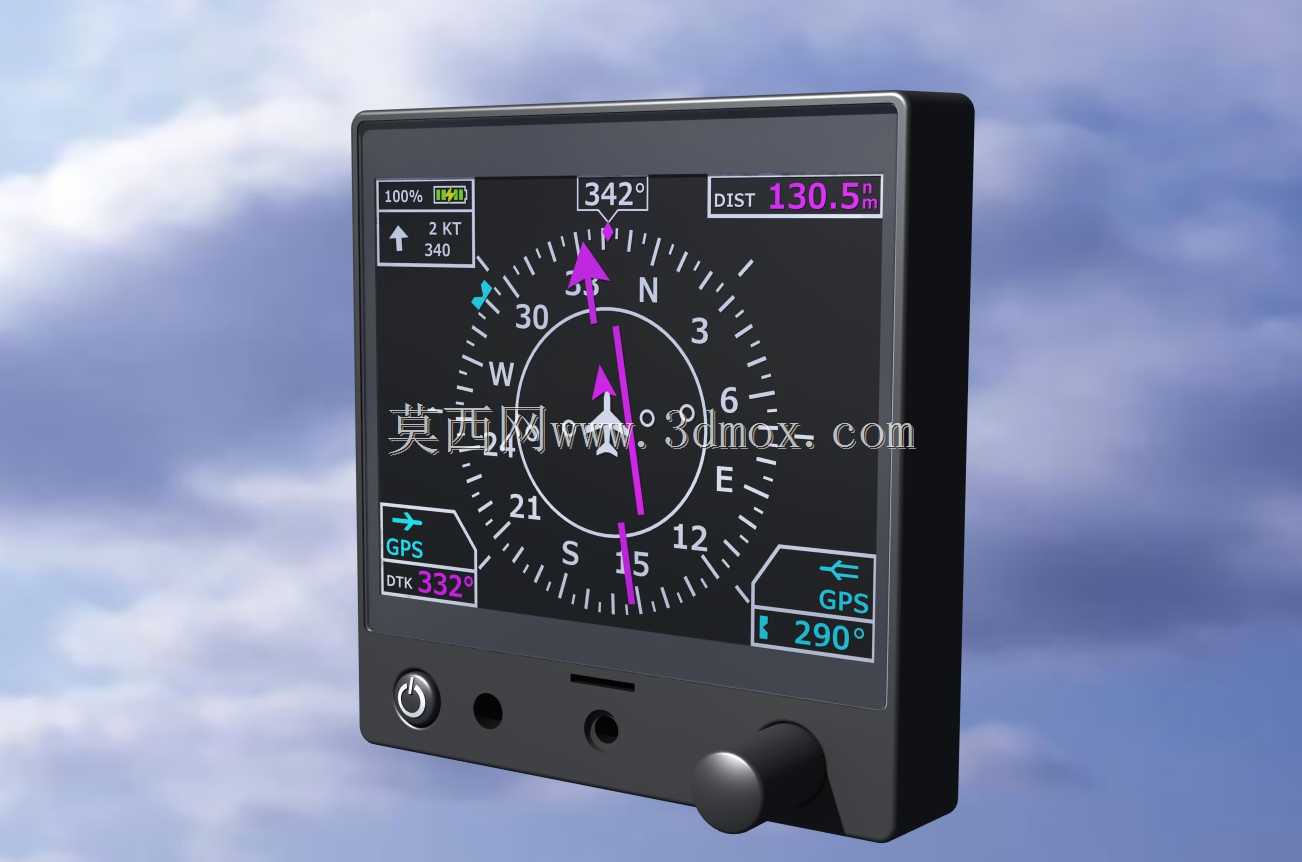

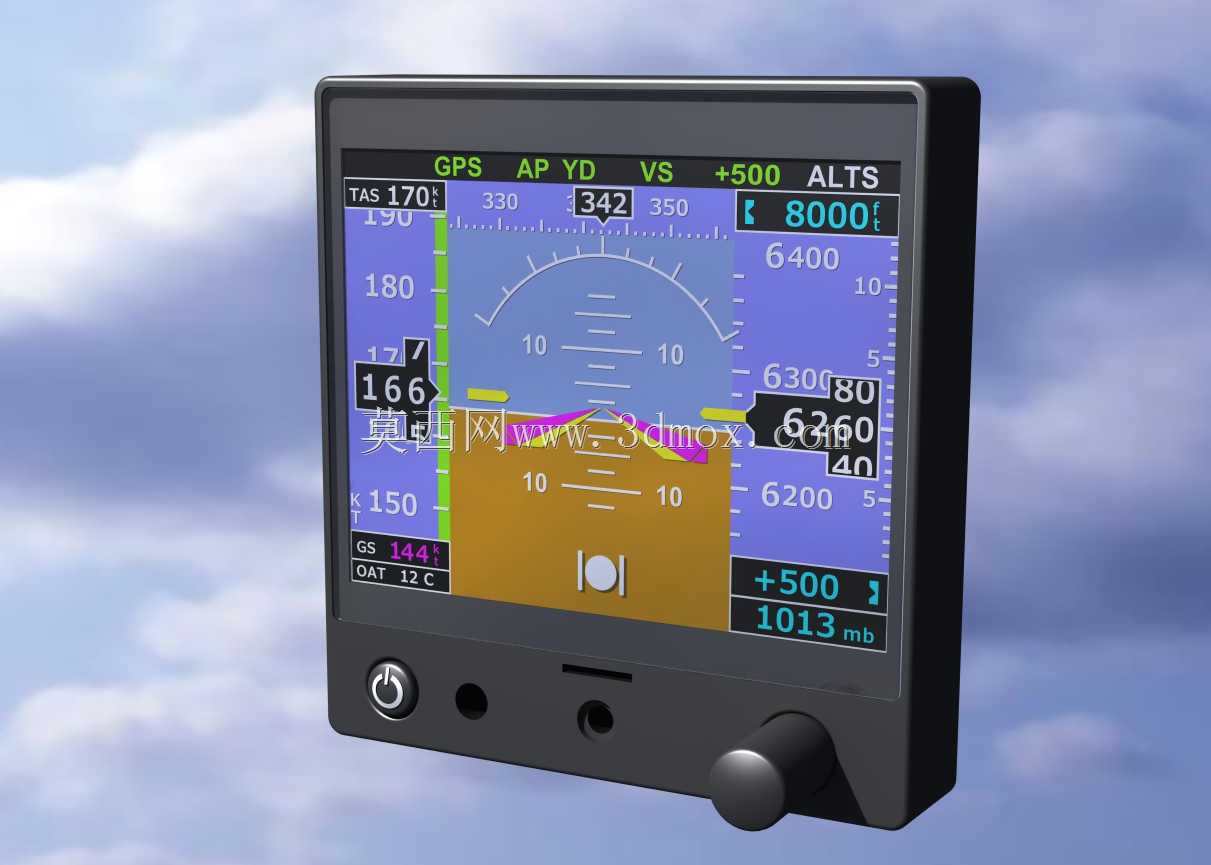

　　两款功能不同的仪表单元，正面的屏幕显示界面做了区分设计，对应PFD功能的单元主显示区域为姿态天地线，周边整合了空速带、高度带、垂直速度指示、下滑道偏差指示等主飞行参数，对应HSI功能的单元主显示区域为罗盘航向刻度，整合了航道指示、航向偏差提示等导航参数，两款仪表的操作按键、调节旋钮的位置完全一致，降低飞行员在不同功能切换时的操作学习成本。从结构兼容性来看，统一的外廓尺寸让用户可以根据自身的飞行需求，选择单装PFD作为备用姿态表，或者同时安装PFD与HSI组成完整的电子航电组，替换掉原有的机械空速表、机械高度表、机械姿态仪、机械航向指示器等多个设备，在有限的仪表板空间内实现更丰富的功能显示。

　　建模过程中对仪表的细节做了写实还原，包括正面屏幕的黑边宽度、旋钮的防滑纹理、侧边的安装定位槽、背部的接口凸台结构，这些细节在做驾驶舱面板的装配干涉检查时非常关键，比如旋钮的突出高度决定了仪表板前方的操作空间是否足够，飞行员带飞行手套操作时会不会碰到相邻的其他设备；背部的接口位置决定了线缆和管路的走向，能不能和驾驶舱内部的其他结构件、操纵钢索、油路管线保持安全距离。对于轻型飞机来说，驾驶舱内部的空间本就十分局促，每一寸空间的利用都需要精准计算，这类集成式航电的结构设计，就是在保证功能完整性的前提下，尽可能压缩设备本身的体积，同时给安装维护留出足够的操作余量，比如备用电池的安装位置要方便后期更换，管路接头要预留插拔的操作空间，数据接口要方便检修时插拔，这些细节在三维模型中都做了对应的结构体现，能直接用于仪表板的开孔设计、安装支架的结构设计，以及整个驾驶舱航电系统的布局排布验证。
