多通路集成式流体连接阀体结构设计

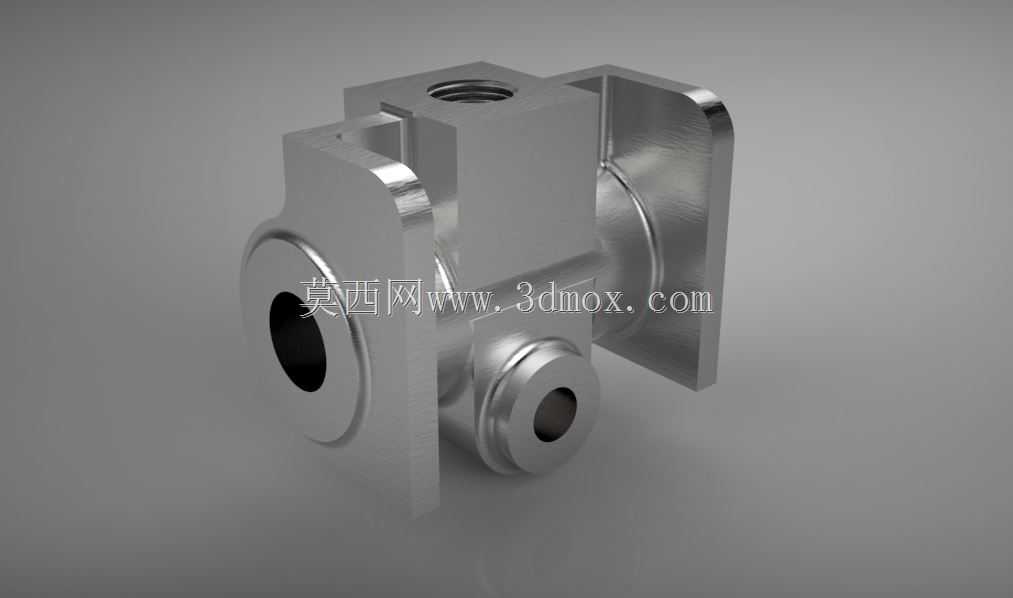

　　该多通路集成式连接构件主要应用于中小型液压系统、气动控制回路以及小型流体输送管路的节点位置，可替代传统多个单通路接头拼接的装配方案，在紧凑型液压站、小型自动化设备气路排布、实验台流体管路搭建场景中，能够有效减少管路连接点数量，降低介质泄漏风险，同时压缩管路排布所需的安装空间。从实际使用功能来看，构件上不同朝向的接口分别对应不同通径的管路连接需求，顶部的内螺纹接口用于接入主压力通路，侧方两个带法兰安装边的接口可对接大流量进出管路，下方斜向的外凸接口用于连接控制支路或者压力检测支路，各通路在构件内部交汇连通，可实现单节点多方向的流体分流、合流或者流向切换功能，无需额外加装分流块，减少了装配环节的密封件使用数量。

　　设计过程中首先根据各通路的额定流量确定了各接口的通径尺寸，主通路通径匹配12mm外径管路，支路通径匹配6mm外径管路，内部流道采用圆弧过渡结构，避免直角转折造成的流体压损，同时减少流道内的介质滞留区域，对于输送液压油的场景，可降低油液在局部区域的温升风险。外形结构上，两侧的法兰安装边设置了光孔安装位，可直接通过螺栓将整个构件固定在安装基板或者设备壁面上，安装边的厚度经过受力校核，能够承受管路振动带来的交变载荷，避免长期使用后安装位出现裂纹。构件主体采用方块式基体结构，相比异形铸造的阀体，方块结构的加工基准更容易确定，铣削加工时一次装夹即可完成多个面的粗精加工，能够有效控制各接口的位置度公差，保证各管路对接时的同轴度要求，减少装配时的管路别劲问题。

　　安装边界方面，构件整体外轮廓的最大宽度为两侧法兰边的外侧距离，安装时需要在法兰边外侧预留至少15mm的扳手操作空间，用于拧紧对接管路的管接头螺母；顶部接口的上方需要预留20mm的空间，方便安装时操作内螺纹接头的拧紧工具；下方斜向接口的轴线与主安装面呈45度夹角，安装时需要确认该方向无其他构件遮挡，避免支路管路无法正常对接。各接口的密封形式根据使用场景可搭配组合垫或者O型圈密封，法兰安装面的平面度控制在0.02mm以内，保证安装后与安装基面贴合紧密，不会出现因贴合面间隙造成的固定松动。

　　从结构强度角度考虑，构件内部流道的壁厚经过耐压校核，在额定16MPa的工作压力下，壁厚安全系数达到3倍以上，能够满足常规中低压流体系统的使用要求，各接口与基体的衔接位置采用圆角过渡，避免应力集中，在承受管路振动或者压力冲击时，不会在衔接位置出现断裂问题。表面处理采用金属本色的加工面处理，加工后的表面粗糙度达到Ra1.6，既能够满足密封面的粗糙度要求，也无需额外做表面涂层，降低加工成本，适合小批量的设备配套使用。在实际装配场景中，该构件可直接替代原有三个独立直角接头加一个三通接头的组合方案，装配时仅需要固定两个法兰安装点，相比原来需要固定四个接头的方案，装配工时可缩短40%左右，同时减少了7个潜在的泄漏点，大幅降低后期设备维护时的漏点排查工作量。对于紧凑型设备的管路排布设计，这种集成式的多通路构件能够让管路走向更加规整，避免多接头拼接造成的管路杂乱问题，也方便后期设备的管路检修，不需要拆解多段管路即可完成节点位置的检查维护。
