山地自行车后避震减震器三维结构设计

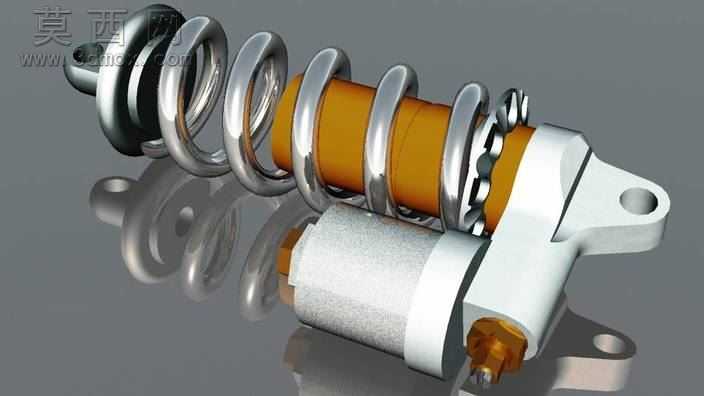

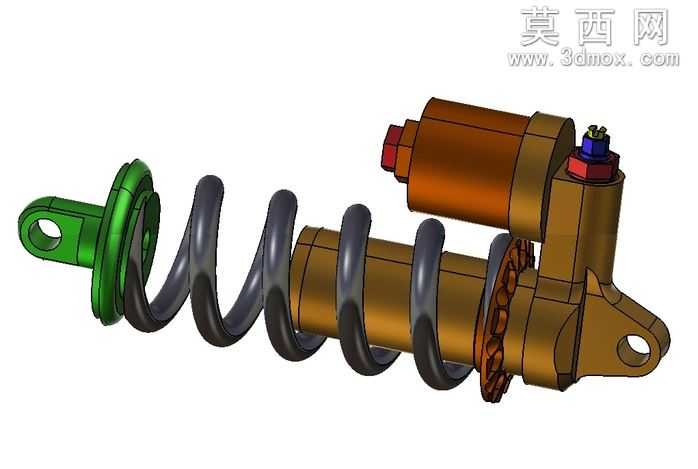

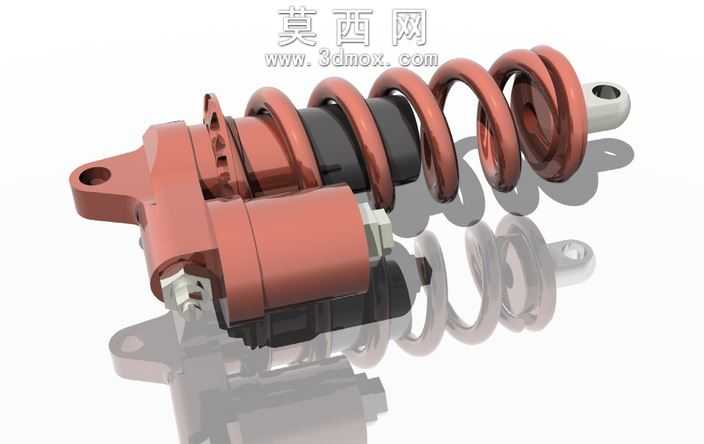

本作品为山地自行车后避震器三维建模设计，整体采用弹簧阻尼一体式结构布局，建模过程中严格遵循山地车速降骑行的避震性能需求，对各部件的装配关系、尺寸配合进行了精准还原。建模阶段以实体建模为核心，先完成中心阻尼缸体的主体轮廓搭建，对缸体的油路通道、活塞安装位、端盖密封槽等细节结构逐一进行特征绘制，保证阻尼部件的结构完整性；随后完成外置螺旋弹簧的建模，通过螺旋扫描特征生成等节距弹簧主体，对弹簧两端的磨平端面、并圈结构做了细节处理，还原真实弹簧的安装适配形态。针对外置的阻尼调节筒体，建模时还原了调节旋钮的多棱面操作结构、油路连接端口的螺纹特征，以及筒体与主缸体的连接固定座结构，保证调节机构的结构逻辑清晰。两端的安装吊耳结构分别做了差异化设计，车架连接端采用带衬套安装孔的一体式吊耳，配合绿色的弹簧限位托盘，托盘上做了弹簧定位凸台与减重镂空结构；摇臂连接端采用叉形吊耳结构，还原安装孔的衬套避让位与加强筋结构，保证安装部位的结构强度表现。材质渲染阶段，对不同部件做了区分化材质赋予：缸体与调节筒体采用古铜色金属烤漆材质，模拟铝合金硬质阳极氧化的表面质感，调整金属粗糙度参数还原哑光金属的细腻反光；螺旋弹簧采用黑色哑光弹簧钢材质，添加细微的表面颗粒质感模拟弹簧表面的喷塑处理效果；两端吊耳与弹簧托盘采用亮绿色硬质阳极氧化材质，突出部件的视觉区分度；调节旋钮部位采用红蓝撞色的工程塑料材质，顶部的锁紧螺母做了镀锌金属的亮面质感处理，各部件材质的反光度、粗糙度参数均经过反复调试，渲染效果贴近真实后避震器的实物外观。结构设计上，该后避震采用线圈弹簧配合阻尼油的结构形式，可通过外置调节筒体实现压缩阻尼、回弹阻尼的调节，适配不同体重骑手与不同路况的骑行需求，弹簧的预压调节结构也在模型中做了完整还原，齿状调节锁圈的齿形结构、锁止卡槽都清晰呈现，完整展现了后避震器的机械结构逻辑，可用于自行车配件结构展示、骑行装备设计参考等场景。
