摩托车后轮单摇臂传动总成结构设计

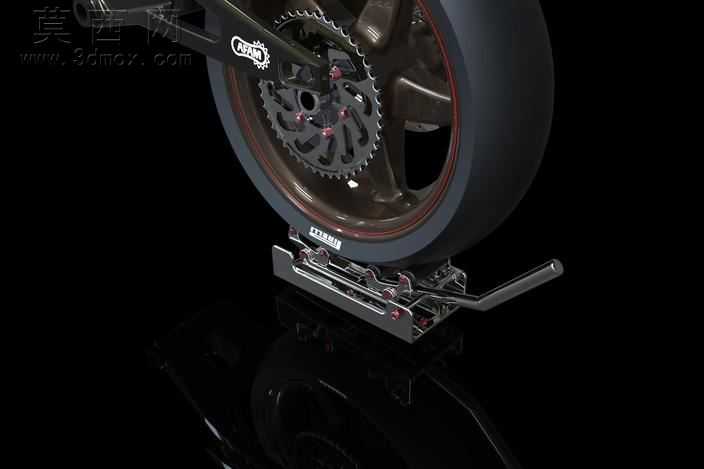

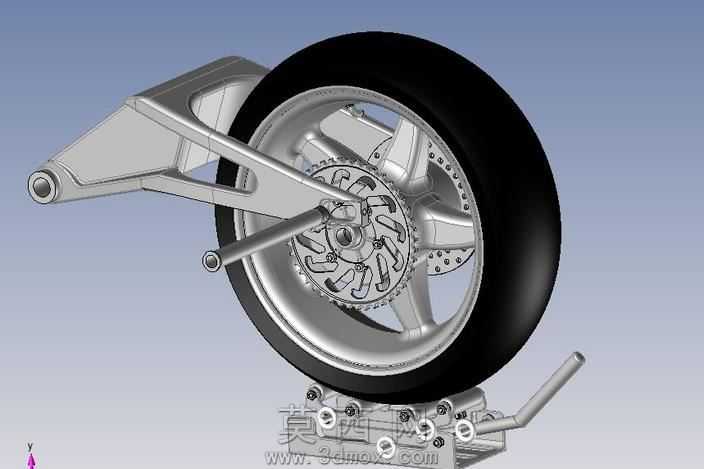

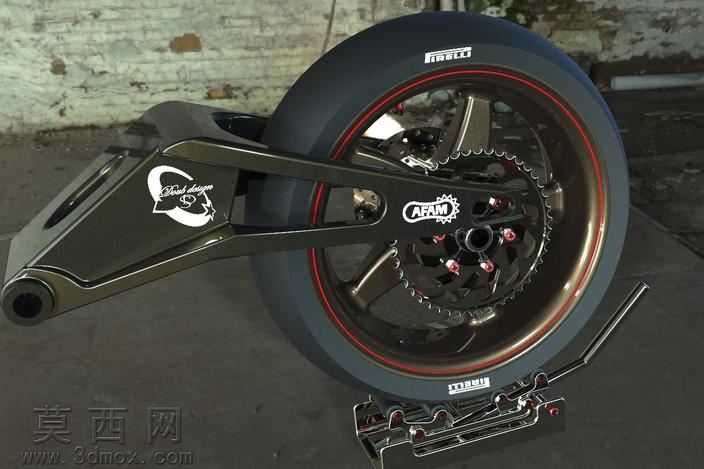

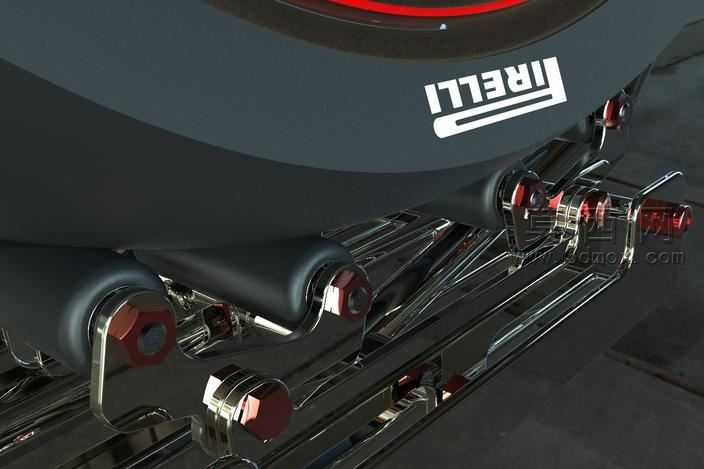

本作品为摩托车后轮单摇臂传动总成的三维建模设计，整体围绕高性能机车后轮行走与传动系统展开，在三维建模过程中严格遵循机车零部件的实际装配逻辑，对每一处结构细节都进行了精准还原。建模阶段首先从单摇臂主体结构入手，采用实体建模与曲面建模结合的方式，还原摇臂的镂空轻量化造型，既保证结构强度的视觉呈现，也复刻了高性能机车摇臂的空气动力学设计特征，摇臂表面的标识纹理通过贴图与凹凸纹理结合的方式实现，还原金属材质的细腻质感。轮毂部分采用多辐条镂空设计，轮辋边缘的红色装饰圈通过独立曲面分层建模实现，精准还原改装轮毂的视觉特征，轮胎部分还原了倍耐力轮胎的胎面纹理与侧壁标识，通过材质参数调整还原橡胶材质的哑光质感与轻微的粗糙表面特性，胎壁的品牌标识采用浮雕式建模处理，增强细节真实感。传动系统部分完整还原了AFAM品牌链轮的齿形结构，每一个轮齿的齿廓曲线都经过精准拟合，保证传动结构的合理性，链轮固定螺栓、花鼓轴承位等细节都按照实际装配关系建模，还原多螺栓固定的锁紧结构，同时对后轮驻车起车钉、链条传动的配合间隙都进行了合理的参数设置，保证整体装配关系符合真实机械逻辑。材质渲染阶段，金属部件区分了不同的表面处理工艺，摇臂主体采用哑光黑金属材质，带有轻微的金属颗粒质感，链轮采用亮面镀铬金属材质，呈现高反光的金属特性，螺栓等紧固件采用镀锌亮银材质，轮毂边缘的装饰圈采用半光红漆材质，不同材质的粗糙度、反光度、金属度参数都经过反复调试，在渲染输出时采用写实光照环境，模拟工业场景下的漫反射光照，突出金属部件的光影层次与结构轮廓，让整体模型既具备精准的机械结构合理性，也拥有出色的视觉展示效果。设计过程中充分考虑了单摇臂结构的布局特点，将传动链轮、刹车安装位、摇臂转轴位的相对位置进行了合理排布，既符合机车后轮的实际功能需求，也通过结构线条的设计强化了整体的机械美感，让整个后轮总成在保证结构严谨性的同时，呈现出高性能改装机车的运动质感。
