27毫米中档帆船滑轨CB旅行滑车结构

　　这款滑车是帆装系统里适配27毫米规格滑轨的中档CB旅行滑车，主要应用在中小型竞技帆船、休闲巡航帆船的主帆滑轨、前帆缭绳滑轨系统中，也可在部分小型赛艇、帆板的可调帆装支撑结构上使用，核心作用是沿滑轨承载帆索拉力，同时实现帆位的顺滑调整，在航行过程中配合缭绳收放完成帆形的动态适配，抵消不同风向、航速下帆面产生的交变载荷。

　　从实际使用场景来看，这类滑车常年暴露在高盐雾、高湿度的海上环境中，同时要承受持续的张紧拉力以及航行中波浪带来的瞬时冲击载荷，所以结构设计上首先考虑了载荷传递路径的合理性：主体承载支架采用高强度金属板材冲压成型，两侧的滑轮安装位做了翻边加强处理，避免长期受拉后出现安装孔变形、支架开焊的问题；与滑轨接触的滑动副采用低摩擦复合材质衬垫，既保证滑动时的顺滑度，减少调整帆位时的操作阻力，也能避免金属支架直接与铝合金滑轨硬接触造成的滑轨表面磨损，延长整套滑轨系统的使用寿命。

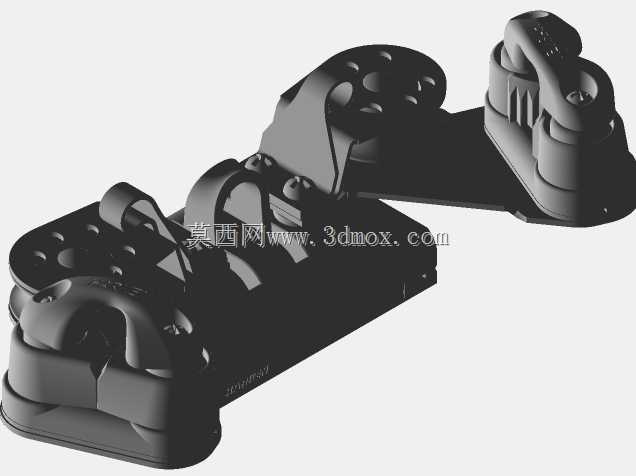

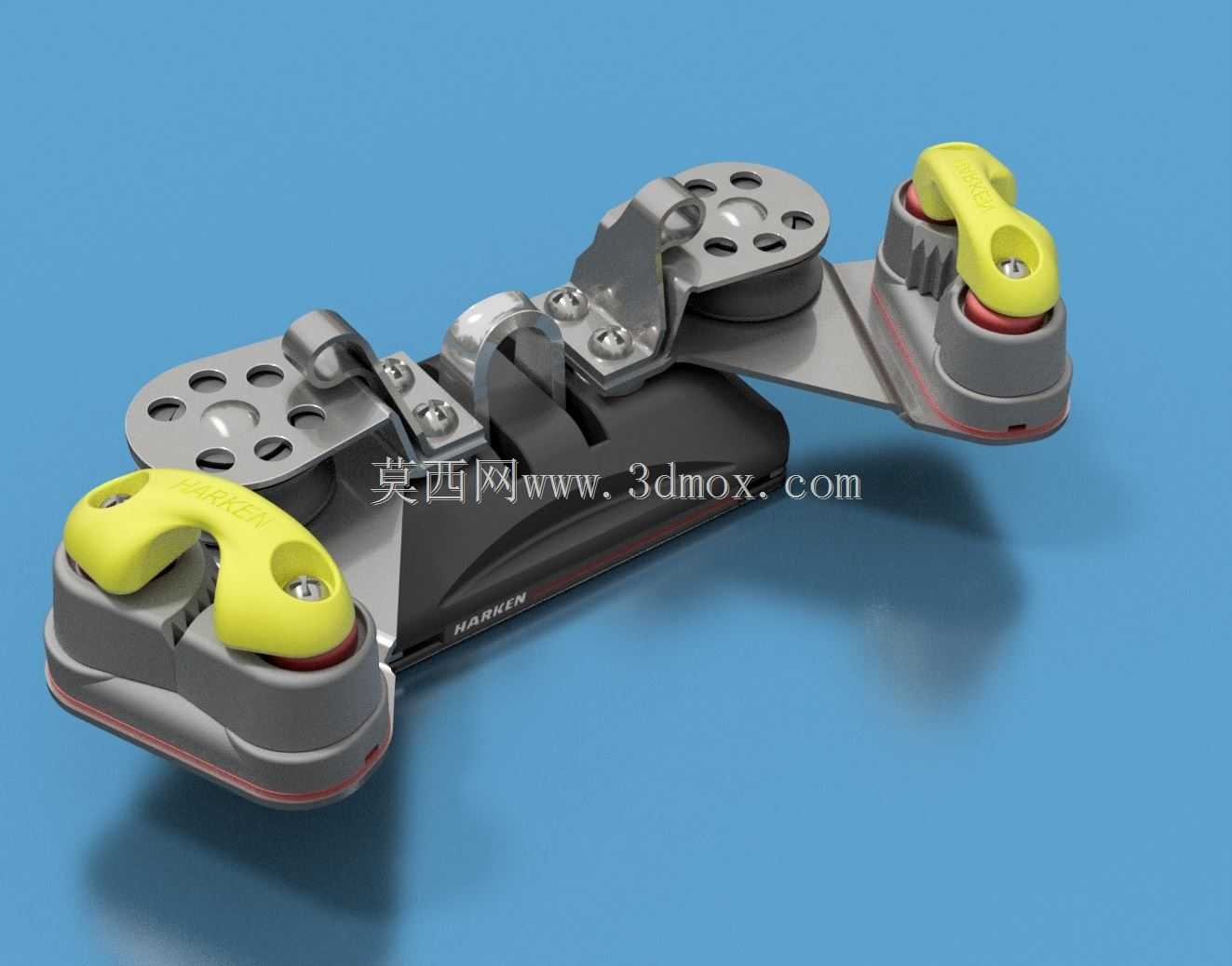

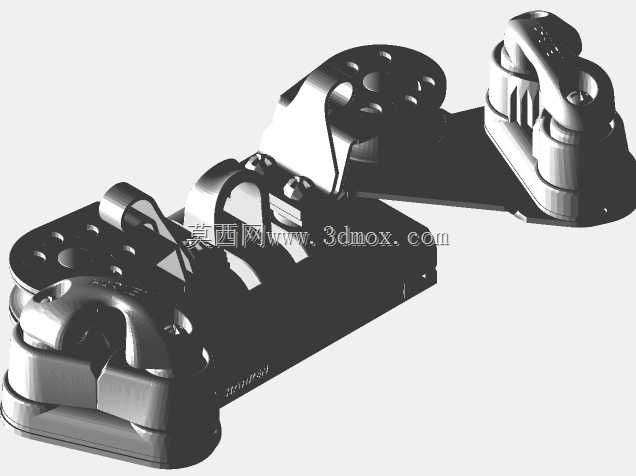

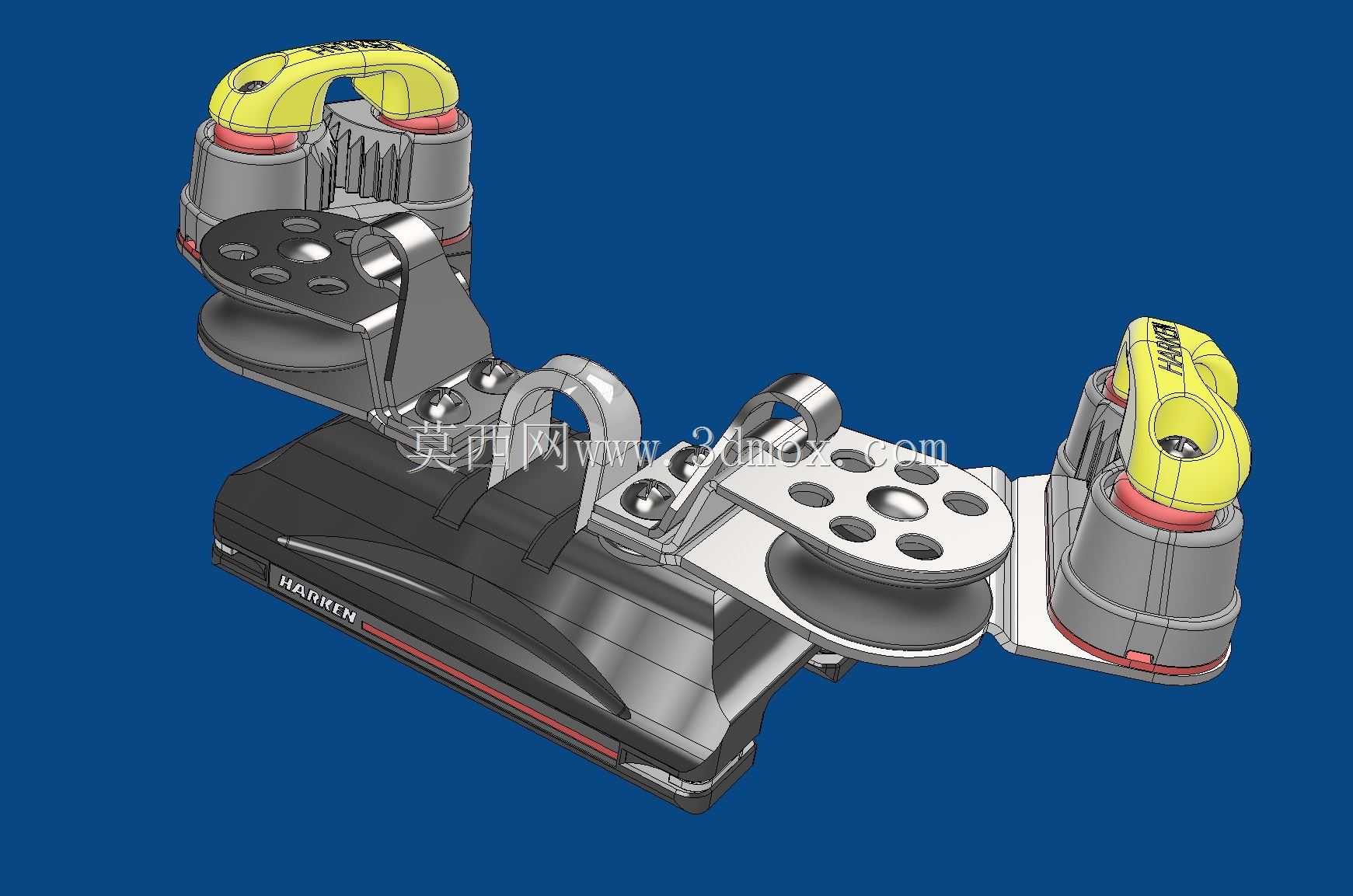

　　功能特性上，这款滑车配置了双组滑轮结构，可根据缭绳走线需求选择单绕或者双绕的走线方式，双绕时能实现2:1的机械省力比，降低船员调整缭绳时的发力强度，在长距离巡航或者持续大风航行的工况下，能明显减少船员的操作负荷。两端的黄色握持件是快速释放锁止结构的操作端，当需要临时固定滑车位置时，扳动黄色手柄即可带动内部的锁止块卡入滑轨表面的定位卡槽，实现滑车的位置锁定，不需要额外打绳结或者加装限位夹；需要调整位置时，捏合两侧黄色手柄就能解锁锁止块，沿滑轨推动即可快速移位，单手即可完成操作，在需要频繁调整帆位的迎风换舷、顺风过帆操作中，这种快锁结构能大幅缩短操作时间，提升航行操作的流畅度。

　　设计思路上，这款滑车没有采用传统滑车的全封闭外壳结构，而是做了半开放的承载框架设计，一方面是减少整体自重，对于对重量敏感的竞技帆船来说，每一个帆装配件的重量控制都会影响整船的重心高度，半开放框架在保证结构强度的前提下，比同载荷等级的封闭外壳滑车减重约30%；另一方面半开放结构不容易积存海水、沙粒，日常维护时只需要用淡水冲洗即可，不需要拆解就能清理掉滑轮缝隙里的盐结晶和沙砾，降低了海上使用后的维护难度。滑轮部分采用带密封轴承的设计，轴承两侧有橡胶密封圈阻挡海水和杂质进入，避免轴承在盐雾环境下出现锈蚀卡滞，保证长期使用下的转动顺滑度。

　　安装边界方面，这款滑车适配的滑轨截面宽度为27毫米，滑轨安装面的平面度要求不大于1mm/m，安装时需要保证滑轨拼接处的阶差不超过0.2毫米，避免滑车滑动到拼接位置时出现卡滞；滑车整体的安装高度从滑轨上表面到滑车顶端的距离为42毫米，两侧滑轮的出线中心距为68毫米，布置缭绳走向时需要预留足够的操作空间，避免缭绳与周边的甲板结构、帆骨支撑件产生摩擦。滑车的额定工作载荷为800kg，破断载荷不低于2400kg，选型时需要根据帆面面积、设计风速计算对应的帆索拉力，预留足够的安全系数，避免在强风工况下出现结构失效。锁止结构的卡槽适配间距为25毫米，配套的滑轨需要采用同间距定位卡槽的规格，才能保证锁止块完全卡入卡槽，避免锁止后出现滑车滑移的问题。

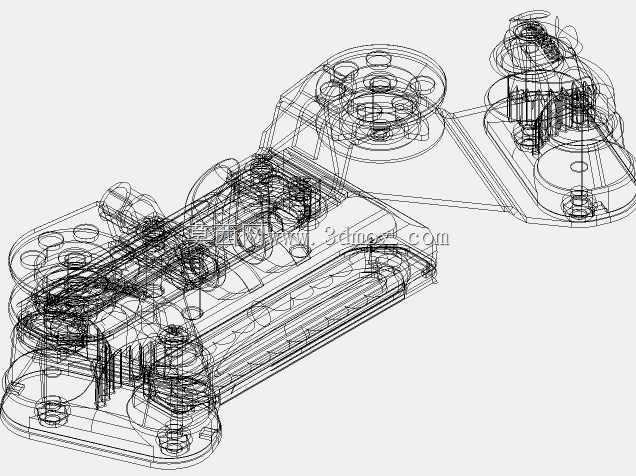

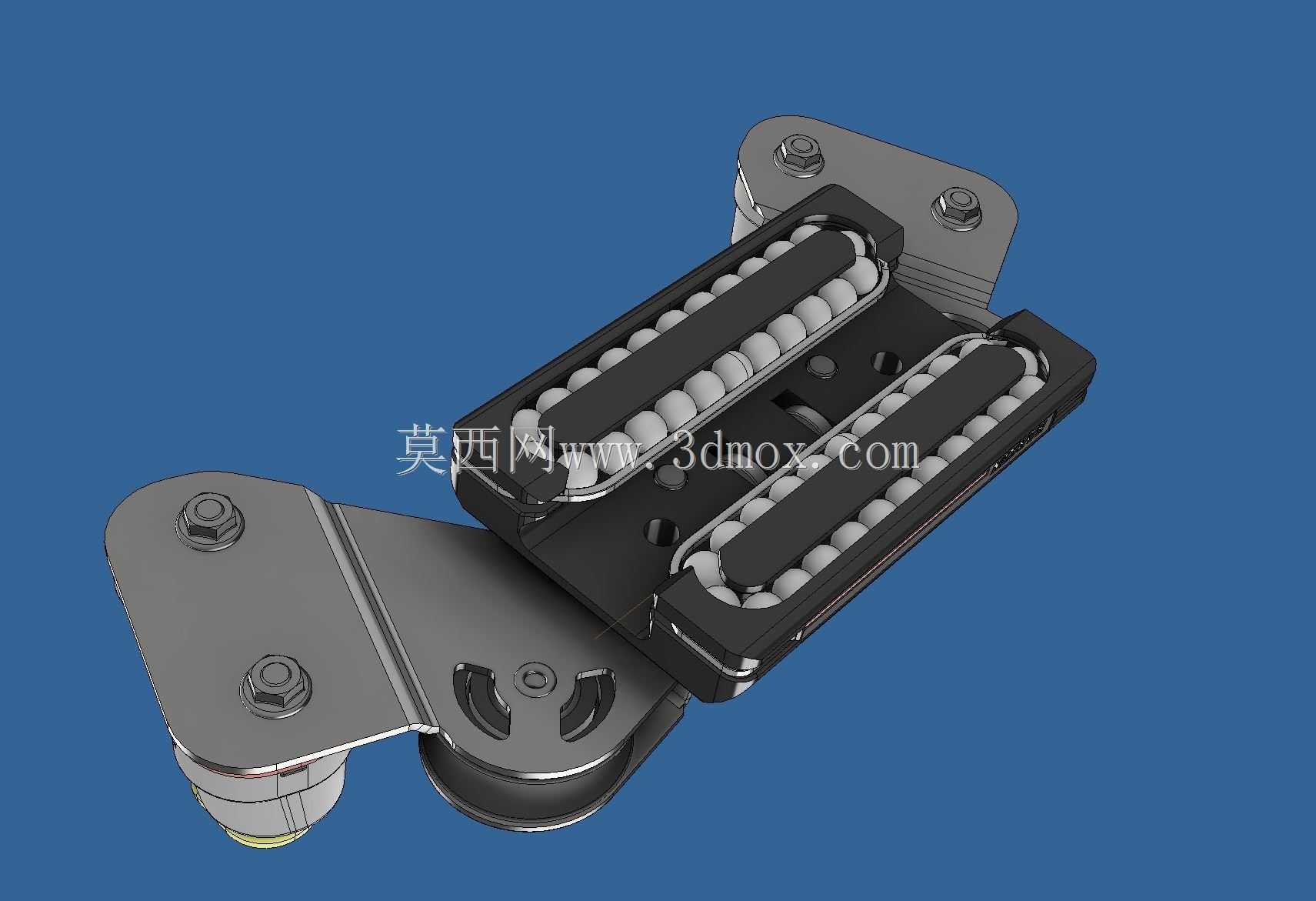

　　从结构细节来看，滑车底部的滑动衬垫做了倒角导向设计，即使滑轨上存在轻微的污渍或者细小的盐结晶凸起，衬垫前端的倒角也能顺利滑过，不会出现卡滞；两侧的滑轮安装轴采用不锈钢材质，轴端用防松螺丝固定，长期受振动也不会出现松脱；黄色操作手柄采用耐候性工程材质注塑成型，抗紫外线老化性能优异，长期在海上暴晒也不会出现脆化、褪色的问题，手柄表面做了防滑纹理，即使手上沾有水或者帆索蜡质，也能稳定握持操作。
