手动杠杆式压接工装结构设计

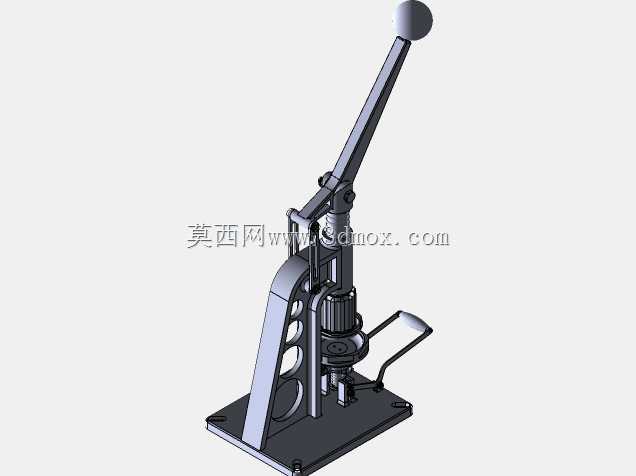

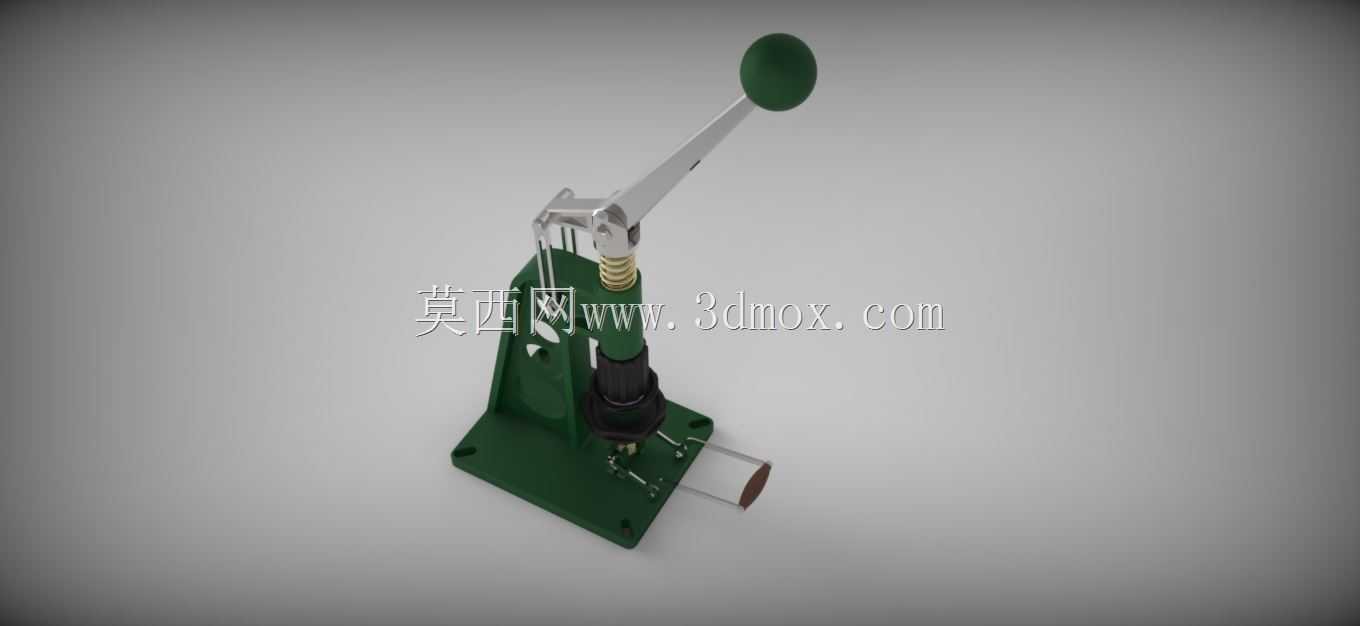

　　这款手动杠杆式压接结构，在小批量五金件加工、电子线束端子压接、小型零部件过盈装配场景中应用十分广泛，尤其适合没有气源、电源配套的零散加工工位，或是实验室打样、维修工位的临时压装作业，相比大型气动、液压压装设备，它不需要配套动力管线，移动摆放灵活，操作门槛低，普通作业人员经过简单讲解即可上手使用。从功能特性来看，它采用杠杆增力结构搭配复位弹簧设计，操作时向下扳动带防滑握球的长手柄，通过杠杆比放大输入的手动力，带动压头垂直向下完成压合动作，松开手柄后复位弹簧会自动带动压杆回升到初始位置，不需要额外手动复位，单次压接行程可通过压杆下部的调节螺母进行微调，适配不同高度的压装工件，避免行程过大压坏工件或是行程不足压接不到位的问题。

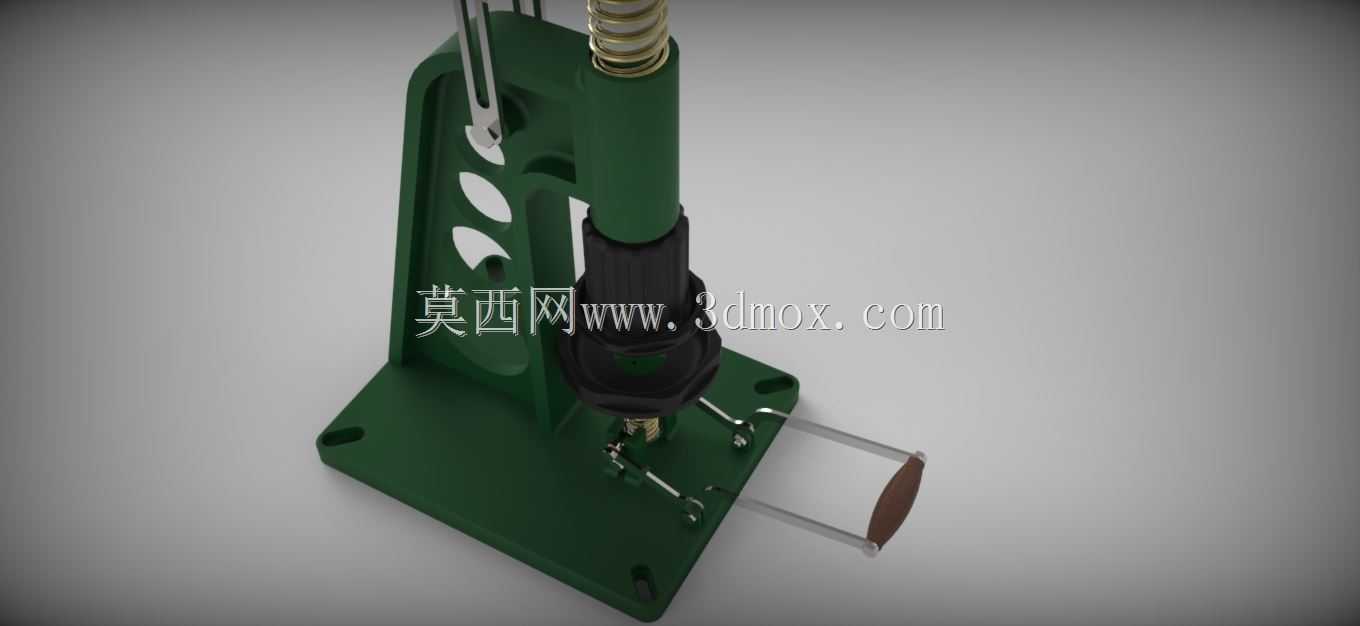

　　底座采用带安装孔的方形铸铁结构，自身重量足够抵消压接时的反作用力，日常放置在工作台面上即可使用，如果需要长期固定在某一工位，也可以通过底座四个角的安装孔用螺栓锁紧在工作台面上，保证大压力压接时设备不会移位。设计思路上优先考虑了手动操作的力臂匹配，长手柄的长度经过反复校核，保证普通人施加200N左右的握力时，压头端可以输出近2kN的压接力，足够覆盖大部分小型端子压接、小尺寸销轴压装、薄钣金冲点铆接的工艺需求；导向部分采用铜套与光杆配合的结构，压杆上下运动时的径向间隙控制在0.05mm以内，保证压头下压时的垂直度，避免压接偏斜导致的工件报废；弹簧的选型兼顾了复位力度和操作阻力，既不会因为弹簧力太大导致扳动手柄费力，

　　也不会因为弹簧力太小出现压头卡滞无法复位的问题。安装边界方面，设备整体垂直高度在350mm左右，底座长宽尺寸为120mm*100mm，手柄扳动到最低位置时的水平伸出长度为280mm，工位布置时需要在设备前方预留至少300mm的操作空间，方便作业人员扳动手柄和取放工件；压头下部的工作台面距离底座高度为80mm，可放置的工件最大高度不超过70mm，如果需要压接更高的工件，可以更换加高的压头配件或是在底座上加装垫高块。实际使用中，这类手动压接工装的故障率极低，唯一需要定期维护的位置就是压杆与导向套的配合面，每隔三个月涂抹少量润滑脂即可保证运动顺畅，弹簧经过上万次疲劳测试也不会出现弹力衰减的问题，适合小型加工坊、维修站点、

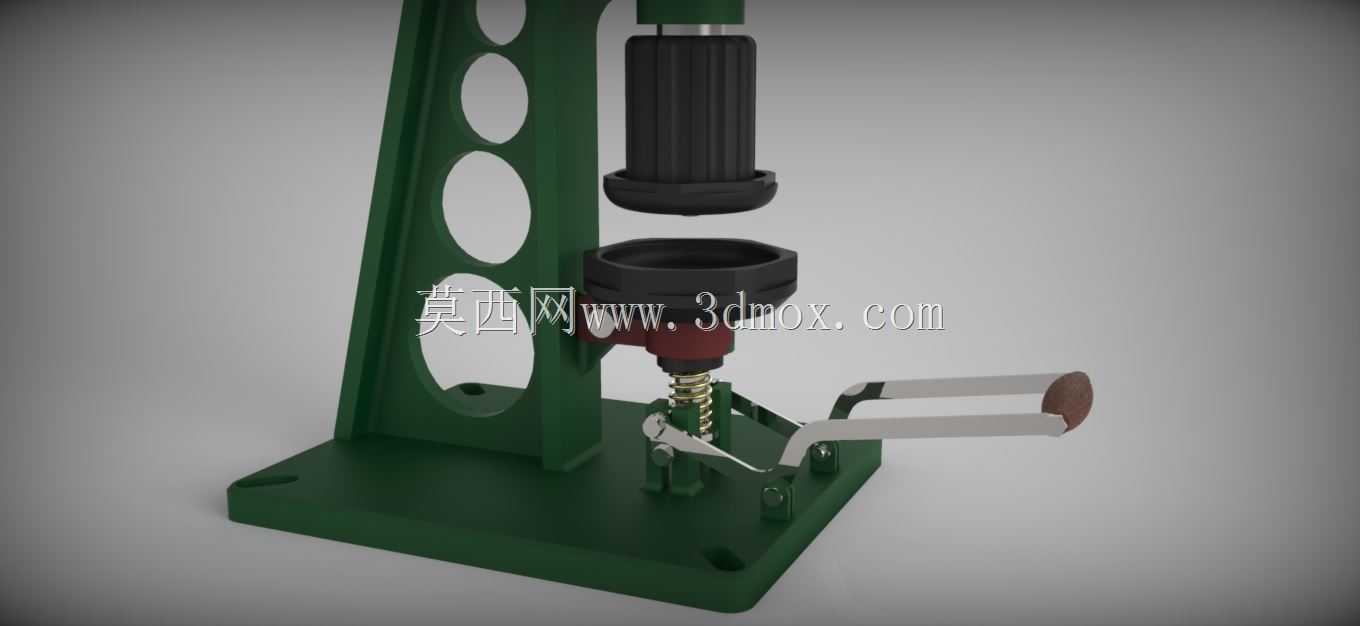

　　电子组装生产线的补焊压接工位使用，相比纯手工敲击压接，它的压接力度一致性更好，压接位置精度更高，也不会出现敲击导致的工件飞边、砸伤操作人员的安全隐患。在结构细节上，手柄末端的球形握套采用防滑橡塑材质，即使手上沾有少量油污也能稳稳握住手柄，不会打滑；压头与压杆采用可拆卸连接结构，可以根据不同的压接需求更换平压头、凹槽压头、尖头冲子等不同配件，拓展设备的使用场景；底座上的安装孔为长圆孔设计，固定安装时可以小范围调整设备的位置，降低安装时的孔位对位难度。
