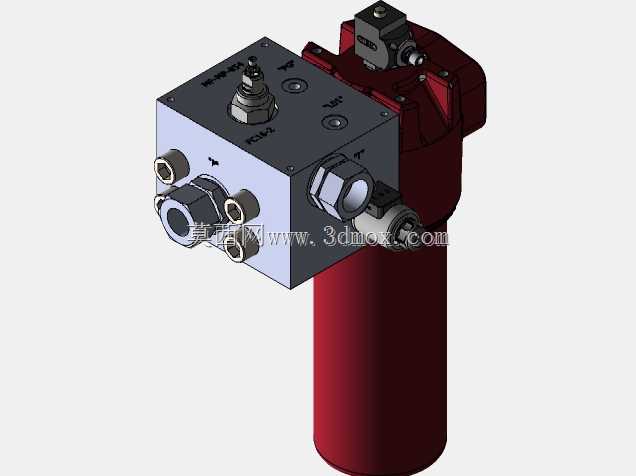

带Hydac DF660过滤器的定制歧管块结构

　　在液压传动系统的实际工程应用中，油液清洁度直接决定了伺服阀、比例阀这类精密元件的使用寿命与运行稳定性，很多现场出现的阀卡滞、阻尼孔堵塞故障，追根溯源都是回油或者压力油路的过滤环节没有做好集成化设计，零散布置的管路不仅增加了泄漏点，还会占用大量安装空间，给后期运维带来不少麻烦。这款集成了Hydac DF660过滤器的定制歧管块，就是针对紧凑型液压站、工程机械液压回路、风电液压单元这类安装空间受限的场景设计的，把原本需要分散布置的过滤器安装座、油路切换阀块、测压接头、传感器接口全部整合在一个加工块体上，省去了大量外接管路和管接头，从根源上减少了管路沿程压力损失和潜在的泄漏风险。

　　从功能特性来看，这套集成结构首先保留了DF660过滤器本身的性能优势，该款过滤器本身适用于中高压液压回路的回油或者压力侧过滤，纳污容量大，更换滤芯时不需要拆卸周边管路，顶部的发讯器可以在滤芯堵塞到设定压差时触发信号，提醒运维人员及时更换滤芯，避免出现滤芯击穿导致未过滤油液直接进入下游回路的问题。而定制歧管块的设计，是在过滤器的安装基准面上做了多通路的内部孔道设计，把进油口、出油口、旁通油路、测压口、传感器安装口按照实际回路的流向做了最短路径的排布，避免了内部孔道出现直角急弯造成的局部紊流，减少了油液在块体内部流动时的压力损失，同时也避免了紊流带来的气蚀、噪音问题。

　　设计思路上，首先要确定的是歧管块和过滤器本体的安装定位基准，DF660过滤器的安装法兰有固定的螺栓孔位和密封槽尺寸，设计时首先把这个安装面作为整个组件的基准面，所有内部孔道的坐标都以这个面为基准标注，避免加工时出现孔位偏差导致密封失效。然后根据实际接入的液压回路流量确定各个通油孔的直径，孔内流速控制在液压设计规范推荐的合理区间，压力侧孔道流速不超过6m/s，回油侧孔道流速不超过3m/s，避免流速过高带来的温升和压力损失。各个外接油口采用了标准的管螺纹连接形式，适配行业通用的液压管接头，不需要额外做转接件就能直接接入现场管路。顶部布置的两个阀类元件安装位，分别用来安装压差发讯器和可选的电磁换向阀，用来实现旁通油路的自动切换或者滤芯堵塞时的报警输出，测压接头直接布置在进油和出油腔的位置，现场调试时不需要额外加装测压点就能直接接压力表检测过滤器前后的压差，判断滤芯的污染程度。

　　外形尺寸与安装边界方面，整个组件的安装固定点设置在歧管块的底部法兰位置，四个安装螺栓孔的位置做了沉台设计，安装时螺栓头不会突出块体表面，整个组件的最大外轮廓宽度不超过标准6通径阀块的安装间距，高度方向上过滤器筒体垂直向下布置，不会和周边布置的阀组、管路产生干涉。歧管块的各个外接油口都布置在块体的正面和侧面，操作空间预留充足，接装管路时扳手的活动范围不会被过滤器筒体或者顶部的阀件挡住，后期更换滤芯时只需要拧下过滤器下部的筒体就能抽出滤芯，不需要拆卸任何外接管路或者周边元件，大幅降低了运维的操作难度。内部孔道设计时做了工艺孔的封堵设计，所有交叉孔的位置都做了倒角处理，避免加工残留的铁屑在孔道拐角处堆积，封堵采用标准的钢球堵头加密封胶的形式，耐压等级和整个歧管块的设计压力保持一致，不会在高压工况下出现封堵脱落或者泄漏的问题。

　　在实际选型应用时，这套集成结构可以直接替代传统的“独立过滤器+过渡接头+独立阀块”的分散布置方案，特别适合用在行走机械的液压系统中，这类场景本身安装空间紧凑，设备运行时存在持续振动，零散的管路连接在长期振动下很容易出现接头松动漏油的问题，集成式的歧管块把所有连接点都转化为块体内部的孔道，外接管路数量减少了60%以上，大幅降低了振动工况下的泄漏概率。同时在液压站的设计中，采用这种集成结构可以减少阀站的整体占用空间，让管路布置更加简洁美观，日常巡检时只需要检查歧管块各个密封面的状态，不需要逐一检查零散管路的接头，降低了日常维护的工作量。设计建模时需要重点注意内部孔道的壁厚校核，特别是高压油孔和回油孔之间的壁厚，要满足耐压强度要求，避免两个孔道之间的壁太薄在高压下出现击穿串通的问题，同时各个孔道的相贯线位置要做圆滑过渡，减少应力集中，避免块体在长期压力波动下出现疲劳裂纹。
