异形多弯折钣金固定支架结构设计

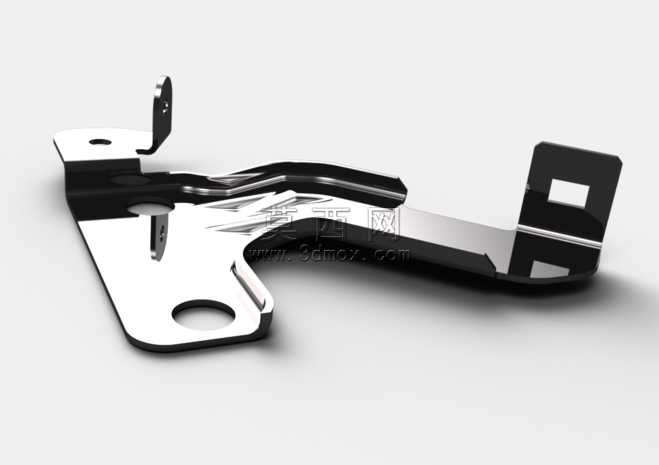

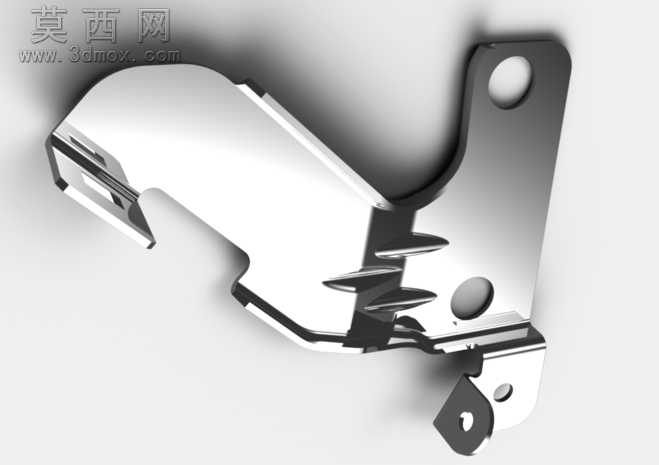

本作品为一款异形多弯折结构的钣金固定支架，整体采用金属薄板作为建模基础，依托三维钣金建模模块完成全流程结构设计。建模过程中首先绘制支架的平面展开轮廓，精准定位三处安装孔位的坐标尺寸，其中两处为圆形通孔，一处为方形定位孔，分别适配不同规格的紧固件与定位销需求，孔位边缘均做了适配钣金工艺的圆角处理，避免冲压加工时出现应力开裂问题。随后按照实际装配的空间避让需求，依次完成多道折弯工序的建模：左侧区域设置向上翻折的带孔小支耳，用于小部件的挂装定位；中部区域设计带弧度的弯折过渡结构，既提升了支架整体的结构刚度，又能避让装配路径上的其他零部件；右侧区域设置90度垂直弯折的立板，在立板上预留方形定位孔，实现与对接部件的快速卡接定位。建模全程严格遵循钣金加工的工艺规范，所有折弯处均预留合理的折弯内R角，避免折弯处出现材料撕裂或减薄过度的问题，同时保证展开后的轮廓尺寸符合板材下料的公差要求。渲染阶段采用金属镀铬材质搭配局部黑色哑光涂层的材质方案，金属亮面部分调整了反射粗糙度参数，模拟真实金属冲压件的表面质感，黑色涂层部分设置细微的颗粒质感，还原表面处理后的哑光效果；场景采用三点布光方案，主光源从侧上方投射，突出支架的弯折层次与结构轮廓，辅助光源补全暗部细节，避免阴影区域过黑丢失结构信息，背景采用浅灰色渐变，让视觉焦点完全集中在支架本身的结构特征上。设计思路上，该支架兼顾了轻量化与结构强度需求，通过多道弯折形成的立体结构替代厚重的实体构件，在满足多点位连接固定、空间避让功能的前提下，尽可能降低构件自身重量，减少材料消耗，同时所有结构特征均适配常规冲压、折弯加工工艺，无需特殊定制刀具即可完成批量生产，具备较高的实际生产可行性，可用于电子设备、小型机械内部的构件连接与固定场景。
