可360度旋转夹持式扶手夹结构设计

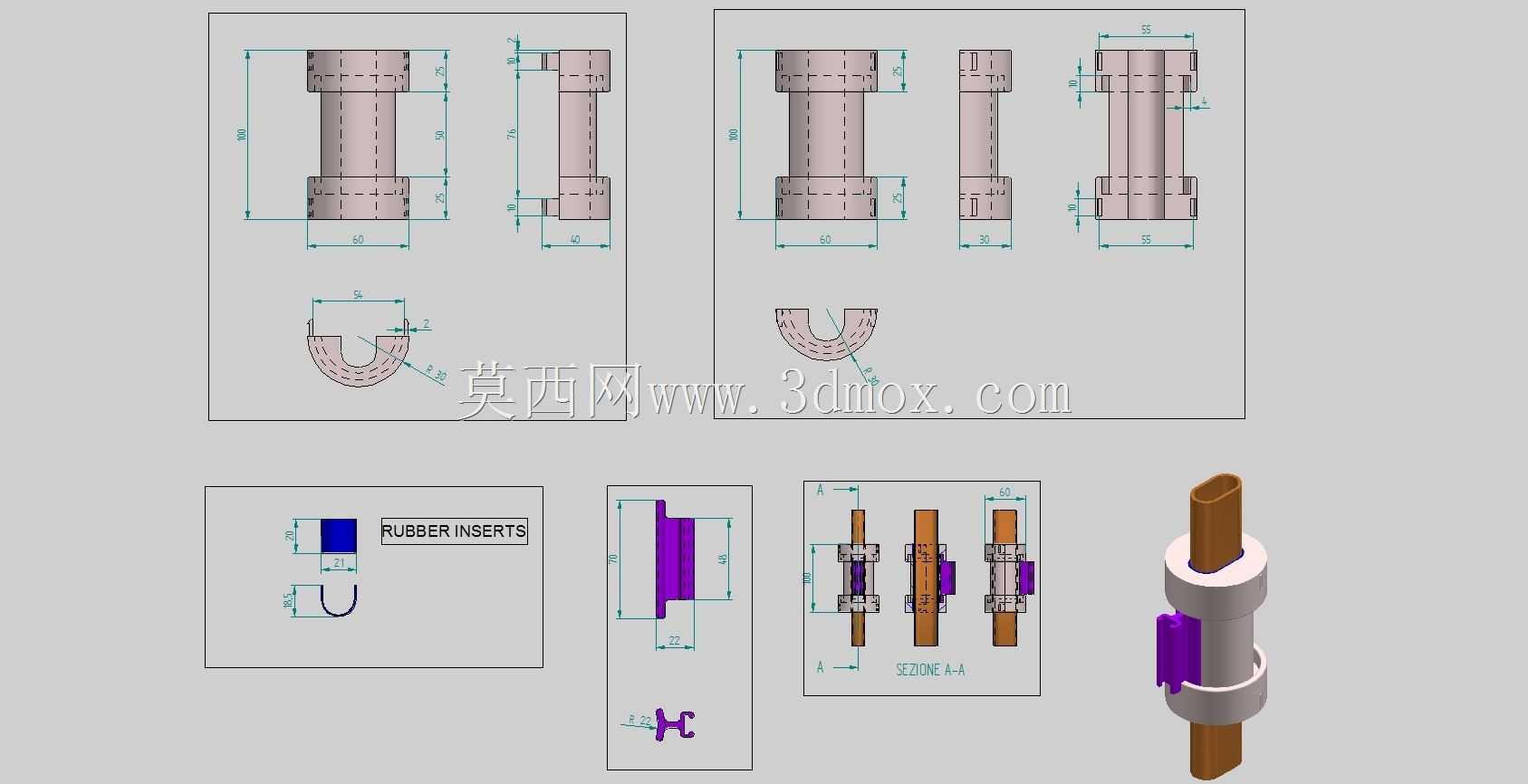

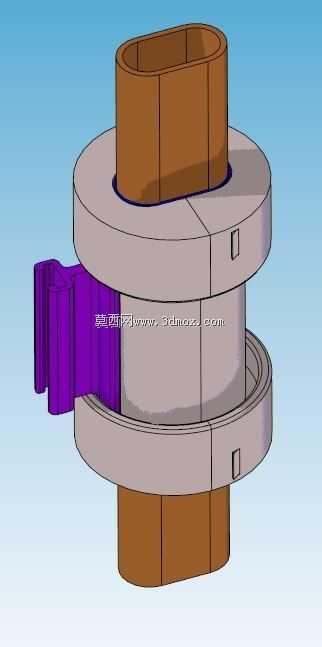

　　在自动化生产线上下料工位、柔性工装夹具配套、物料周转定位等场景中，经常需要对管状、杆状工件进行可回转的夹持固定，既要保证夹持状态下工件不会松脱移位，又要满足工位调整时工件可绕轴线全角度旋转的需求，这款可全回转的夹持结构正是针对这类工况开发的实用组件。从结构组成来看，整个组件采用分体式法兰拼接作为主体支撑框架，上下两段同轴的棕色衬套作为穿装杆件的导向与承载部位，中间的灰色分体法兰盘通过周向的定位卡扣实现拼合固定，侧面伸出的紫色夹持臂作为夹紧力的施力端，在夹持接触面内嵌装了四块橡胶垫，用来增大接触摩擦系数，避免硬质夹持面对工件表面造成压痕损伤，同时提升夹持状态下的抗扭转能力。设计过程中首先考虑的是回转自由度的实现，

　　将主体支撑的上下法兰与中间回转段采用间隙配合的装配关系，配合面的公差选用H7/g6的间隙配合等级，既保证回转过程无卡滞，又不会因间隙过大造成回转轴线偏移，夹持臂与中间回转段采用一体式结构设计，避免额外连接件带来的装配累积误差，保证夹持力的传递路径直接高效。安装边界方面，整个组件的轴向总高度控制在适配常规工装板安装的尺寸范围内，上下衬套的内孔直径按照常用的圆管、方杆夹持规格做了适配，法兰盘的外圆直径预留了标准安装孔位，可直接通过螺栓固定在工装台面或者设备支架上，不需要额外加工转接板，侧面夹持臂的伸出长度经过受力校核，在施加额定夹紧力时不会出现臂体变形导致的夹持力衰减。实际使用时，待夹持的杆件从上下衬套的内孔穿入，调整到需要的高度后，

　　通过夹持臂的锁紧机构施加夹紧力，四块橡胶垫会贴合在杆件的周向表面，均匀分布的接触点让夹紧力不会集中在单一位置，既可以在需要固定时牢牢锁死杆件位置，当需要调整杆件角度时，松开锁紧机构即可带动杆件连同中间回转段实现360度全周旋转，旋转过程中上下法兰保持固定在安装基座上，不会随回转段转动，保证安装基准的稳定性。不同于常规固定式夹座只能实现单一方向的夹持定位，这款结构将夹持功能与回转功能集成在同一组件内，省去了额外配置回转支承的成本，分体式的法兰设计也让后期维护更换橡胶垫、调整配合间隙变得更加便捷，不需要将整个组件从安装基座上完全拆卸，只需拆开法兰的定位卡扣即可更换内部易损件。在受力设计上，对夹持臂的截面做了加强筋处理，

　　避免长时间夹紧状态下臂体出现蠕变变形，橡胶垫的嵌入槽采用燕尾槽结构，防止橡胶垫在反复夹紧松开的过程中从槽内脱落，上下衬套选用耐磨性能较好的材质，降低杆件穿装、回转过程中的磨损量，延长组件的整体使用寿命。这类夹持结构可广泛应用在工位器具的扶手调节、管线固定支架、柔性工装的工件定位等场景，相比传统的螺丝顶紧式夹座，它的夹持受力更均匀，回转操作更顺畅，橡胶垫的配置也让它可以适配表面精度要求较高的杆件夹持，不会在工件表面留下夹痕，满足精细化生产的工位需求。
