圆管配套快装式扶手夹持固定构件

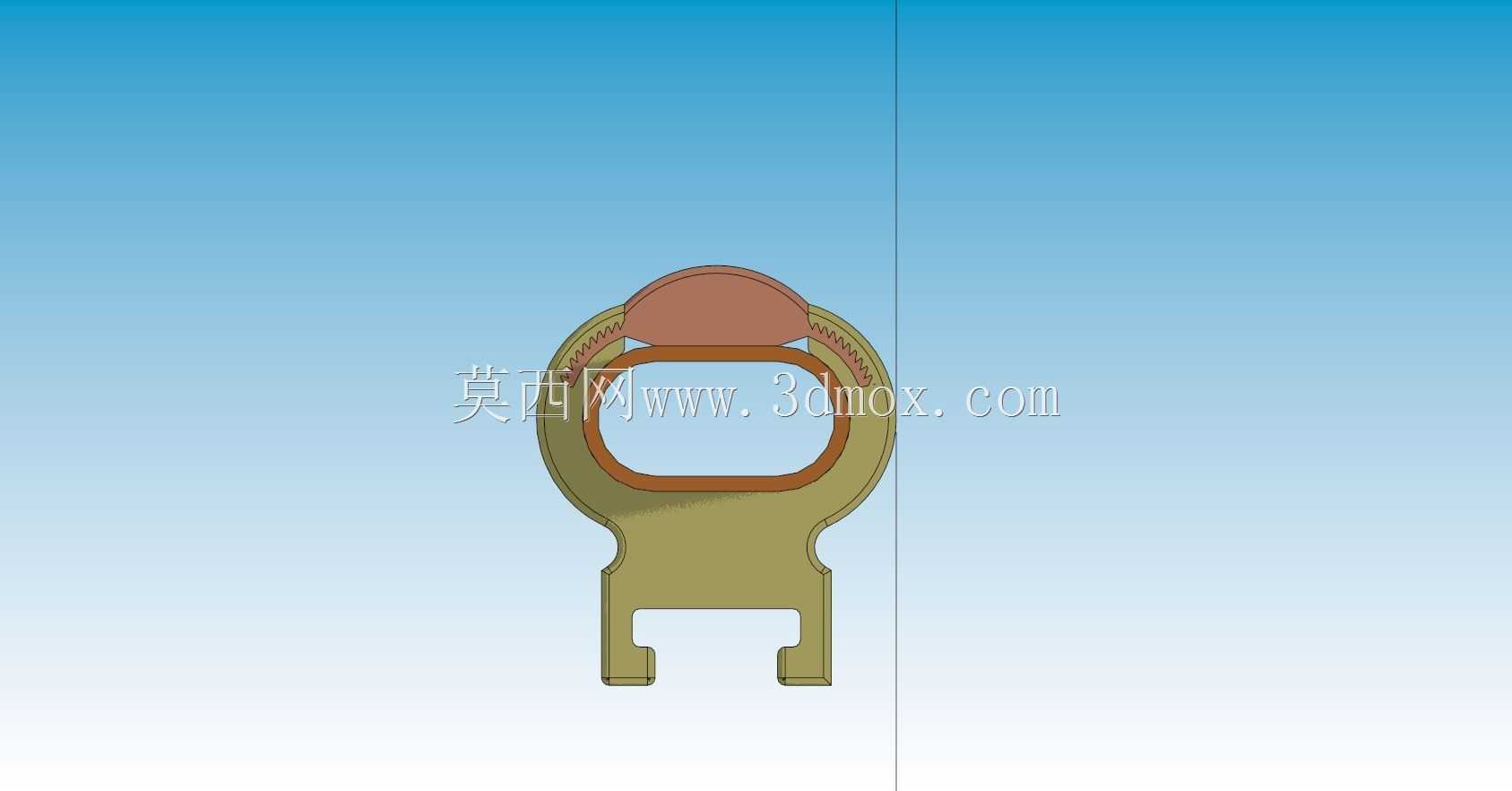

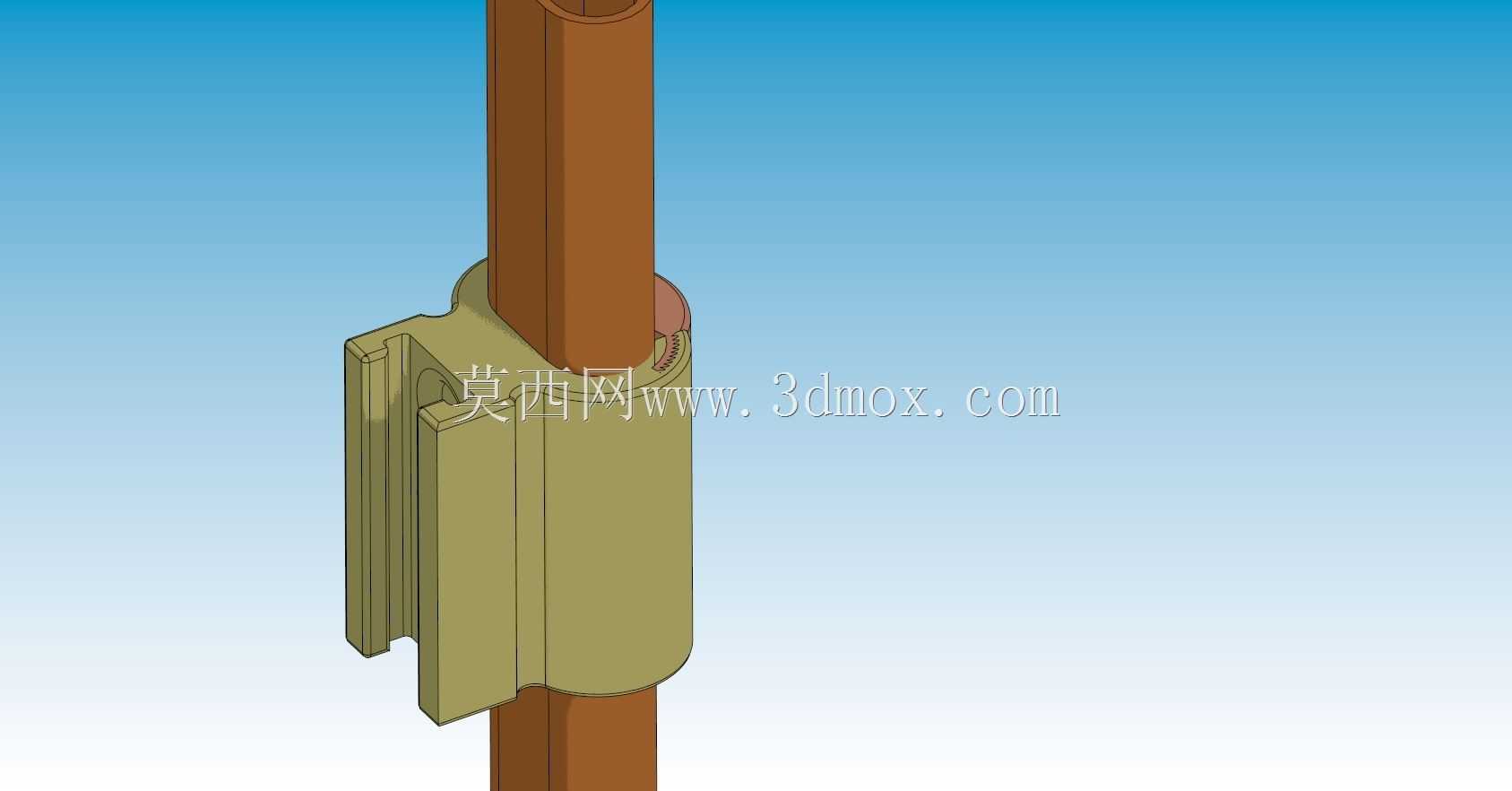

　　这款夹持构件主要适配圆形截面杆件的侧装固定需求，在工装操作台搭建、小型设备防护栏加装、工位辅助扶手布设场景中使用频率较高，区别于传统抱箍需要双侧拧紧紧固件的安装逻辑，该结构采用单侧卡入后锁止的设计思路，安装时无需将杆件从端部穿入，可直接在杆件的任意轴向位置完成卡装，大幅降低现场改造类项目的安装工作量。从结构细节来看，构件主体采用半包覆式型腔设计，与圆管接触的弧面做了贴合度优化，接触区域预留了细微的防滑纹理加工余量，实际生产时可根据使用场景选择是否增设橡胶防滑垫层，避免夹持后杆件出现轴向滑移或周向转动；构件外侧延伸出的卡槽结构，可直接卡入配套的扶手型材或平板类连接件，卡槽内侧做了定位凸台，装配时无需额外对齐，

　　卡入后即可保证连接件与圆管的垂直精度，减少现场调校的时间成本。设计过程中优先考虑了安装边界的适配性，构件整体沿圆管径向的突出尺寸控制在较小范围，避免在人员通行的工位旁形成突出的磕碰风险点，轴向的夹持长度经过受力核算，在常规扶手承受的侧向推力载荷下，不会出现应力集中导致的构件开裂或夹持失效；锁止结构采用内置的弹性卡销设计，卡入圆管后卡销自动弹出抵紧管壁，需要拆卸时仅需用工具按压卡销即可将构件从杆件上取下，无需完全拆解紧固件，适合需要频繁调整扶手位置的柔性生产工位使用。从受力传递路径来看，人员施加在扶手上的侧向力会通过外侧连接卡槽传递到构件主体，再通过半包覆弧面均匀分散到圆管接触面上，避免了传统单点锁紧结构容易出现的管壁局部压痕问题，

　　对于薄壁圆管的适配性更好，不会因为夹紧力过大导致圆管出现变形。构件的壁厚设计做了差异化处理，与圆管接触的承载区域壁厚适当增加，非承载的外侧区域做了减重槽设计，在保证整体结构强度的前提下减少材料用量，同时减重槽也可作为安装时的施力位，方便操作人员按压卡装。在实际选型适配时，该构件可适配一定公差范围内的圆管外径，对于管壁表面做了喷塑、镀锌处理的常规管材，无需做表面预处理即可直接安装，不会破坏管材的表面防护层；如果应用在有振动的设备旁，可在锁止卡销位置增设防松顶丝，进一步提升夹持的可靠性，避免长期振动下构件出现移位。该结构的设计没有采用复杂的曲面造型，所有转角位置都做了工艺圆角处理，既方便采用压铸工艺批量生产，也能避免安装使用过程中尖锐边角造成的划伤风险，整体结构没有易损的小零件，长期使用的维护成本极低，适合在工业生产工位、商用设施扶手加装、小型设备防护结构搭建等多种场景下使用。
