汽车盘式制动器刹车片结构设计

　　在乘用车、轻型商用车的盘式制动系统中，刹车片是直接决定制动效能与行车安全的核心执行部件，除常规道路车辆外，这类结构也可适配部分工业盘式制动工位、小型工程机械的轮边制动单元，只要安装边界匹配，就能实现稳定的摩擦减速功能。从实际装车工况来看，刹车片的工作环境始终伴随高频交变载荷、瞬时高温、泥水粉尘侵蚀，设计阶段需要先锚定安装端的硬边界：钢背两端的安装耳孔中心距、耳孔内径、衬片摩擦面的圆弧曲率，都要和对应制动卡钳的安装槽、制动盘的工作面半径完全匹配，一旦尺寸出现偏差，要么装卡不到位出现松旷异响，要么摩擦面偏磨导致制动力矩波动，严重时还会出现制动拖滞、摩擦片异常烧蚀的问题。

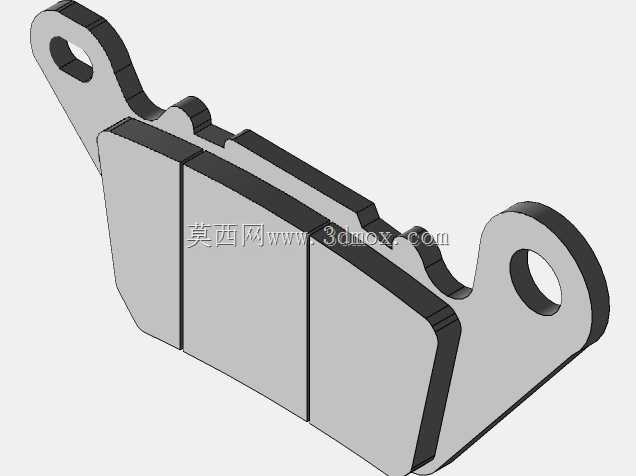

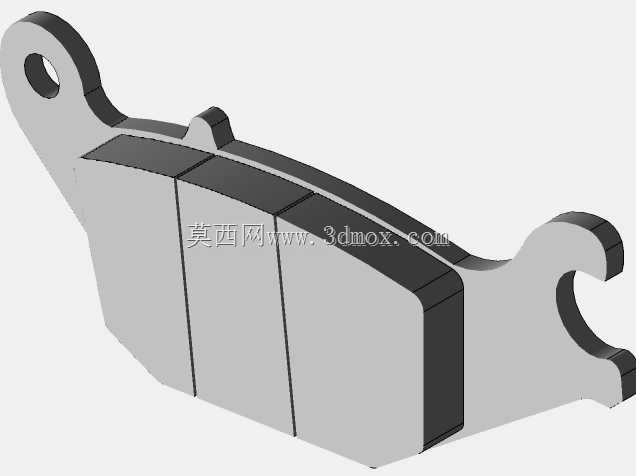

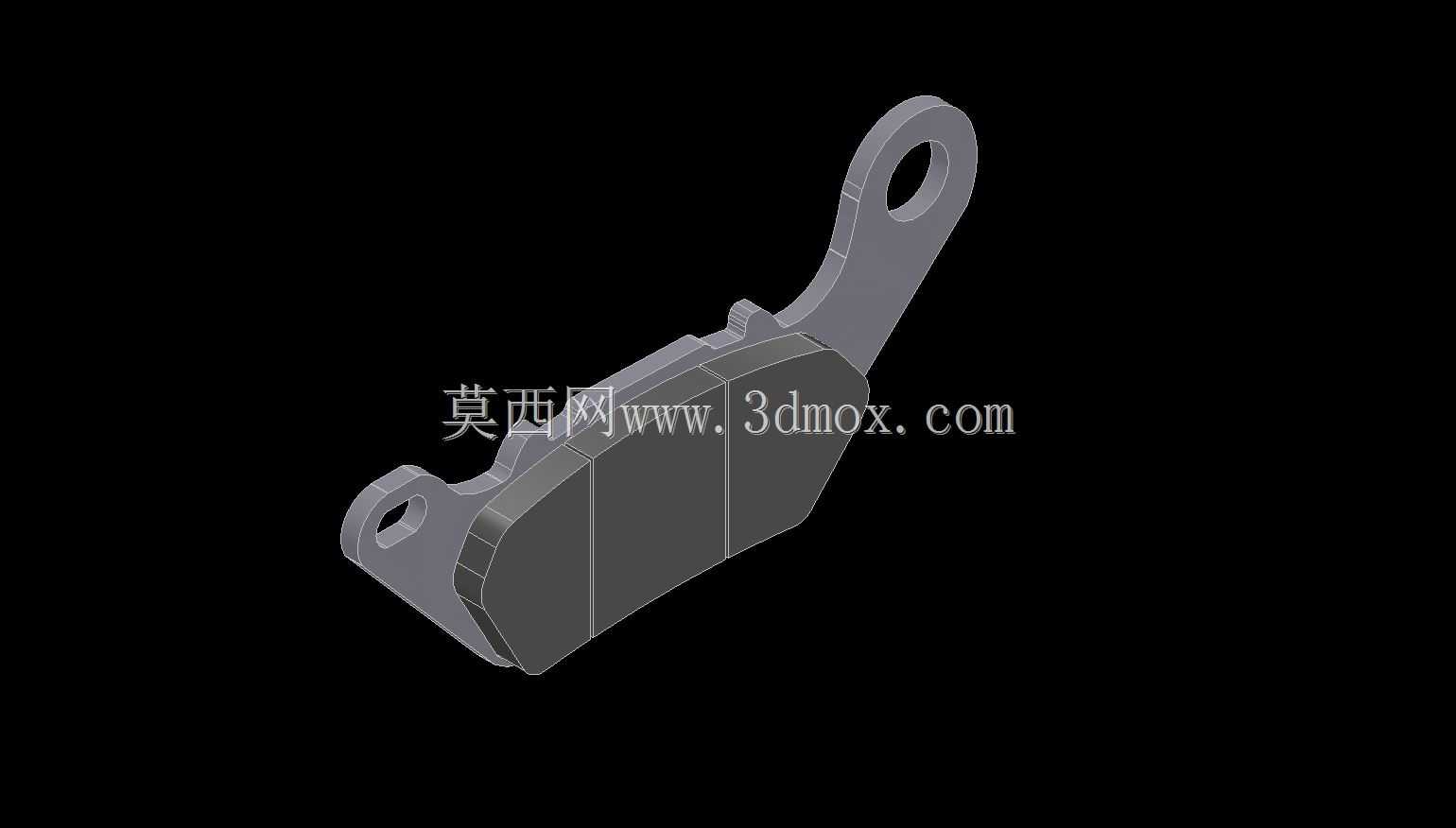

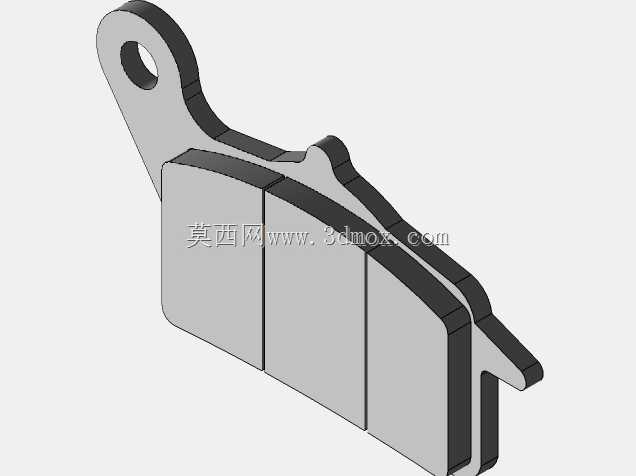

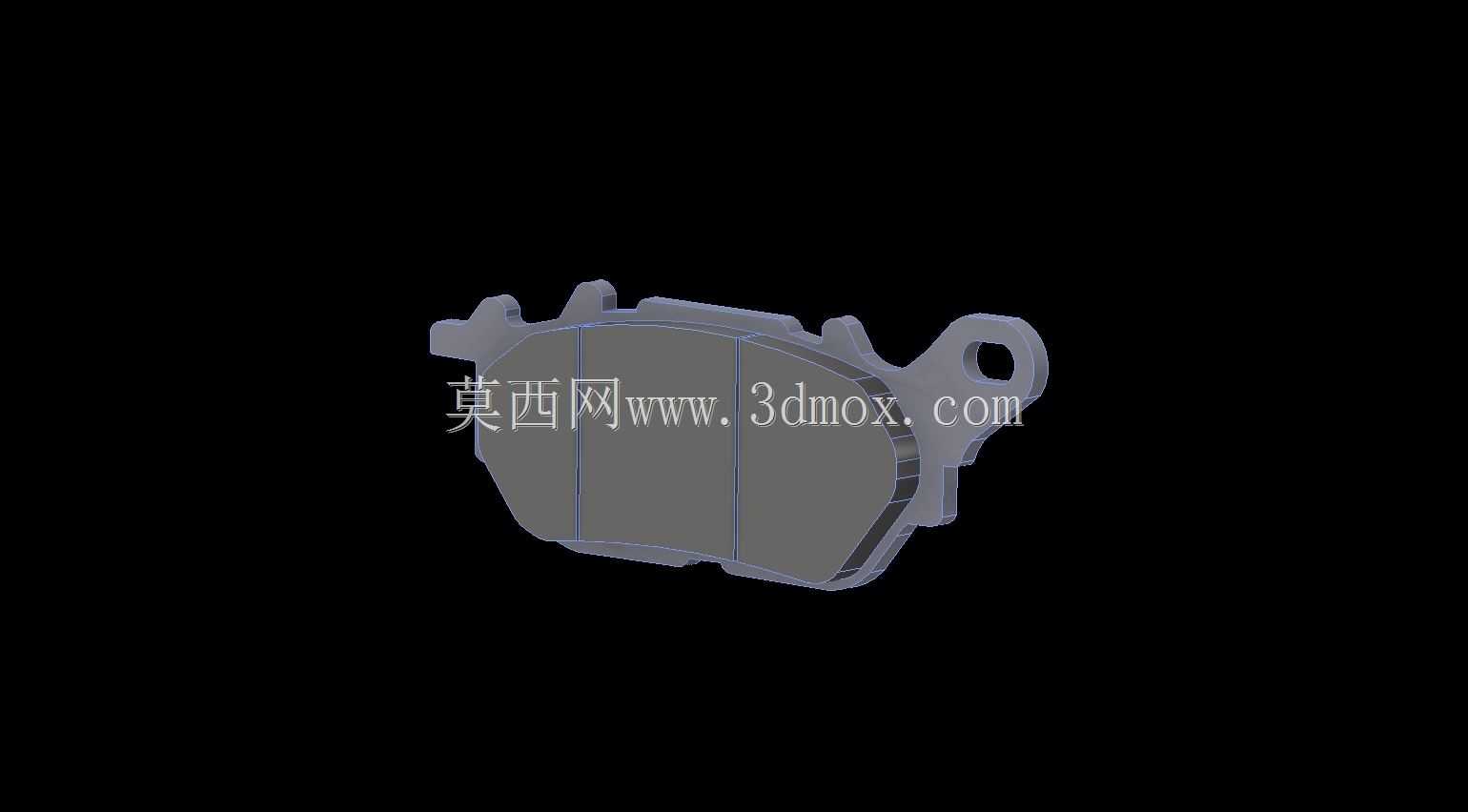

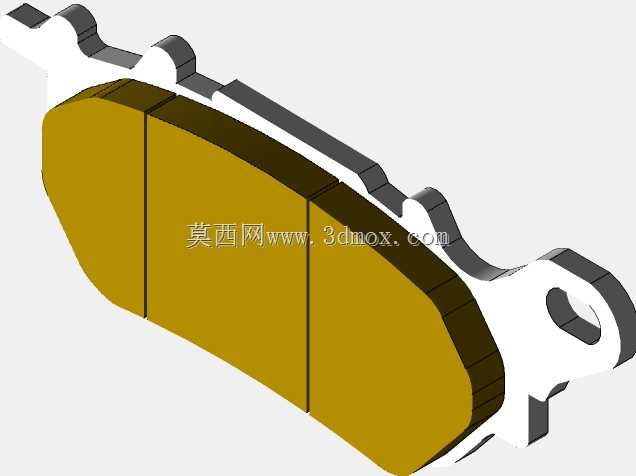

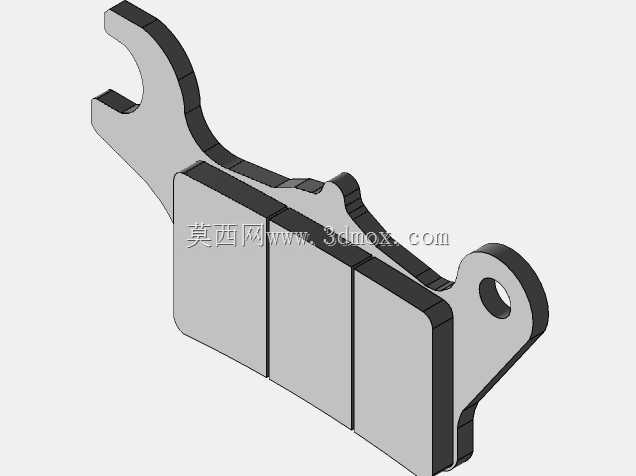

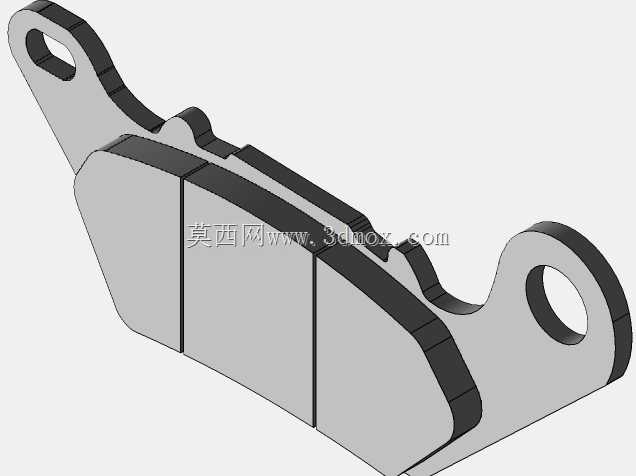

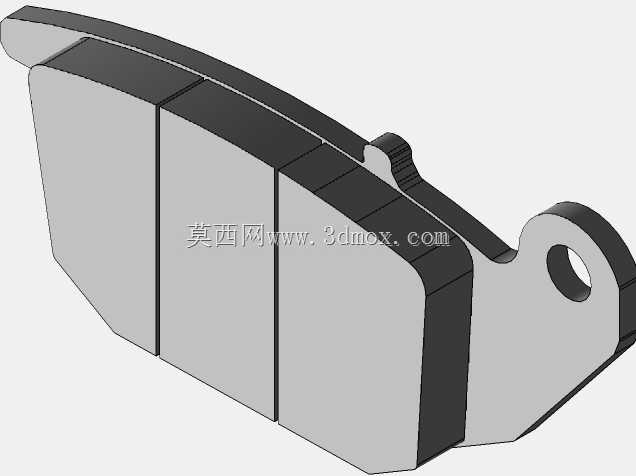

　　这套结构的设计逻辑完全围绕制动功能的可靠性展开，主体分为钢背与摩擦材料层两个核心部分：钢背采用高强度冲压钢板成型，承担载荷传递、结构支撑的作用，两个带孔的安装耳是和卡钳支架连接的定位基准，耳孔位置的形位公差需要严格控制，保证制动时刹车片能沿卡钳导向销平稳滑动，不会出现卡滞；钢背与摩擦材料结合的面做了粗糙化处理，部分同类型结构还会增设铆接点位，避免频繁制动的剪切力导致摩擦层与钢背脱层分离。摩擦材料层的外形贴合制动盘的工作面弧度，表面预留的分槽结构一方面可以容纳制动过程中产生的磨屑，避免磨屑夹在摩擦副之间划伤制动盘表面，另一方面也能为热胀冷缩预留形变空间，减少高温下的形变翘曲风险，同时还能阻断制动噪音的传递路径，降低制动时的高频啸叫。

　　设计过程中需要重点考量摩擦面的有效接触面积，在给定的卡钳安装空间内，尽可能增大摩擦材料与制动盘的接触范围，保证单位面积的压力分布均匀，避免局部压强过大导致的偏磨；钢背的厚度设计需要兼顾结构强度与安装空间，过薄会在大制动力矩下出现形变，导致摩擦面贴合不良，过厚则会占用卡钳内部的活塞行程空间，导致制动间隙调整余量不足，甚至出现新片安装后无法装配的问题。安装耳的弯折角度是容易被忽略的细节，角度偏差会直接导致刹车片装入卡钳后出现倾斜，摩擦面无法和制动盘完全平行，短时间内就会出现偏磨、制动力不足的问题。

　　从实际使用场景出发，这类刹车片的摩擦材料配方需要适配常规道路工况的温度区间，保证常温、连续制动后的高温状态下都能保持稳定的摩擦系数，不会出现明显的热衰退；钢背表面需要做防锈处理，避免长期接触泥水、融雪盐后出现锈蚀，导致刹车片在卡钳导向槽内卡滞，引发制动回位不良、拖磨升温的故障。建模阶段需要把安装边界的所有配合尺寸做公差校核，包括耳孔与卡钳定位销的间隙配合量、钢背与卡钳槽的侧向间隙、摩擦片磨损到极限位置时的剩余厚度，都要和制动系统的整体参数匹配，保证整个生命周期内的制动可靠性。对于结构设计从业者来说，这类制动部件的建模不能只做外形复刻，要理解每个结构特征对应的实际功能，比如安装耳的加强过渡圆角是为了降低应力集中，避免大制动力下耳片断裂；摩擦层边缘的倒角是为了避免片体边缘与制动盘发生剐蹭，同时减少初始装车时的磨合里程，让新片能更快达到最佳制动状态。
