鼓式制动器制动蹄三维结构设计

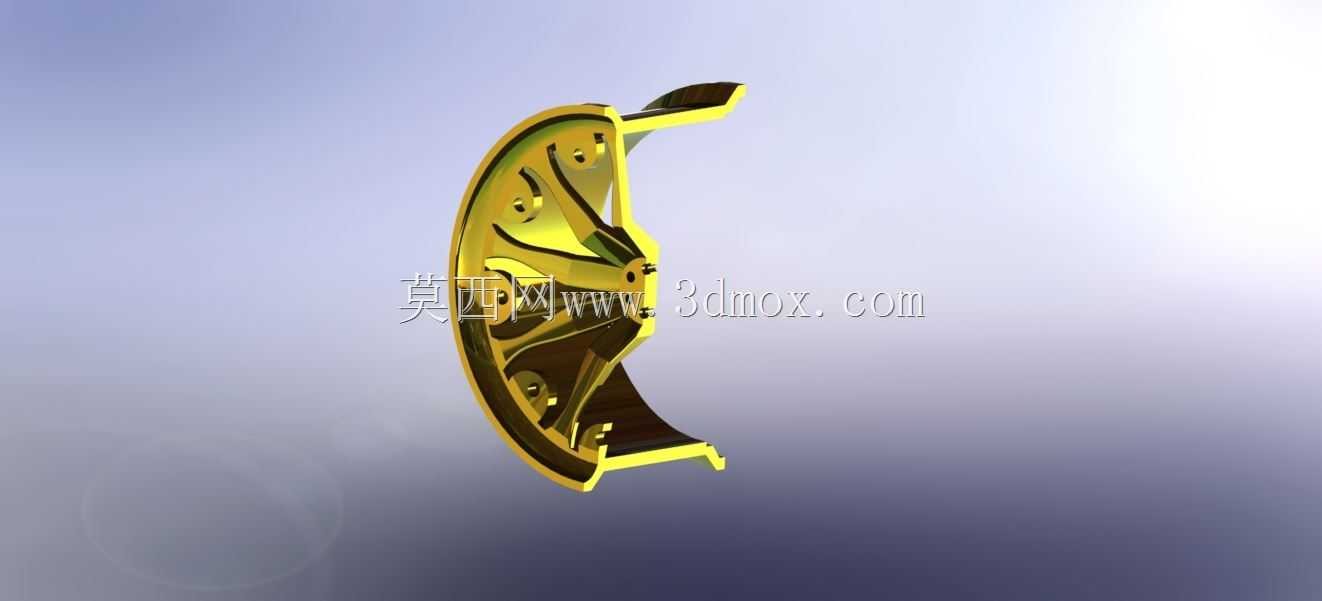

　　在商用车、重载工程车辆以及部分乘用车的鼓式制动系统中，制动蹄是核心的受力执行部件，直接决定制动效能的稳定性与使用寿命。本次设计的制动蹄采用半开式弧形腹板搭配T型加强筋的结构形式，整体轮廓贴合制动鼓内圆柱面的安装边界，外弧面预留摩擦片铆接的定位孔位，孔位公差按照IT7级精度控制，保证摩擦片安装后与制动鼓的接触面积不低于设计要求的85%，避免局部偏磨导致的制动抖动问题。

　　从实际装车场景来看，这类制动蹄多用于额定载荷10-15吨级的中型载货汽车后轮制动，也可适配部分轮式工程机械的行车制动回路。设计过程中首先确定的是安装支点的位置精度，蹄片下端的凸轮轴支撑孔与上端的蹄片轴铰接孔中心距严格匹配桥壳上的安装支座尺寸，中心距偏差控制在±0.05mm以内，保证制动时蹄片张开过程的运动轨迹不发生卡滞，两侧蹄片的同步张开角度差不超过0.3°，避免制动跑偏。

　　结构设计上，腹板采用6mm厚的热轧钢板冲压成型，边缘设置翻边结构提升整体抗扭刚度，在制动凸轮的推压位置焊接有耐磨镶块，镶块硬度达到HRC45-50，减少长期使用过程中的接触磨损，避免蹄片回位不畅。筋板与腹板的焊接采用二氧化碳气体保护焊，焊缝高度不小于4mm，焊后进行去应力退火处理，消除焊接残余应力，防止车辆在频繁制动的热负荷工况下出现结构变形。

　　外形尺寸方面，制动蹄的外弧半径按照匹配的380mm直径制动鼓设计，弧面有效工作宽度为120mm，整体轴向厚度控制在85mm以内，完全适配对应型号车桥的制动鼓内腔安装空间，不会与桥壳、轮毂轴承等周边部件发生运动干涉。回位弹簧的挂接凸台设计在腹板内侧，凸台的圆角半径设置为R5，避免弹簧工作过程中出现应力集中断裂，挂接位置的受力方向与弹簧拉伸方向保持同轴，减少弹簧工作时的附加弯曲载荷。

　　从功能特性来看，该制动蹄采用领从蹄的配对设计思路，领蹄在制动时具备自行增势效果，可降低制动凸轮的驱动力需求，从蹄则保证制动过程的稳定性，两者配合下制动效能的热衰退率控制在25%以内，满足连续制动工况下的性能要求。摩擦片的安装面设置有0.2mm的平面度公差，保证摩擦片铆接后与蹄片完全贴合，避免摩擦片出现局部应力集中导致的开裂问题。

　　设计过程中还充分考虑了维修更换的便利性，蹄片轴铰接孔内设置有可更换的铜基衬套，衬套与孔采用过盈配合，过盈量控制在0.02-0.04mm，衬套内孔开有润滑油槽，可通过桥壳上的注油嘴定期加注润滑脂，减少铰接位置的磨损，衬套磨损后可单独更换，无需整体更换制动蹄，降低后期维护成本。制动蹄的表面采用电泳防锈处理，涂层厚度不小于20μm，可适应车辆行驶过程中的泥水、盐雾等腐蚀环境，保证结构件的使用寿命不低于6万公里的制动使用周期。

　　在受力校核层面，针对紧急制动工况下的最大制动力矩，对腹板的抗弯强度、筋板的抗剪强度以及焊接位置的疲劳强度进行了有限元验证，最大应力出现在凸轮推压镶块位置，应力值为210MPa，低于材料的屈服强度345MPa，安全系数达到1.6以上，满足重载工况下的强度要求。同时对制动蹄的固有频率进行了校核，避开了车辆行驶过程中车桥的振动频率区间，防止出现共振导致的制动异响问题。
