带蓝色进料斗的工业物料分隔装置

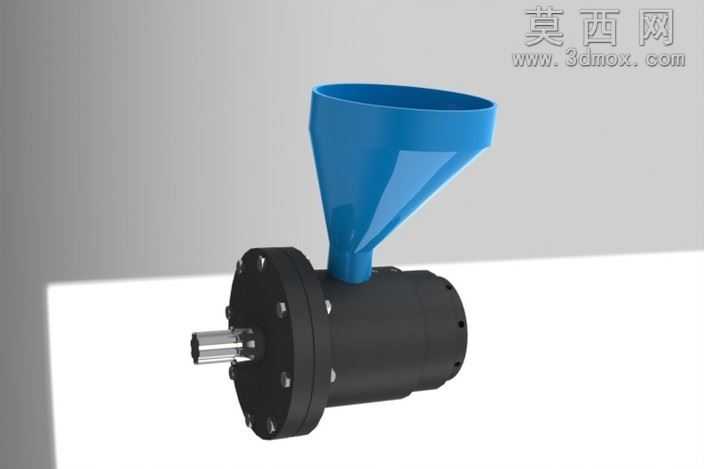

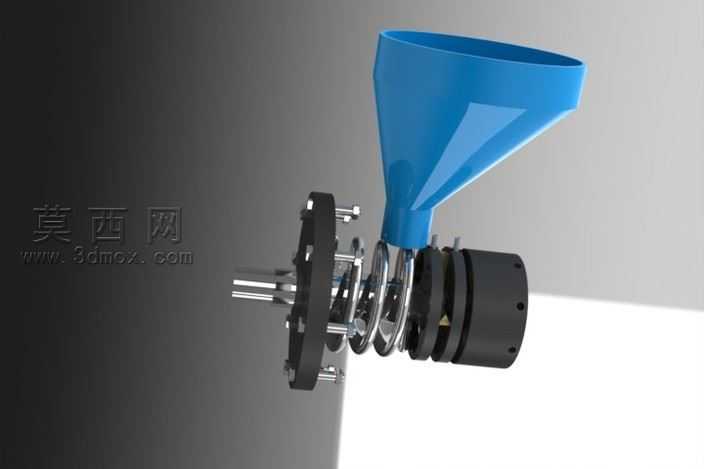

本作品为工业物料分隔输送类装置的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先分别完成各个独立零件的结构建模，再按照实际装配约束关系完成整体装配，确保各部件的配合公差、运动逻辑符合实际工业使用需求。模型主体包含上部蓝色进料料斗、中部黑色分隔腔体、侧部动力输出轴三个核心部分，料斗部分采用上宽下窄的锥台形敞口设计，建模时通过放样凸台命令完成曲面过渡，保证进料口的大口径承接能力与下部出料口的精准对接，料斗与下部腔体的连接位置做了加厚法兰边设计，模拟实际设备的螺栓紧固安装结构。中部黑色分隔腔体为装置的核心功能段，建模时还原了腔体内部的分隔转子结构，腔体外壳采用圆柱形筒体搭配端盖的设计，端盖位置均匀分布螺栓安装孔，还原真实设备的密封装配结构，端盖中心预留轴孔用于动力轴的穿出，轴与孔之间做了轴肩定位结构的还原，保证动力传递的同轴度要求。侧部伸出的金属动力输出轴做了阶梯轴结构建模，还原了轴端的键槽结构，用于连接外部动力源带动内部分隔结构转动，实现物料的定量分隔输送。材质渲染阶段，上部料斗赋予亮蓝色工程塑料材质，调整材质的反光度与粗糙度参数，模拟硬质注塑塑料的哑光带微亮的质感；中部腔体外壳赋予黑色磨砂铸钢材质，添加细微的颗粒质感贴图还原铸件表面的粗糙肌理；动力输出轴赋予抛光不锈钢材质，调高金属反光度与反射参数，还原机加工金属轴的光亮金属质感。设计思路上，该装置主要用于颗粒状、粉状物料的定量分隔给料，通过内部转子的定角度转动，将从上部料斗落入的物料均匀分隔成固定容积的份料，再从下部出料口送出，可广泛配套用于小型加工生产线的定量给料工位，建模过程中充分考虑了装置的可制造性，所有结构的壁厚、安装孔位、配合尺寸都参考通用工业配件的标准参数设计，既保证了模型的视觉还原度，也具备实际结构参考价值。
