模块化钢结构临时建筑三维设计模型

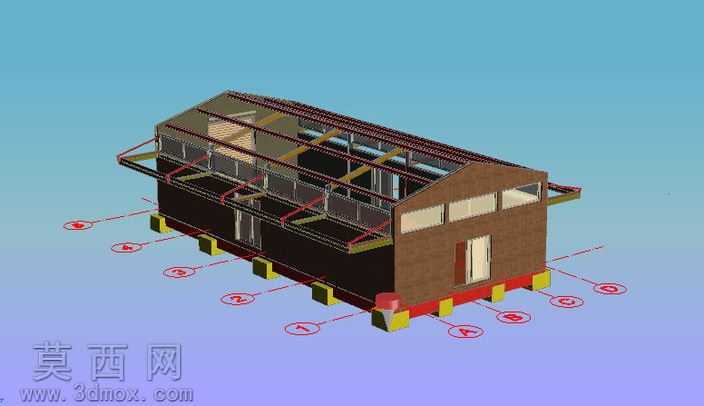

本模型为模块化钢结构临时建筑的完整三维设计成果，采用专业三维建模软件完成全参数化搭建，从基础支撑到主体围护、屋面结构均做了精细化还原，可清晰呈现该类建筑的完整构造逻辑。建模过程中首先完成了底部支撑体系的搭建，采用块状混凝土支墩作为独立基础，搭配底部红色防腐垫件隔绝建筑主体与基础的直接接触，避免钢结构受潮锈蚀，支撑点位沿建筑底部均匀排布，对应标注的定位尺寸可直接用于现场施工放线，确保基础安装精度。主体结构部分以型钢作为承重框架，竖向钢柱与横向钢梁采用标准化节点连接，红色标识的横向系杆沿建筑纵向通长布置，既强化了框架整体的抗侧刚度，也为外墙围护构件提供了安装依托；外墙部分采用实体板材做围护处理，在建筑侧立面预留了单开门洞与多扇横向采光窗，门窗构件均做了独立建模，还原了真实的安装节点与开合逻辑。屋面部分采用坡屋面设计，内部的屋架梁、檩条结构完全外露呈现，清晰展示了屋面荷载的传递路径，从屋面面层到檩条、再到承重钢梁、竖向钢柱最终传导至底部基础，整个传力路径在模型中可直观追溯。模型渲染阶段为不同构件赋予了对应材质：钢结构构件做了金属哑光材质处理，还原型钢的真实质感，外墙板材赋予了棕色砌体类材质模拟实体围护效果，底部支墩采用混凝土灰色材质，红色系杆与垫件做了高饱和度色彩区分，既方便快速识别不同功能构件，也让整体模型的视觉层次更加清晰。设计上遵循装配式临时建筑的模块化思路，所有构件均采用标准化尺寸设计，可实现工厂预制后现场快速拼装，无需复杂的现场浇筑作业，适配临时办公、工地宿舍、应急安置等多种快速搭建场景，模型中预留的尺寸标注点位可直接导出用于构件加工下料，完整的结构展示也可用于建筑施工教学、装配式建筑方案演示等场景，帮助使用者快速理解该类钢结构临时建筑的构造逻辑与安装流程。
