立式液压模铆机三维结构设计模型

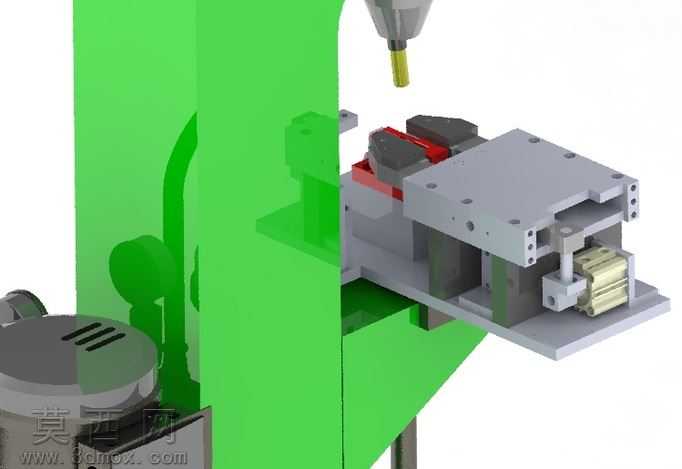

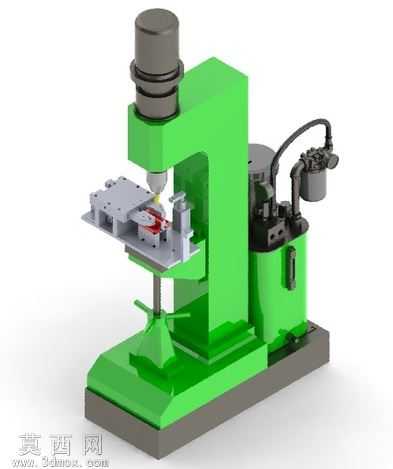

本模型为立式液压驱动模铆机的完整三维设计模型，建模过程严格遵循机械设计规范，按照实际铆接设备的生产制造逻辑完成各部件的搭建与装配。建模阶段首先完成设备整体布局规划，确定C型床身作为主体承载结构，该结构可提供充足的操作空间，方便待铆接工件的上下料与定位装夹，床身底部采用加宽加厚的铸铁式基座设计，可有效降低设备运行过程中的振动，提升铆接作业的稳定性。模型完整还原了液压驱动系统的布局，床身侧方集成了液压动力单元，包含储油腔体、液压泵组、控制阀体与连接管路，管路走向按照实际设备的布线逻辑设计，避免与运动部件产生干涉，同时预留了维护操作的空间。执行端部分，顶部的冲压铆接头采用多级同轴结构设计，可保证铆接压力垂直向下输出，避免铆接过程中出现偏载导致的铆钉歪斜、铆接强度不足问题；下方的工件工作台配备了可调式定位夹具与手动升降调节机构，可适配不同高度、不同尺寸的待铆接工件，夹具上设计有定位销孔与快速压紧结构，能够实现工件的快速装夹定位，提升作业效率。渲染阶段针对不同部件赋予了贴合实际的材质属性：床身与基座部分采用机床设备常用的绿色烤漆材质，还原工业设备的真实外观质感；液压管路采用黑色耐油橡胶材质，金属接头部分赋予金属镀铬的高光材质；运动部件的导轨、调节丝杆部分赋予金属切削加工后的哑光钢材质，夹具定位面做了磨砂质感处理，模拟实际工装的使用状态。设计过程中充分考虑了设备的人机工程学，操作调节手轮设置在操作人员易触及的位置，液压控制单元的布局兼顾了操作便捷性与维护便利性，各运动部件之间均预留了合理的安全间隙，避免运行过程中出现卡滞、碰撞问题。模型还包含了完整的金属组件装配关系，所有部件的连接方式、装配约束均与实际设备一致，可直接用于设备结构原理演示、铆接工艺方案验证，也可作为非标铆接设备设计的参考蓝本，帮助设计人员快速完成同类设备的方案迭代与结构优化。
