家用食物处理搅拌机解构设计方案

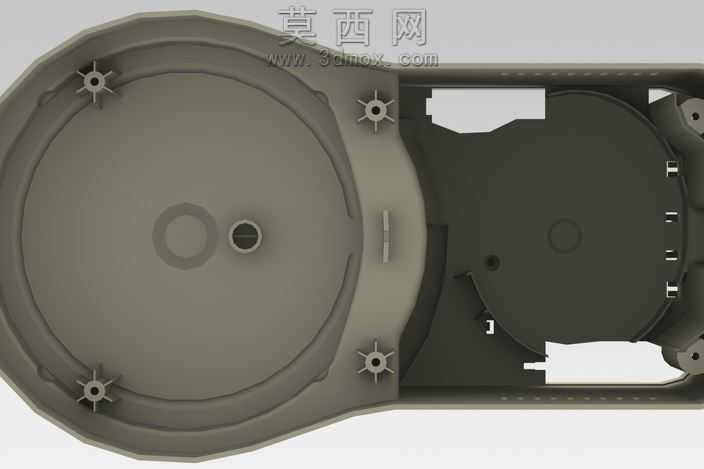

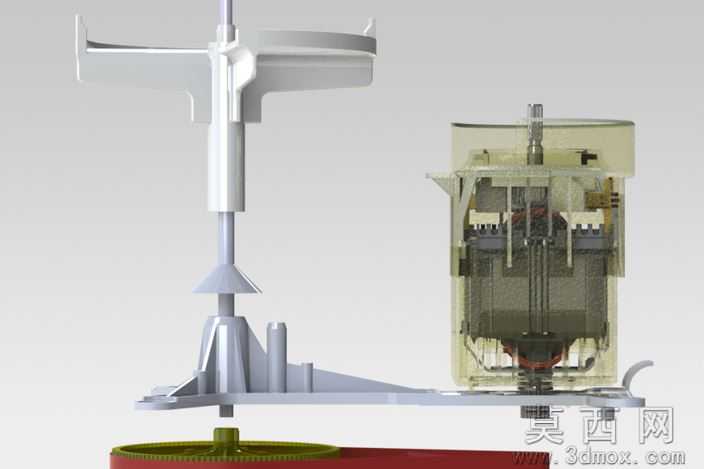

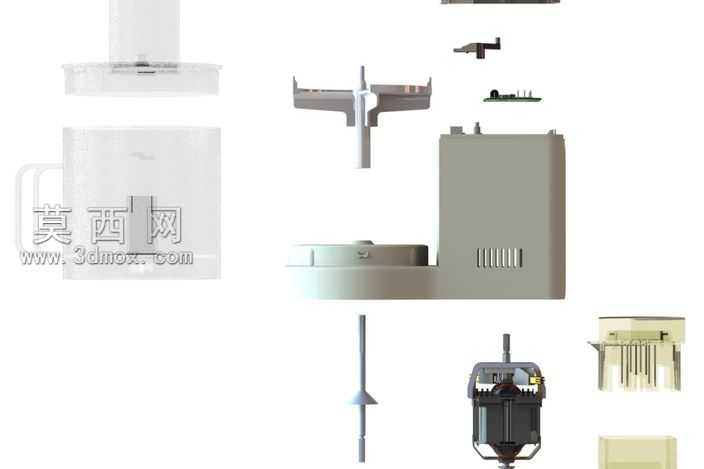

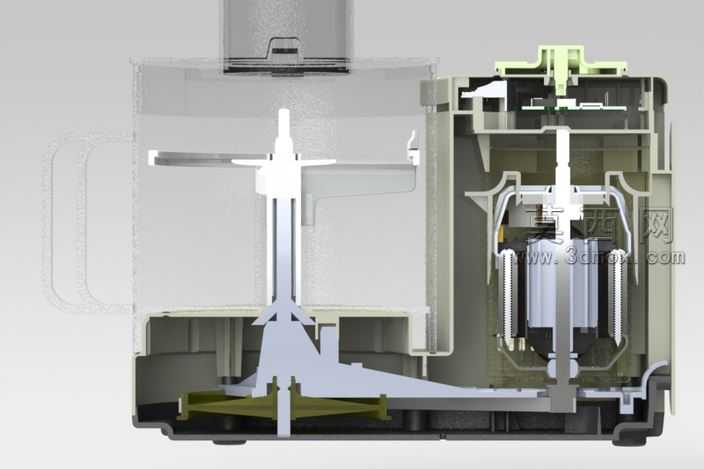

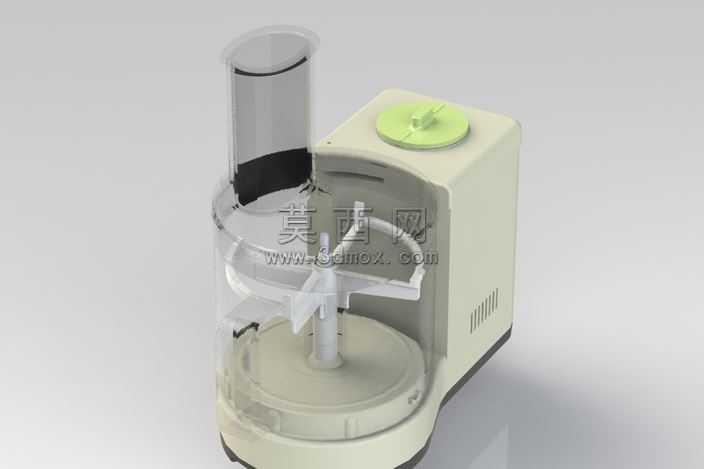

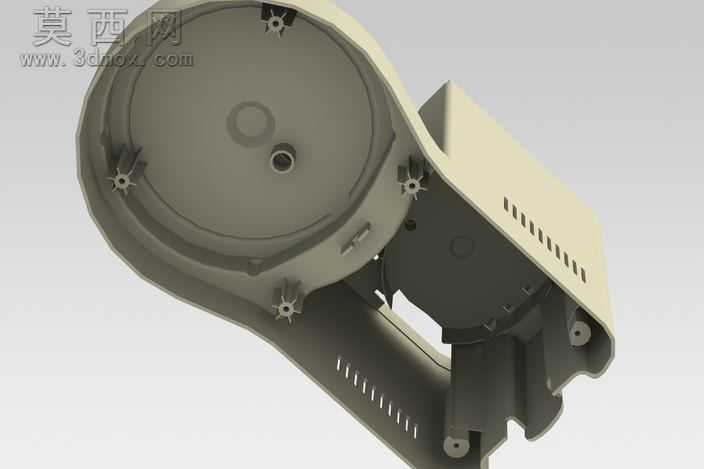

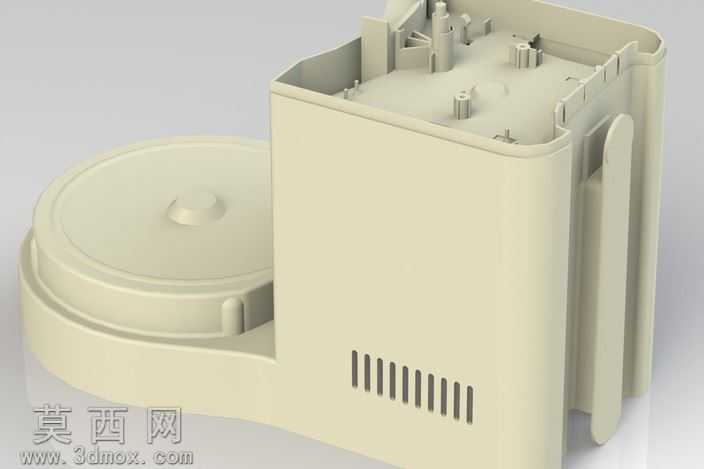

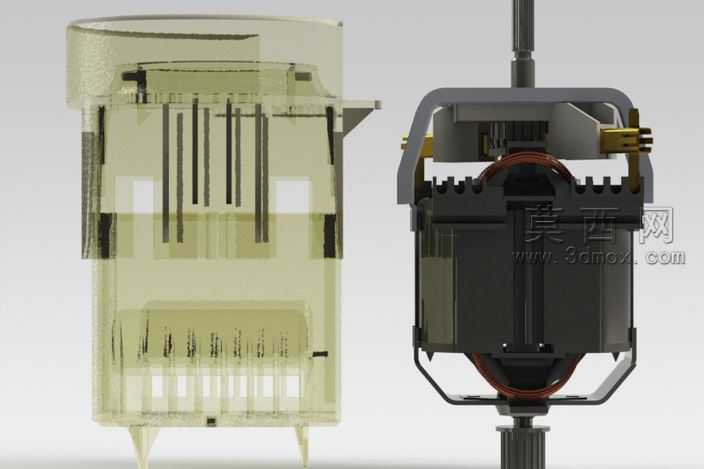

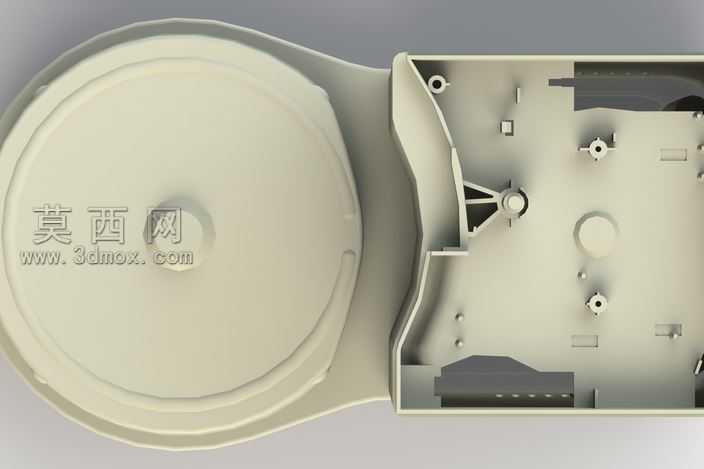

本作品为家用食物处理搅拌机的解构式三维建模设计，建模过程中以机械样机的还原逻辑为核心，将整机拆解为独立的功能单元逐一完成建模后，再按照装配逻辑完成组合校验，确保各部件的装配公差、运动干涉情况完全符合实际生产的设计要求。建模阶段首先完成主机基座的主体结构搭建，对基座外壳的曲面弧度、侧边散热格栅的阵列结构、顶部功能旋钮的安装位做了精准的曲面建模，外壳部分采用哑光米白色塑料材质，通过调整材质的粗糙度、漫反射参数还原家用厨电外壳的细腻磨砂质感，顶部旋钮采用淡绿色半透明塑料材质，添加轻微的透光属性与表面高光效果，还原实体按键的视觉质感。搅拌杯部分采用透明食品级PC材质建模，通过调整材质的折射率、透明度与反射参数，模拟透明杯壁的通透效果，同时还原杯壁的厚度结构，杯体与基座连接的卡位结构做了精准的卡扣建模，确保装配逻辑符合实际使用的安装需求。杯内的搅拌刀组与传动轴做了独立的结构建模，还原刀头的弯折角度、传动轴的连接卡位，刀组采用亮面不锈钢材质，添加金属反射与轻微的表面划痕纹理，还原金属部件的真实质感，杯盖部分采用与杯身一致的透明材质，顶部的进料筒做了独立的抽拉结构建模，还原进料通道的中空结构。渲染阶段采用柔和的影棚布光，主光源从侧上方打亮模型整体，辅助光源补全暗部细节，添加柔和的环境反射提升透明材质与金属材质的表现效果，整体渲染效果清晰展现各部件的结构关系与材质特征。设计过程中重点验证了各独立部件的装配匹配度，确保拆解后的每个零件都可独立导出用于结构验证，通过解构式的建模方式完整呈现搅拌机的内部传动逻辑与外部装配关系，为同类家用厨电产品的结构设计、样机验证提供直观的三维参考，建模过程中反复调整各部件的衔接尺寸，确保传动结构的运动路径无干涉，卡扣结构的配合公差符合日常拆装的使用需求，材质搭配贴合家用厨电的常规视觉风格，整体模型完整还原了食物搅拌机从外部壳体到内部传动组件的全部结构细节。
