手动圆盘式薄板带料剪切工装结构

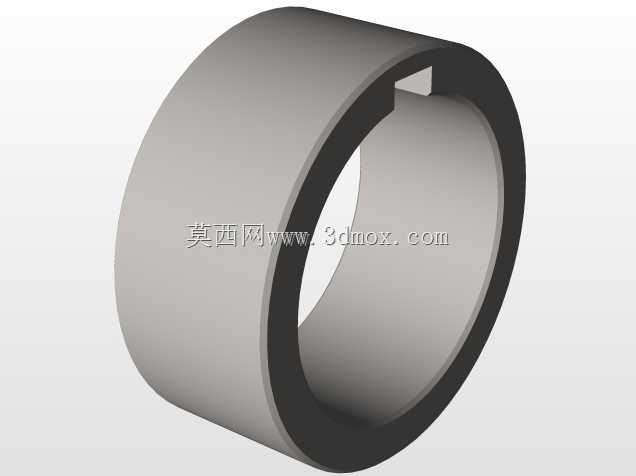

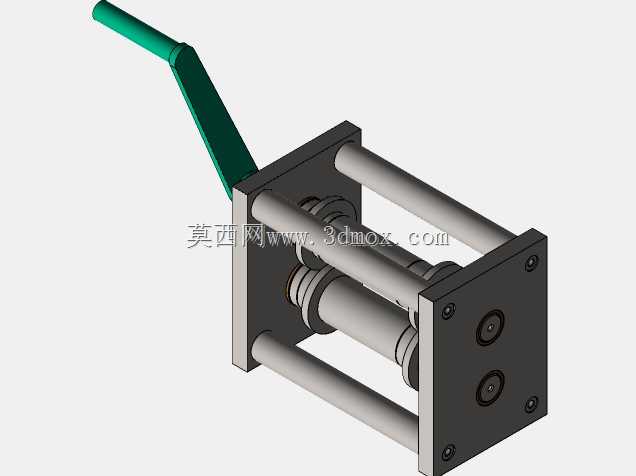

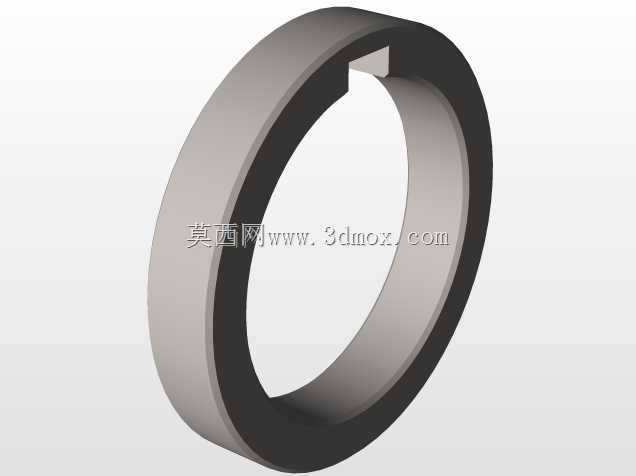

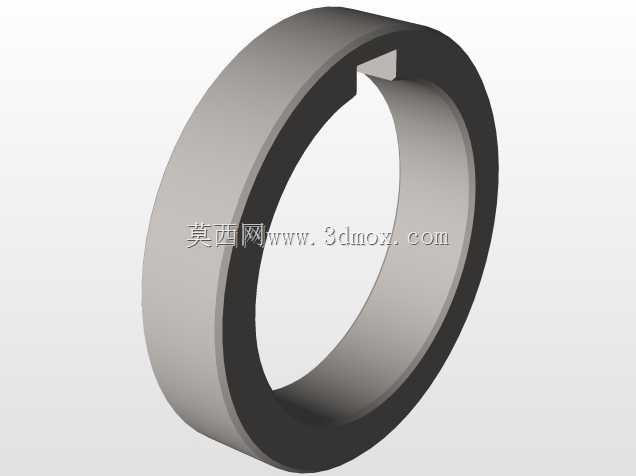

　　在五金小件加工、钣金试制、线材带料预处理的车间场景里，这类手动圆盘剪切结构的使用频率远高于大型电动剪切设备，尤其适配小批量、多规格的薄金属带料定长裁切、修边作业，不需要接入动力源，单人即可操作，在工位零散布置、临时裁切需求多的加工场景下灵活性极强。从结构功能来看，该装置核心剪切执行件为两组平行布置的圆盘刀辊，上下刀辊保持恒定的啮合间隙，间隙值根据待裁切材料厚度调整，常规适配0.1-1mm厚度的冷轧钢带、铜带、铝带等延展性较好的金属带料，也可用于薄纸板、塑料带的裁切作业；手动操作杆通过偏心结构带动刀辊产生同步相对转动，送料时将带料从两刀辊间隙送入，扳动手柄即可带动圆盘刀刃口完成连续剪切，相比普通平口手剪，剪切面无毛刺、无塌边，

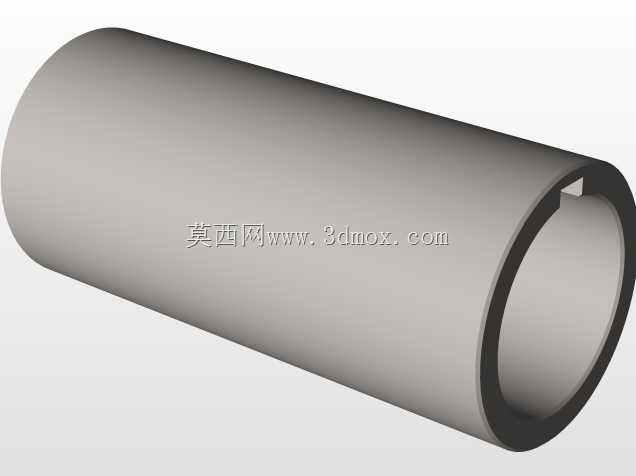

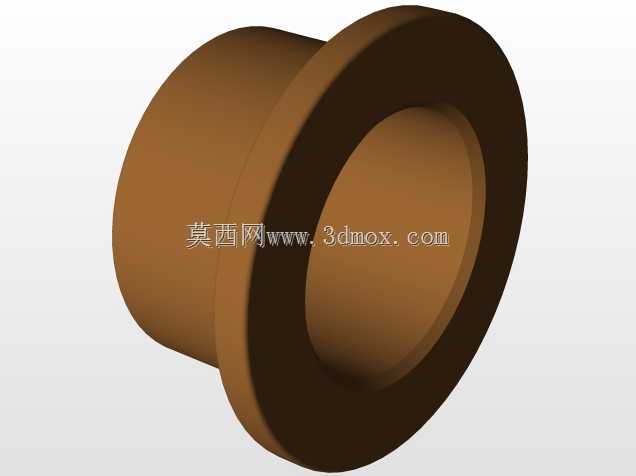

　　裁切直线度更好，不会出现手动剪刀常见的带料翘曲、切口歪斜问题。设计思路上整体采用框架式承力结构，两侧安装板通过四根平行导柱连接定位，保证刀辊安装的平行度与整体结构刚性，避免剪切受力时安装板变形导致刀辊间隙偏移；刀辊两端采用滑动轴承配合，转动阻力小，长期使用磨损后可快速更换轴套，维护成本极低；操作杆做了加长力臂设计，利用杠杆原理降低操作所需的手动力，即便是厚度接近上限的钢带，操作人员也不需要施加过大的扳动力即可完成裁切，手柄外层做防滑包覆处理，操作时不易脱手。安装边界方面，整体结构为台式安装设计，底部安装板预留四个固定安装孔，可直接通过螺栓固定在工作台面或者专用支架上，不需要额外做地基处理，整体占用空间小，横向宽度不超过200mm，

　　纵向深度不超过180mm，操作手柄抬起时的最大高度不超过350mm，不会占用过多工位空间，适合在流水线旁、检验工位、样板加工区等空间有限的区域布置。实际使用时可根据待加工带料的宽度调整两侧挡料定位块的位置，保证裁切宽度的一致性，不需要每次裁切都做尺寸测量，能有效提升小批量裁切的作业效率；刀辊采用合金工具钢制作，刃口经过淬火处理，耐磨性好，长期裁切普通金属带料也不会快速出现刃口卷钝的问题，刃口磨损后可拆下刀辊重新修磨，不需要整体更换部件，进一步降低了使用成本。不同于大型剪切设备的复杂电控与传动结构，该装置纯机械结构的设计故障率极低，不需要定期做电路维护、传动件润滑点检等复杂保养，

　　日常使用仅需要定期在刀辊转轴处加注少量润滑油即可保持顺畅运转，对于小型加工门店、科研院所样板加工间、学校金工实习场地这类没有专业设备维护人员的场景十分适配。剪切作业时带料从刀辊间水平送入，剪切过程中带料始终保持水平状态，不会出现向上翘起或者向下弯折的情况，裁切后的料边平整，可直接用于后续的冲压、弯折、铆接等工序，不需要额外做切口修磨处理，能减少后续工序的加工余量。
