等径T型不锈钢薄壁三通管路接头

　　在民用给排水、食品级流体输送、中小型化工支路管线、暖通循环水系统的现场布管作业里，这类等径T型薄壁不锈钢三通是最常碰到的管路分支连接件，核心作用是在不额外加装转接法兰、异径接头的前提下，实现同管径主管路的垂直方向支路分流，或是两路同规格管路的介质合流，相比传统焊接式三通，这类冲压成型的薄壁三通不需要现场做坡口焊接处理，配合卡压式管件连接工艺，能大幅缩短现场布管的施工周期，也能减少焊接作业带来的焊渣残留、焊缝腐蚀渗漏的隐患。

　　从实际使用的工况适配性来看，2mm壁厚的42.4mm外径规格，刚好匹配常规DN32公称通径的薄壁不锈钢管路系统，这类管路普遍应用在高层住宅的冷热水供水管网、直饮水输送管线、中小型中央空调的冷却水循环支路、洁净车间的压缩空气分支管路中，因为不锈钢材质本身的钝化膜特性，在输送常温生活用水、弱腐蚀性流体、无强酸碱的工业介质时，不需要额外做内壁防腐处理，内壁光滑的冲压成型面也能减少介质输送过程中的沿程阻力，降低管路系统的泵送能耗。

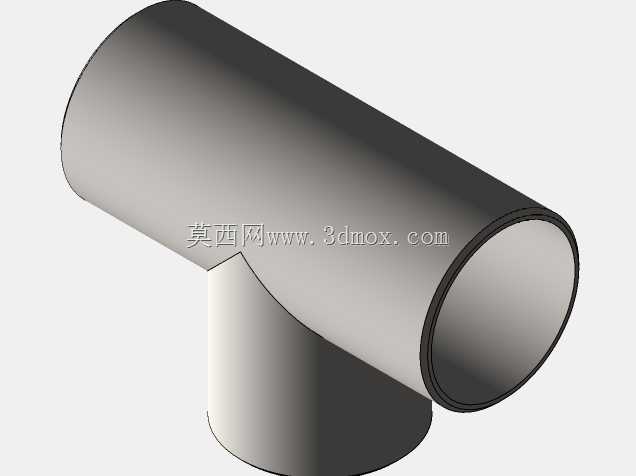

　　做这个三通的三维建模时，首先要明确的是安装边界的尺寸约束：主管的两个同轴接口端面间距要匹配现场布管的直线段预留长度，垂直方向的支管接口端面到主管轴线的距离，要预留出卡压工具的操作空间，不能因为支管伸出长度过短，导致现场安装时卡压钳无法对位，出现接口压接不到位的渗漏问题。建模过程中要注意三个接口的同轴度、垂直度公差：主管两端的接口轴线必须保持同轴，偏差不能超过管路安装的同轴度允许范围，否则现场对接时会出现强行别管的情况，长期使用会在接口处产生应力集中，引发管路开裂；支管的轴线要和主管轴线保持空间垂直，两个轴线的相交点要落在主管的内壁中心位置，避免支路介质流入主管时出现偏流，加剧局部管壁的冲蚀磨损。

　　结构设计上，这类薄壁三通采用的是整管冲压成型工艺，建模时要注意主管和支管的相贯线位置的过渡圆角处理，不能出现尖锐的直角相贯边，否则冲压成型时该位置会出现应力集中，容易在成型过程中出现管壁拉裂的问题，同时在管路承压时，尖锐相贯位置也会成为应力薄弱点，长期受介质压力脉动影响容易出现疲劳开裂。三个接口的端部都要做轻微的扩口导向处理，方便现场安装时将管路插入三通内部，接口位置的壁厚要和连接管路的壁厚保持匹配，保证卡压连接时的压接变形量一致，避免出现压接过松渗漏或者压接过紧挤裂管壁的问题。

　　从实际选型的角度来看，这类三通的通径完全一致，不需要做变径处理，适用于三个方向流量分配均匀的管路场景，如果是支路流量远小于主管流量的工况，就需要选用异径三通，而不是这类等径规格。在管路排布时，要注意三通的安装位置尽量避开管路的应力变形段，比如靠近水泵出口的振动段、管路热胀冷缩的补偿段附近，要加装管卡固定三通位置，避免长期振动导致接口松动。建模完成后还要做干涉检查，确认三个接口的连接空间足够，不会和周边的其他管路、支架、设备外壳出现安装干涉，尤其是在狭小的管道井、设备夹层内布管时，三通的外轮廓尺寸直接影响整个管路排布的空间利用率，准确的三维模型能提前预判安装时的空间冲突，减少现场施工的改管工作量。

　　另外，这类薄壁不锈钢三通的内壁过渡位置要做顺滑处理，不能有凸起的冲压接缝，否则在输送含有细小杂质的流体时，杂质容易在接缝位置堆积，长期使用会引发管路堵塞，或是在杂质堆积位置出现垢下腐蚀，缩短管件的使用寿命。在做三维模型的细节处理时，要还原冲压成型后的管壁均匀性，相贯线位置的壁厚减薄量要控制在标准允许的范围内，不能因为建模时的圆角处理不当，导致实际生产时该位置壁厚过薄，承压能力达不到设计要求。对于食品级应用场景的同类型三通，还要注意内壁的粗糙度要求，建模时的曲面顺滑度要匹配抛光处理的工艺要求，避免出现曲面凹陷导致的清洁死角，满足食品输送管路的卫生级要求。
